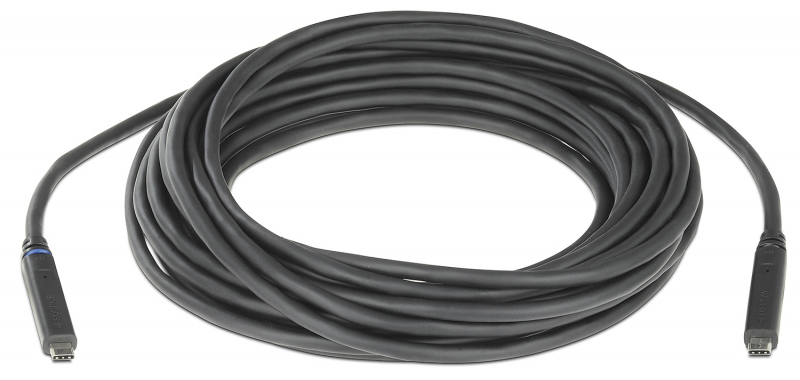

Extron USBC Pro/12 Оптоволоконный кабель USB-C SuperSpeed

Оптоволоконный кабель USB-C SuperSpeed 5 Гбит/c, 3,6 м USBC Pro/12

Код производителя: USBC Pro/12

Под заказ

Цена по запросу

Указанная цена на товар носит исключительно ознакомительный характер и не является публичной офертой.

Описание
Характеристики
Документация

Для получения актуальной информации о характеристиках товаров, их наличии и стоимости связывайтесь с менеджерами компании.

Ключевые характеристики

Поддержка стандарта USB 3.2
Поддержка режима SuperSpeed USB со скоростью передачи 5 Гбит/с
Питание до 60 Вт
Передача видео DisplayPort с разрешением 4K/30 и эмбедированного аудио
Ультрагибкий сверхтонкий кабель с диаметром 6,5 мм
Внешнее питание не требуется

Активные гибридные медно-оптоволоконные кабели USB-C® серии USBC Pro от Extron передают данные SuperSpeed USB со скоростью 5 Гбит/c, AV-сигналы DisplayPort и питание одновременно на дистанции до 9,1 метров. Эти кабели поддерживают спецификацию USB 3.2, а также совместимы с более ранними стандартами USB. Эти многофункциональные кабели поддерживают передачу видео DisplayPort с разрешением 4K/30 и аудиосигналов по двум выделенным оптоволоконным кабелям. Дополнительно эти кабели осуществляют двустороннюю передачу питания до 60 Вт. Ультрагибкая, тонкая конструкция кабеля с диаметром 6,5 мм и малым радиусом изгиба обеспечивает возможность установки в тесных местах. Эти активные кабели являются однонаправленными и могут получать питание от любого подключённого источника USB. Кабели серии USBC Pro идеально подходят для передачи данных в режиме SuperSpeed USB со скоростью 5 Гбит/с.

Они обладают преимуществами оптоволокна и простотой традиционной медной конструкции. Предлагая оптимальную комбинацию цены и производительности, они идеально подходят для передачи USB-данных, AV-сигналов и питания на длинные дистанции, при этом поддерживая целостность сигнала и обеспечивая надёжную работу на критически важных объектах.

Кабели USBC Pro используют многомодовое стекловолокно для передачи двунаправленных сигналов USB 3.2, а также видео DisplayPort с разрешением 4K/30 и эмбедированного аудио. Встроенная активная схема преобразует входящий электрический сигнал в оптический на одном конце и обратно в электрический сигнал на другом. Для активации этой схемы требуется минимальное количество энергии, которое кабель получает от подключённого хост-устройства USB либо от периферийного USB-устройства. Все остальные низкоскоростные сигналы с незагруженной полосой пропускания передаются по встроенным медным проводам, включая USB 2.0/1.1, EDID, HDCP и питание. Эти кабели согласовывают требования к питанию между подключёнными USB-устройствами с поддержкой стандарта USB Power Delivery (USB PD). Это, в свою очередь, позволяет либо хосту, либо периферийному устройству передавать питание. Например, дисплей с автономным питанием заряжает ноутбук, который подключён к концу кабеля со стороны хоста.

Для удобства идентификации и ориентации кабеля вокруг наконечника разъёма хоста находится синее кольцо, а концы заделки кабеля опрессованы текстом с указанием направления источника и дисплея.

Технические характеристики

Поддержка стандарта USB 3.2
Поддержка режима SuperSpeed USB со скоростью передачи 5 Гбит/с
Питание до 60 Вт — поддерживают различные профили напряжения до 20 В при 3 А и, следовательно, могут использоваться для зарядки широкого спектра устройств.
Передача видео DisplayPort с разрешением 4K/30 и эмбедированного аудио — однонаправленные кабели серии USBC Pro совместимы с хост-устройствами USB-C с поддержкой альтернативного режима DisplayPort Alt Mode и передают DisplayPort-видео и эмбедированные аудиосигналы от хоста на подключённый дисплей по двум выделенным оптоволоконным кабелям.
Поддержка обмена данными EDID и HDCP-зашифрованных сигналов
Ультрагибкий сверхтонкий кабель с диаметром 6,5 мм — малый радиус изгиба облегчает установку и снижает вероятность повреждения кабеля.
Внешнее питание не требуется — встроенная активная схема получает питание от устройства, подключённого к одному из концов кабеля, тем самым позволяя сэкономить на отдельном внешнем блоке питания.
Двунаправленная передача питания USB — при подключении к устройствам USB с поддержкой USB PD питание поступает в обе стороны, – это позволяет как хосту, так и периферийным устройствам передавать питание устройству на удалённом конце.
Высокая устойчивость к электромагнитным помехам и радиопомехам — кабели серии USBC Pro могут использоваться в среде с высоким уровнем помех, например, в центрах обработки данных и в производственных помещениях.
Разъёмы с позолоченным покрытием — разъёмы не будут тускнеть, поддерживая надёжное электрическое соединение на долгий срок.
Цветовая кодировка и маркировка на концах — синее кольцо на наконечнике разъёма хоста и тиснёная надпись обеспечивают визуальную идентификацию для правильного расположения кабеля.
Обратная совместимость с более ранними стандартами USB
Совместимость с устройствами с Thunderbolt 3
Кабели выпускаются в сборках длиной от 3,6 до 9,1 метров

Информация для заказа:

Название	Дистанция	Партномер
USBC Pro/12	3,6 м	26-741-12
USBC Pro/15	4,5 м	26-741-15
USBC Pro/25	7,6	26-741-25
USBC Pro/30	9,1	26-741-30

Схемы AV-системы

SuperSpeed USB

AV-сигналы DisplayPort

Передача видео DisplayPort 4K/30

Передача USB-данных со скоростью SuperSpeed до 5 Гбит/c

Максимальные зарактеристики 4K

Разрешение и частота обносления	Семплирование цвета	Максимальная глубина цвета
4096х2160 при 30 Гц	4:4:4	12бит
3840х2160 при 30 Гц	4:4:4	12бит

Кадровая частота³

24, 25 или 30 кадров в секунду

Семплирование цвета³

4:4:4 или 4:2:2

Глубина цвета ²,³

8, 10 или 12 бит на цвет

Тип сигнала

До DisplayPort 1.4 и HDCP 2.3

Макс. скорость передачи видео

16,2 Гбит/с

Видео DisplayPort

Режим DisplayPort Alt Mode, DP 1.4 (2 канала), HBR2/5,4 Гбит/с на канал, HBR3/8,1 Гбит/с на канал

Максимальная скорость передачи

16,2 Гбит/с

Максимальная пиксельная частота

300 МГц

Диапазон разрешений

640x4808 до 4096x2160^1,2,3,4,5,
480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080p^6,7,8, 1080p^{1,2,3,4,5,6,7,8},
2K^{1,2,3,4,5,6,7,8}, 3840x2160^1,2,3,4,5, 4096x2160^1,2,3,4,5

¹23,98 Гц,²24 Гц, ³25 Гц, ⁴29,97 Гц, ⁵30 Гц, ⁶50 Гц, ⁷59,94 Гц, ⁸60 Гц

Кадровая частота

24, 25, 30 или 60 кадров в секунду

Цветовое пространство

4:4:4, 4:2:2

Глубина цвета

8, 10 и 12 бит на цвет - в зависимости от максимально допустимой скорости передачи данных

Стандарты

До DisplayPort 1.4 и HDCP 2.3

Формат

RGB и цифровое видео YCbCr

Номинальное напряжение

До 20 В

Максимальная передача мощности

60 Вт

Максимальный ток

3А

Потребляемая мощность

1,15 Вт

Спецификации USB

Совместимость с USB 3.2 (Gen1), USB 2.0, USB 1.1

Скорость передачи USB

До 5 Гбит/с

Максимальное кол-во встроенных USB-хабов

USB 2.0 - 2 шт USB 3.0 - 0

Макс. предел прочности

10,2 кг

Макс. сопротивление сжимающей нагрузке

20,4 кг

Макс. прочность на отрыв

11,3 кг

Внешний диаметр кабеля

6,5 мм

Радиус изгиба

20 мм

Разъемы

1 USB-C «папа» на 1 USB-C «папа»

Проводные контакты

Позолоченное покрытие

Материал

Провода: многомодовое оптоволокно и медные лужёные провода 21 AWG Оплётка: ПВХ

Габариты разъема (Длина х Ширина х Толщина), мм

65 x 12 x 9,9 (мм)

Предельная температура хранения

Минимум: -20 °C
Максимум: 70 °C

Номинальная рабочая температура

Минимум: 0 °C
Максимум: 50 °C

Влажность

85 °C, относительная влажность 85%, без конденсации

Соблюдение нормативных требований

RoHS, WEEE, CE, UL-CMX

Гарантия

Ограниченная, на весь срок службы

Примечание

- спецификации могут быть изменены без уведомления.
- все номинальные уровни соответствуют ±10%.

Габаритные размеры и вес

Партномер	Высота	Ширина	Глубина	Вес
26-741-12	2,5 см	17,8 см	17,8 см	0,32 кг
26-741-15	2,5 см	17,8 см	17,8 см	0,39 кг
26-741-25	2,5 см	17,8 см	17,8 см	0,59 кг

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой.
