Производитель

Розничная цена, руб.

Ключевые характеристики

  • Поддержка стандарта USB 3.2
  • Поддержка режима SuperSpeed USB со скоростью передачи 5 Гбит/с
  • Питание до 60 Вт
  • Передача видео DisplayPort с разрешением 4K/30 и эмбедированного аудио
  • Ультрагибкий сверхтонкий кабель с диаметром 6,5 мм
  • Внешнее питание не требуется


 superspeed

Активные гибридные медно-оптоволоконные кабели USB-C® серии USBC Pro от Extron передают данные SuperSpeed USB со скоростью 5 Гбит/c, AV-сигналы DisplayPort и питание одновременно на дистанции до 9,1 метров. Эти кабели поддерживают спецификацию USB 3.2, а также совместимы с более ранними стандартами USB. Эти многофункциональные кабели поддерживают передачу видео DisplayPort с разрешением 4K/30 и аудиосигналов по двум выделенным оптоволоконным кабелям. Дополнительно эти кабели осуществляют двустороннюю передачу питания до 60 Вт. Ультрагибкая, тонкая конструкция кабеля с диаметром 6,5 мм и малым радиусом изгиба обеспечивает возможность установки в тесных местах. Эти активные кабели являются однонаправленными и могут получать питание от любого подключённого источника USB. Кабели серии USBC Pro идеально подходят для передачи данных в режиме SuperSpeed USB со скоростью 5 Гбит/с.

Они обладают преимуществами оптоволокна и простотой традиционной медной конструкции. Предлагая оптимальную комбинацию цены и производительности, они идеально подходят для передачи USB-данных, AV-сигналов и питания на длинные дистанции, при этом поддерживая целостность сигнала и обеспечивая надёжную работу на критически важных объектах.

Кабели USBC Pro используют многомодовое стекловолокно для передачи двунаправленных сигналов USB 3.2, а также видео DisplayPort с разрешением 4K/30 и эмбедированного аудио. Встроенная активная схема преобразует входящий электрический сигнал в оптический на одном конце и обратно в электрический сигнал на другом. Для активации этой схемы требуется минимальное количество энергии, которое кабель получает от подключённого хост-устройства USB либо от периферийного USB-устройства. Все остальные низкоскоростные сигналы с незагруженной полосой пропускания передаются по встроенным медным проводам, включая USB 2.0/1.1, EDID, HDCP и питание. Эти кабели согласовывают требования к питанию между подключёнными USB-устройствами с поддержкой стандарта USB Power Delivery (USB PD). Это, в свою очередь, позволяет либо хосту, либо периферийному устройству передавать питание. Например, дисплей с автономным питанием заряжает ноутбук, который подключён к концу кабеля со стороны хоста.

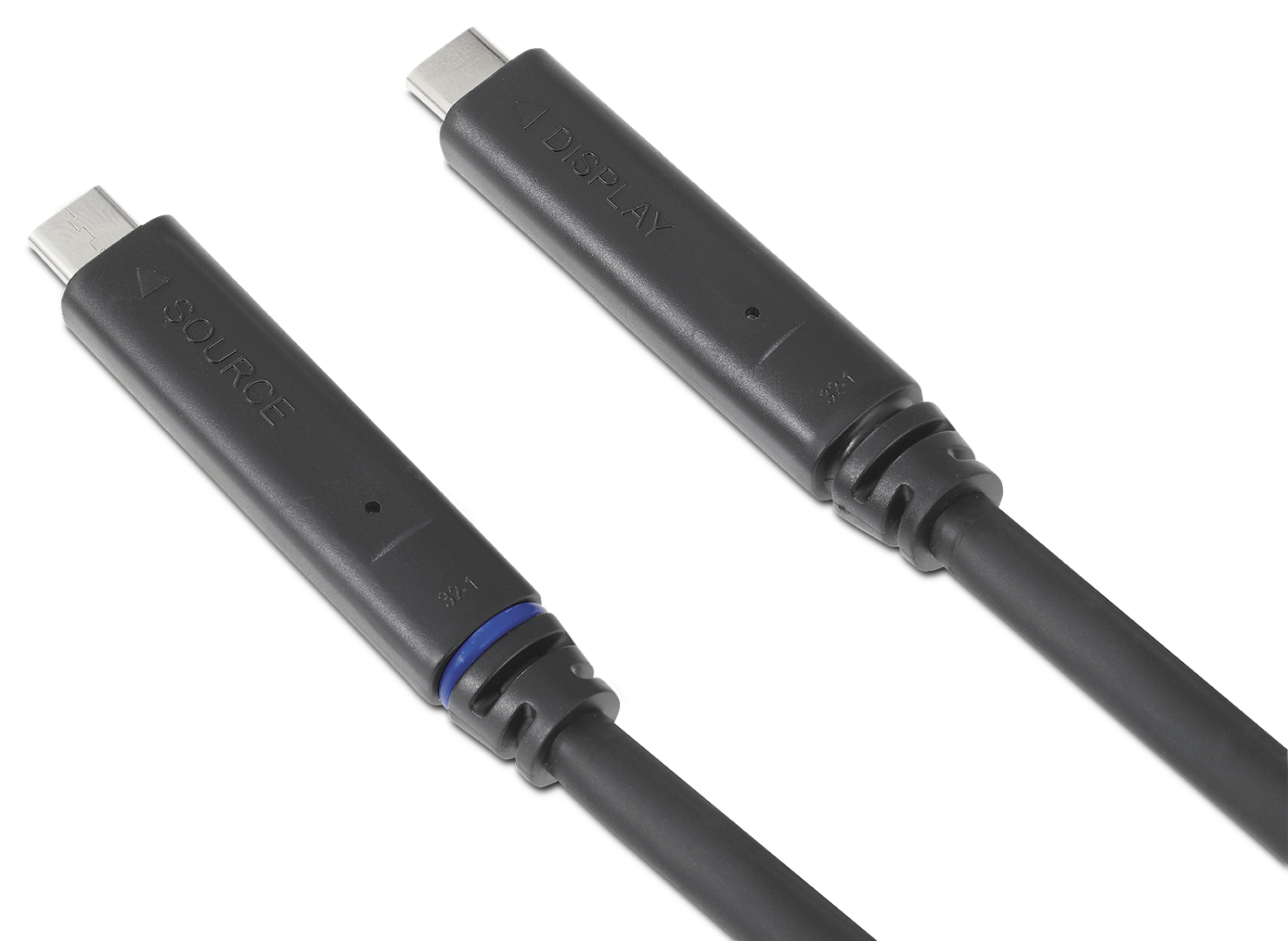

Для удобства идентификации и ориентации кабеля вокруг наконечника разъёма хоста находится синее кольцо, а концы заделки кабеля опрессованы текстом с указанием направления источника и дисплея.



---

Технические характеристики

  • Поддержка стандарта USB 3.2
  • Поддержка режима SuperSpeed USB со скоростью передачи 5 Гбит/с
  • Питание до 60 Вт — поддерживают различные профили напряжения до 20 В при 3 А и, следовательно, могут использоваться для зарядки широкого спектра устройств.
  • Передача видео DisplayPort с разрешением 4K/30 и эмбедированного аудио — однонаправленные кабели серии USBC Pro совместимы с хост-устройствами USB-C с поддержкой альтернативного режима DisplayPort Alt Mode и передают DisplayPort-видео и эмбедированные аудиосигналы от хоста на подключённый дисплей по двум выделенным оптоволоконным кабелям.
  • Поддержка обмена данными EDID и HDCP-зашифрованных сигналов
  • Ультрагибкий сверхтонкий кабель с диаметром 6,5 мм — малый радиус изгиба облегчает установку и снижает вероятность повреждения кабеля.
  • Внешнее питание не требуется — встроенная активная схема получает питание от устройства, подключённого к одному из концов кабеля, тем самым позволяя сэкономить на отдельном внешнем блоке питания.
  • Двунаправленная передача питания USB — при подключении к устройствам USB с поддержкой USB PD питание поступает в обе стороны, – это позволяет как хосту, так и периферийным устройствам передавать питание устройству на удалённом конце.
  • Высокая устойчивость к электромагнитным помехам и радиопомехам — кабели серии USBC Pro могут использоваться в среде с высоким уровнем помех, например, в центрах обработки данных и в производственных помещениях.
  • Разъёмы с позолоченным покрытием — разъёмы не будут тускнеть, поддерживая надёжное электрическое соединение на долгий срок.
  • Цветовая кодировка и маркировка на концах — синее кольцо на наконечнике разъёма хоста и тиснёная надпись обеспечивают визуальную идентификацию для правильного расположения кабеля.
  • Обратная совместимость с более ранними стандартами USB
  • Совместимость с устройствами с Thunderbolt 3
  • Кабели выпускаются в сборках длиной от 3,6 до 9,1 метров


---

Информация для заказа:

Название Дистанция Партномер
USBC Pro/12 3,6 м 26-741-12
USBC Pro/15 4,5 м 26-741-15
USBC Pro/25 7,6 26-741-25
USBC Pro/30 9,1 26-741-30


---

Схемы AV-системы

SuperSpeed USB

AV-сигналы DisplayPort



Передача видео DisplayPort 4K/30

Передача USB-данных со скоростью SuperSpeed до 5 Гбит/c


DisplayPort

Технические характеристики

Наименование

USBC Pro/25

Партномер

26-741-25

Спецификации TRUE 4K
Максимальные зарактеристики 4K
Разрешение и частота обносления Семплирование цвета Максимальная глубина цвета
4096х2160 при 30 Гц 4:4:4 12бит
3840х2160 при 30 Гц
Кадровая частота³ 24, 25 или 30 кадров в секунду
Семплирование цвета³ 4:4:4 или 4:2:2
Глубина цвета ²,³ 8, 10 или 12 бит на цвет
Тип сигнала До DisplayPort 1.4 и HDCP 2.3
Макс. скорость передачи видео 16,2 Гбит/с
Видео
Видео DisplayPort Режим DisplayPort Alt Mode, DP 1.4 (2 канала), HBR2/5,4 Гбит/с на канал, HBR3/8,1 Гбит/с на канал
Максимальная скорость передачи 16,2 Гбит/с
Максимальная пиксельная частота 300 МГц
Диапазон разрешений 640x4808 до 4096x21601,2,3,4,5,
480p7,8, 576p6, 720p3,4,5,6,7,8, 1080p6,7,8, 1080p1,2,3,4,5,6,7,8,
2K1,2,3,4,5,6,7,8, 3840x21601,2,3,4,5, 4096x21601,2,3,4,5

123,98 Гц, 224 Гц, 325 Гц, 429,97 Гц, 530 Гц, 650 Гц, 759,94 Гц, 860 Гц
Кадровая частота 24, 25, 30 или 60 кадров в секунду
Цветовое пространство 4:4:4, 4:2:2
Глубина цвета 8, 10 и 12 бит на цвет - в зависимости от максимально допустимой скорости передачи данных
Стандарты До DisplayPort 1.4 и HDCP 2.3
Формат RGB и цифровое видео YCbCr
Питание
Номинальное напряжение До 20 В
Максимальная передача мощности 60 Вт
Максимальный ток
Потребляемая мощность 1,15 Вт
Данные
Спецификации USB Совместимость с USB 3.2 (Gen1), USB 2.0, USB 1.1
Скорость передачи USB До 5 Гбит/с
Максимальное кол-во встроенных USB-хабов USB 2.0 - 2 шт USB 3.0 - 0
Механические характеристики
Макс. предел прочности 10,2 кг
Макс. сопротивление сжимающей нагрузке 20,4 кг
Макс. прочность на отрыв 11,3 кг
Внешний диаметр кабеля 6,5 мм
Радиус изгиба 20 мм
Общие параметры - физические
Разъемы 1 USB-C «папа» на 1 USB-C «папа»
Проводные контакты Позолоченное покрытие
Материал Провода: многомодовое оптоволокно и медные лужёные провода 21 AWG Оплётка: ПВХ

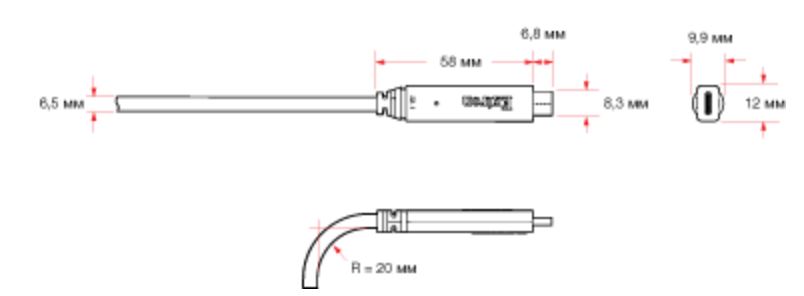

Габариты разъема (Длина х Ширина х Толщина), мм 65 x 12 x 9,9 (мм)

Общие параметры
Предельная температура хранения Минимум: -20 °C
Максимум: 70 °C
Номинальная рабочая температура Минимум: 0 °C
Максимум: 50 °C
Влажность 85 °C, относительная влажность 85%, без конденсации
Соблюдение нормативных требований RoHS, WEEE, CE, UL-CMX
Гарантия Ограниченная, на весь срок службы
Примечание - спецификации могут быть изменены без уведомления.
- все номинальные уровни соответствуют ±10%.
Габаритные размеры и вес
Партномер Высота Ширина Глубина Вес
26-741-12 2,5 см 17,8 см 17,8 см  0,32 кг
26-741-15 2,5 см  17,8 см  17,8 см  0,39 кг
26-741-25 2,5 см  17,8 см  17,8 см  0,59 кг

Документация:

Вы недавно смотрели:
Производитель: Extron

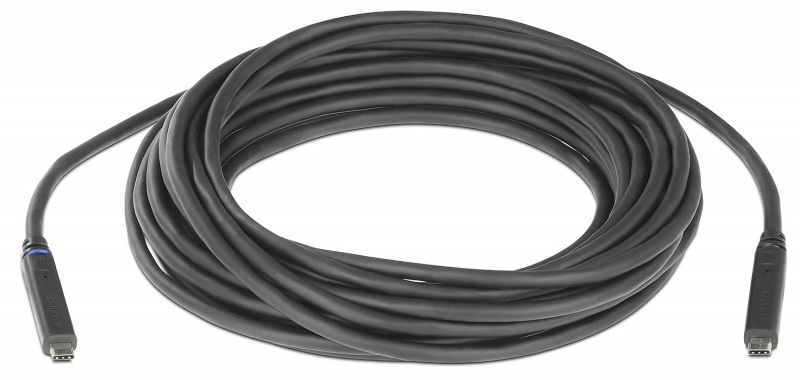

Оптоволоконный кабель USB-C SuperSpeed 5 Гбит/c, 7,6 м
