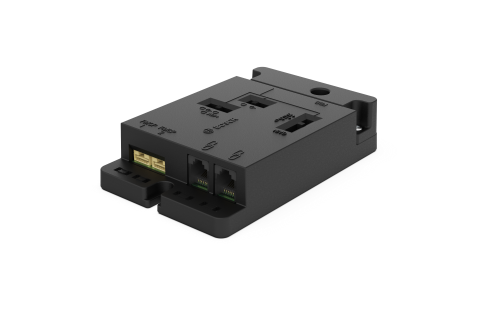

DICENTIS Аудио интерфейс для встраиваемых панелей DCNM-FAI
Код производителя:
F01U402926
Под заказ
Цена по запросу
- Описание
- Характеристики
- Документация
Для получения актуальной информации о характеристиках товаров, их наличии и стоимости связывайтесь с менеджерами компании.
Bosch DCNM-FAI предназначено для индивидуальных решений:
- Соединение с источниками звука, отличными от микрофонов DICENTIS
- Микрофон и линейный уровень
- Фантомное питание 48 В
- Вход/выход для управления и индикации
Врезной аудиоинтерфейс предназначен для индивидуальных решений. Он позволяет подключить к устройству DCNM-FBD2 микрофон от стороннего производителя. Кроме того, DCNM-FAI поддерживает другие типы аудиовходов, например:
- Линейный вход
- Симметричное или несимметричное аудио
- Микрофоны с фантомным питанием 48 В.
Функции
Трибуна с микрофонами DICENTIS
Аудиоинтерфейс также имеет 2 разъема CLIK-mate для подключения 2 панелей DCNM-FMCP к устройству DCNM-FBD2, что позволит обустроить трибуну.
Другие микрофоны
Врезной аудиоинтерфейс позволяет подключать к DCNM-FBD2 один микрофон или один линейный источник звука для создания индивидуальных решений.
DCNM-FAI имеет контактный вход и два выхода:
- Входной контакт для подключения пользовательской кнопки микрофона
- Выходы для индикации состояния кнопки микрофона.
Использование переключателей
- Выбор уровня и усиления.
- Выбор варианта питания.
Подключения
- 8-контактный входной аудио/микрофонный разъем для приема симметричного/несимметричного аудиосигнала, установки состояния кнопки и управления светодиодами микрофона.
- Два разъема для подключения к DCNM-FMCP (для питания и управления светодиодами).
- Симметричный аудиоинтерфейс для подключения к DCNM-FBD2 с помощью кабеля 2 м с 3-контактной клеммной колодкой.
- Интерфейс управления через RJ12 к DCNM-FBD2 и другим устройствам.
Информация для заказа
| Наименование | Описание | Номер заказа |
|---|---|---|
| DCNM-FAI Встраиваемый аудиоинтерфейс | Врезной аудиоинтерфейс для микрофона от стороннего производителя. | DCNM-FAI | F.01U.402.926 |
| Дополнительное оборудование | ||
| Врезной ручной микрофон DCNM-FHH | Врезной ручной микрофон с кабелем длиной 5 м (16,4 фута). | DCNM-FHH | F.01U.405.507 |
| Ручной микрофон со спиральным кабелем DCNM-FHHC | Врезной ручной микрофон с кабелем длиной 1,5 м (4,9 фута) (в вытянутом состоянии). | DCNM-FHHC | F.01U.405.508 |
| Сервисы | ||
| EWE-DCNMFU-IW 12-месячная расширенная гарантия на врезное устройство DICENTIS | Расширение гарантии 12 мес. | EWE-DCNMFU-IW | F.01U.407.055 |
Аудио
Номинальный уровень входа (dBV) (0 дБ) (микрофон)
-46 dBV
Максимальный уровень входа (dBV) (0 дБ) (микрофон)
-16 dBV
Номинальный уровень входа (dBV) (18 дБ) (микрофон)
-64 дБВ
Максимальный уровень входа (dBV) (18 дБ) (микрофон)
-34 дБВ
Номинальный уровень входного сигнала (дБВ) (0 дБ) (линия)
-12 дБВ
Максимальный уровень входного сигнала (дБВ) (0 дБ) (линия)
18 дБВ
Номинальный входной уровень (дБВ) (18 дБ) (линия)
-30 дБВ
Максимальный уровень входного сигнала (дБВ) (18 дБ) (линия)
0 дБВ
Выбор усиления (дБ)
0; 6; 12; 18
Электрические характеристики
Потребляемая мощность (Вт)
0.5 W
Рабочее напряжение (В пост. тока)
5 VDC
Напряжение на выходе (В пост. тока) (фантомное)
48 В пост. тока
Выходной ток (мА) (фантомное)
5 mA
Напряжение на выходе (В пост. тока) (светодиод)
4.5 VDC
Максимальный ток на выходе (мА) (на цветной светодиод)
10 мА
Механические характеристики
Размеры (В × Ш × Г) (мм)
82 мм x 122 мм x 28 мм
Размеры (В × Ш × Г) (дюйм)
3.23 in x 4.80 in x 1.10 in
Вес (г)
126.90 г
Вес (фунтов)
0.28 lb
Цветовой код
RAL 9017 темно-черный
Условия окружающей среды
Согласно IEC 60721: хранение (1K3), транспортировка (2K2) и эксплуатация (3K4).
Рабочая температура (°C)
5 °C – 45 °C
Рабочая температура (°F)
41 °F – 113 °F
Температура при транспортировке (°C)
-30 °C – 70 °C
Температура при транспортировке (°F)
-22 °F – 158 °F
Температура хранения (°C)
-5 °C – 45 °C
Температура хранения (°F)
23 °F – 113 °F
Относительная влажность при работе (без конденсации) (%)
5% – 90%
