HDMI разветвитель с приемниками ATEN VS1828KIT
8-портовый 4K HDMI Cat 6 разветвитель с приемниками (4K@30 Гц) VS1828KIT
- В наличии
- Описание
- Характеристики
- Документация
- Аксессуары
Для получения актуальной информации о характеристиках товаров, их наличии и стоимости связывайтесь с менеджерами компании.
Aten VS1828KIT-AT-G - это комплект, содержащий 1 видеоразветвитель и 8 приемников, распределяющий сигнал от HDMI-источника на 8 дисплеев с разрешением до 4K при 30 Гц (4:4:4) на расстояние до 40 метров по одному кабелю категории 6. Поддерживаются форматы цифрового звука без потерь, такие как LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio. Благодаря функции PoC (Power over Cable, питание по кабелю), которая также помогает избежать путаницы при прокладке кабеля, требуется только один адаптер питания непосредственно для разветвителя, поскольку приемники питаются от него. Разветвитель оснащен локальным HDMI-выходом, который можно использовать для просмотра отображаемых материалов или каскадного подключения. Наличие переключателя EDID позволяет пользователям настраивать разрешение выходного изображение и формат звука для плавной интеграции с аудиовизуальной системой. Сверхлегкий и компактный корпус приемника обеспечивает гибкость установки, включая монтаж и размещение в ограниченном пространстве.
В комплект поставки входит 1 ИК-кабель для разветвителя и 8 ИК-кабелей для приемников, что позволяет пользователям удаленно управлять устройством-источником со стороны приемника. Благодаря подключению в режиме «plug-and-play» не требуется установка программного обеспечения, за счет чего достигается легкость и быстрота развертывания. Комплект VS1828KIT обеспечит превосходное качество передачи аудио/видео сигналов и гибкость в различных сценариях установки, таких как конференц-залы, магазины, развлекательные системы и т. д.
- Комплект, содержащий 1 разветвитель и 8 приемников, для распределения сигнал от HDMI-источника на 8 дисплеев на расстоянии до 40 метров по одному кабелю категории 6
- Поддерживает разрешение до 4K при 30 Гц (4:4:4) с кристально чистым качеством изображения
- Поддержка разных форматов цифрового звука без потерь, таких как LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
- Поддержка HDMI (3D, Deep Color, 4K); совместимость с HDCP 1.4
- Функция PoC (Power over Cable) – подача эл.питания от разветвителя к приемникам по кабелю 6 позволяет избежать излишней путаницы при прокладке кабеля
- Локальный HDMI-выход порт на разветвителе для просмотра отображаемых материалов или каскадного подключения
- Наличие переключателя EDID EDID на разветвителе для настройки разрешения выходного изображения и формата звука
- Сверхлегкий и компактный корпус приемника VE1821R обеспечивает гибкость установки, включая монтаж и размещение в ограниченном пространстве
- Односторонний ИК-канал для дистанционного управления устройством-источником со стороны приемника
- Встроенная защита от электростатического разряда 4 кВ/8 кВ
- Подключение в режиме Plug-and-play – не требуется дополнительного программного обеспечения
Комплектация
- 1 x VS1828T 8-портовый разветвитель 4K HDMI Cat 6
- 8x VE1821R приемников 4K HDMI Cat 6
- 1 х кабель ИК-передатчика
- 8 х кабелей ИК-приемника
- 1 х монтажный комплект
- 1 х кабель питания и адаптер питания
- 1 х руководство пользователя

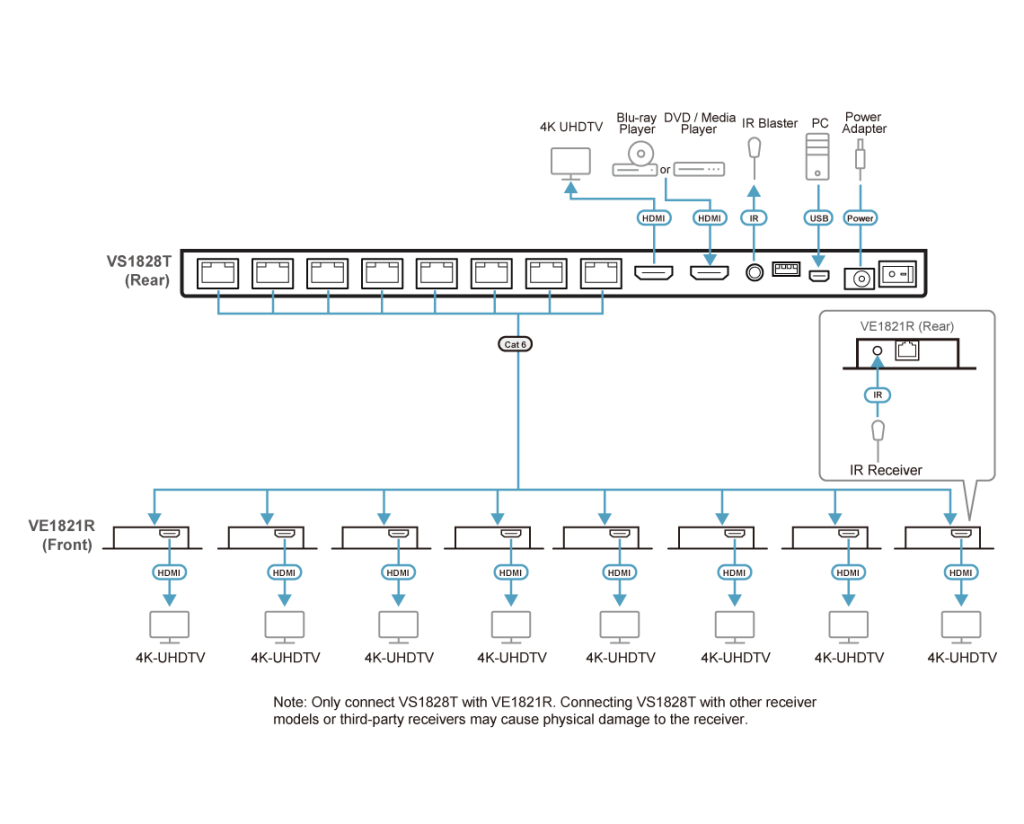

Топологическая схема
Основные
| VE1821R | VS1828T |
Видеовход
| Нет | 1 x гнездо HDMI тип А (черного цвета) |
| Нет | 100 Ω |
| Нет | 3 метра |
Видеовыход
| 1 x гнездо HDMI тип А (черного цвета) | 1 x гнездо HDMI тип А (черного цвета) |
| 100 Ω | 100 Ω |
| 3 метра | 3 метра |
Видео
| 10.2 Гбит/с (3,4 Гбит/с на каждую полосу) | 10.2 Гбит/с (3,4 Гбит/с на каждую полосу) |
| 340 MГц | 340 MГц |
| HDMI (3D, Deep Color, 4K) Совместимость с HDCP 1.4 | HDMI (3D, Deep Color, 4K) Совместимость с HDCP 1.4 |
|
До 4K при 30м (Cat5e), 40м (Cat 6/ATEN 2L-2910); 1080p при 35м (Cat5e), 50м (Cat 6/2L-2910) ----------------- *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
До 4K при 30м (Cat5e), 40м (Cat 6/ATEN 2L-2910); 1080p при 35м (Cat5e), 50м (Cat 6/2L-2910) --------------- *Поддержка 4K: 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
Аудио
| Нет | 1 x гнездо HDMI тип А (черного цвета) |
| 1 x гнездо HDMI тип А (черного цвета) | 1 x гнездо HDMI тип А (черного цвета) |
Управление
|
1 x миниатюрное гнездо стерео (черного цвета); (См. примечание 1) |
1 x миниатюрное гнездо стерео (черного цвета); (См. примечание 1) |
Разъемы
| 1 x гнездо RJ-45 | 8 x гнезда RJ-45 |
| 1 x гнездо RJ-45 (Поддержка подачи питания от VS1828T по технологии Power over Cable) | 1 x разъем для подключения питания постоянного тока (черного цвета) с фиксацией |
| Нет | порт Micro USB для обновления микропрограммы |
Переключатели
| Нет | Выбор режима EDID |
| Нет | Включение/выключение питания |
Энергопотребление
|
19.2 WBTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке. |
19.2WBTU/h Примечание: ● Величина, измеряемая в ваттах, показывает типичное энергопотребление устройства без внешней нагрузки. ● Величина, измеряемая в БТЕ/ч (BTU/h), показывает энергопотребление устройства при полной загрузке. |
Температура и влажность
| 0 - 40°C | 0 - 40°C |
| -20 - 60°C | -20 - 60°C |
| 20 - 90% рт. ст. без образования конденсата | 20 - 90% рт. ст. без образования конденсата |
Физические свойства
| Металлический | Металлический |
| 0.12 кг | 0.56 кг |
|
7.95 x 6.80 x 1.65 см. (3.13 x 2.68 x 0.65 дюйма) |
Нет (поставляется без кронштейнов) |
| 5.75 x 6.80 x 1.65 см. (2.26 x 2.68 x 0.65 дюйма) | 29.50 x 8.20 x 1.80 см. (11.61 x 3.23 x 0.71 дюйма) |
|
Примечание 1: ИК-канал представляет собой однонаправленный обходной канал, передающий данные от приемника к передатчику. Примечание 2: Максимальное энергопотребление предполагает использование всех приемников из комплекта. |
Примечание 1: ИК-канал представляет собой однонаправленный обходной канал, передающий данные от приемника к передатчику. Примечание 2: Максимальное энергопотребление предполагает использование всех приемников из комплекта. |
Входные разрешения
|
640x480 при 60/67/72/75 Гц 720x400 при 70 Гц 1024x768 при 60/70/75 Гц 1280x800 при 60 Гц 1280x1024 при 60/75 Гц 1400x1050 при 60 Гц 1440x900 при 60 Гц 1600x1200 при 60 Гц 1680x1050 при 60 Гц 1920x1080 при 60 Гц 1920x1200при 60 Гц |
1080p 60 Гц 480p 60 Гц (4:3)/(16:9) 720p 60 Гц 1080i 60 Гц 640x480 60Гц (4:3) 576p 50 Гц (4:3)/(16:9) 720p 50 Гц 1080i 50 Гц 1080p 24/25/30/50 Гц 3840x2160p 24/25/30 Гц 4096x2160p 24/25/30 Гц |
