Система управления ATEN VK0100 контроллер 8 кнопок, цвет белый

Доступно исполнение в черном или белом цвете

Краткие характеристики

• Полностью настраиваемая 8-кнопочная панель управления, объединяющая в себе контроллер системы и блок клавиш;
• Поддерживает различные интерфейсы подключения: 2 x порта RS-232, 2 x релейных канала, 1 x цифровой канал ввода, 1 x порт Ethernet;
• 14 комбинаций компоновки, содержащие от 4 до 8 кнопок;
• Простота настройки параметров системы с помощью веб-интерфейса.

Устройство VK0100, представляет собой полностью настраиваемую 8-кнопочную панель управления, которая в качестве единого решения, объединяет в себе контроллер системы и блок клавиш (клавиатуру). VK0100 является решением, готовым к использованию и предназначенным для управления конференц-залом или учебной аудиторией малого/среднего размера. Он позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Для удовлетворения требований большей части возможностей применения, как функции кнопок, так и их расположение могут быть гибко настроены.

Система управления оборудованием, разработанная компанией ATEN, является, управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими. Кнопочный контроллер VK0100 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой.

Гибкость, заложенная при разработке этого односекционного (one-gang) кнопочного контроллера, позволяет с легкостью конструктора Lego создать 14 различных комбинаций, содержащих от 4 до 8 кнопок. При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK0100 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.

Пример компоновки кнопок

Определяемое пользователем расположение кнопок на панели позволяет создавать 14 различных комбинаций, содержащих от 4 до 8 кнопок. В приведенном выше примере отображены 10 наиболее часто используемых.

Комплектация

• 1x VK0100 8-кнопочный контроллер
• 1x комплект кнопок
• 6x клеммных разъемов
• 1x настенная лицевая панель
• 1x руководство пользователя

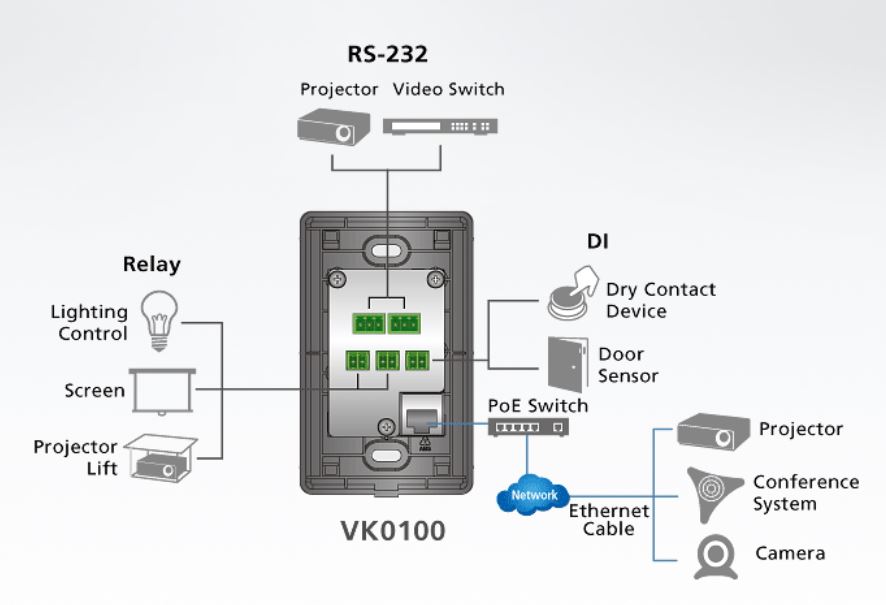

Топологическая схема

VK0100-AT 8-кнопочный контроллер

Программный конфигуратор VK6000

• Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса;
• Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и ПК³;
• Поддерживает ПО ControlAssist, позволяющее управлять персональным компьютером ⁴;
• Встроенный генератор базы данных для установки драйвера устройства и полного управления устройствами;
• Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst;
• Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия;
• Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в контроллер VK0100.

Примечание:

1. 1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
2. 2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
3. 3. Для управления с мобильного устройства требуется дополнительная лицензия.
4. 4. Подробнее о поддерживаемых действиях по управлению ПК смотрите в руководстве пользователя системы управления оборудованием ATEN.
