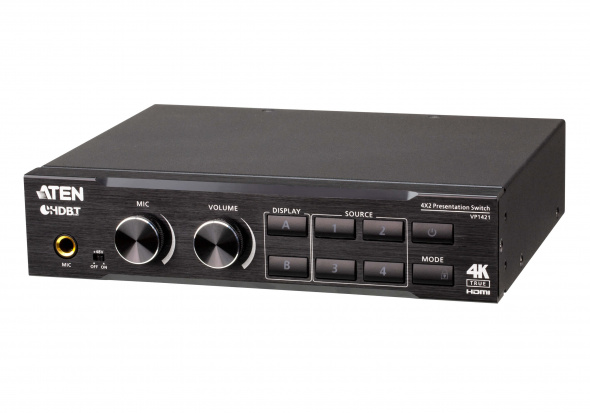

Презентационный Матричный коммутатор ATEN VP1421

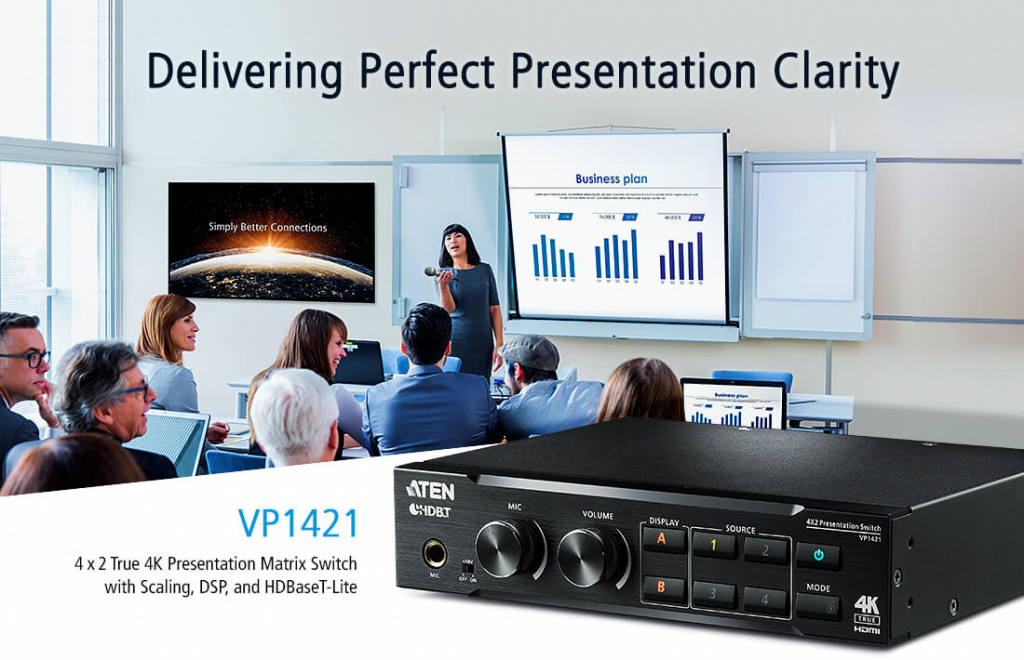

Устройство VP1421 компании ATEN, это многофункциональный коммутатор для проведения презентаций, объединяющий в одном компактном корпусе матричный видео-переключатель, True 4K масштабатор, удлинитель HDBaseT, процессор для обработки звуковых сигналов и аналого-цифровой преобразователь. Обладая четырьмя различными входами и двумя выходами, он идеально подходит для конференц-залов и учебных помещений.

Визуальная четкость True 4K, HDR

Поддерживает разрешения до 4096 x 2160 при 60 Гц (4:4:4) с HDR для обеспечения четкости подачи материалов каждой презентации.

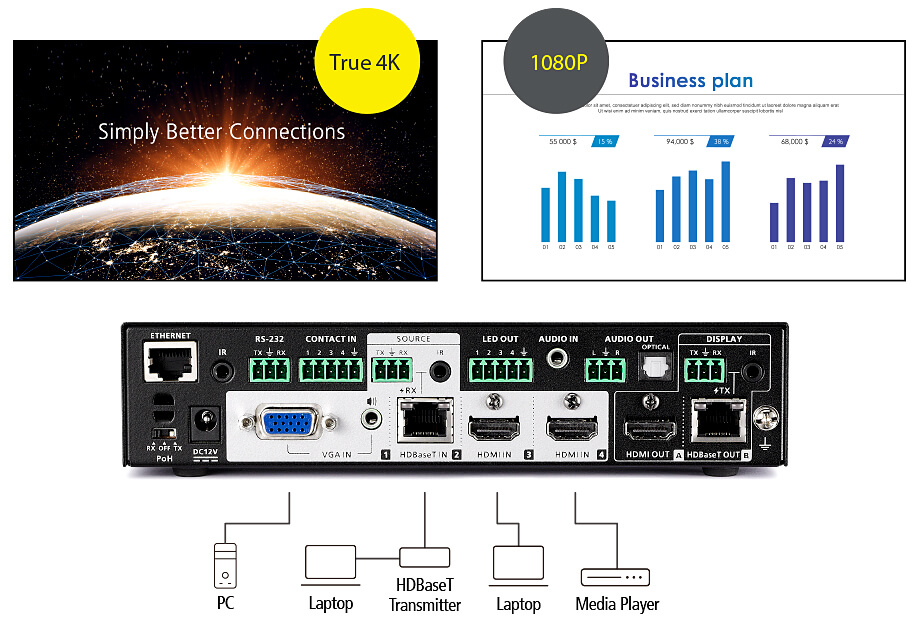

Плавное переключение аудио/видео с безупречным масштабированием

Позволяет подключить до 4 источников (1 HDBaseT, 2 HDMI, 1 VGA), плавно переключаться между ними и одновременно отображать материалы, идеально масштабируя в разрешениях до True 4K и 1080p.

Расширение передачи сигналов по одному кабелю с HDBaseT

Упрощает кабельные соединения и передает питание, аудио-видео и двунаправленные управляющие сигналы RS-232 и ИК на расстояние до 140 метров по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 (с использованием входного и выходного портов HDBaseT).

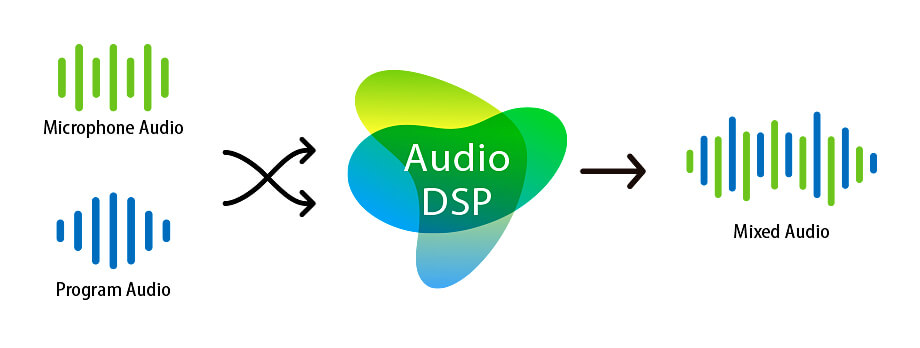

Встроенный передовой процессор для обработки звуковых сигналов

Поддерживает ввод с микрофона с возможностью подачи 48 Вольт фантомного питания и позволяет микшировать ввод от микрофона с программным звуком, встраивая его в вывод на дисплей, автоматически уменьшая программный звук для повышения слышимости речи.

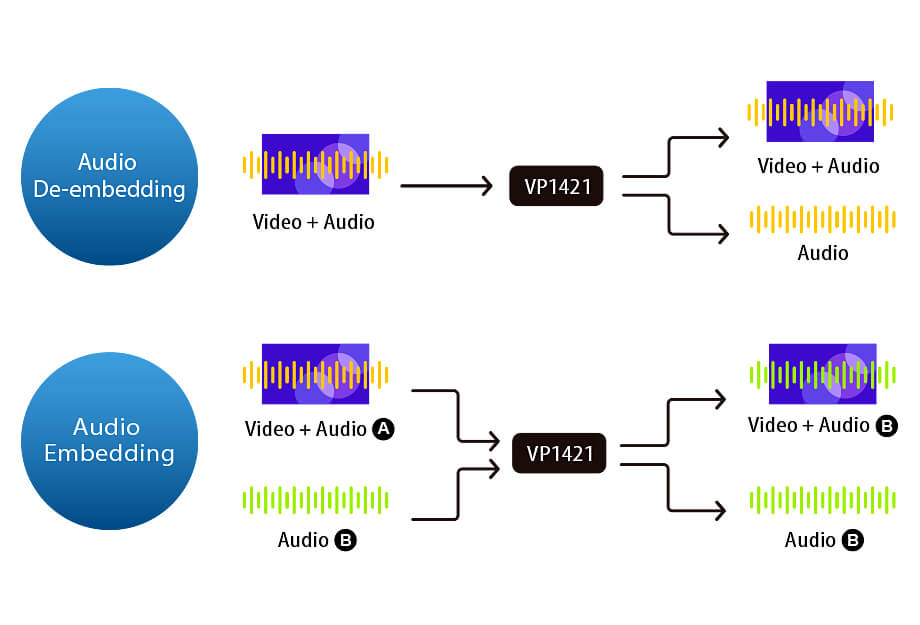

Гибкое встраивание/извлечение звуковых сигналов

Поддерживает встраивание стереозвука в HDMI-поток или отделение от него, с последующим выводом через линейный и оптический аудиовыход. Извлекает звук из HDMI и HDBaseT-потока, выводя на разные аудиовыходы, для упрощения адаптации к предпочитаемому Вами аудио-оборудованию.

Универсальное управление и оптимальная эксплуатация

Управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, веб-интерфейса, любого интерфейса управления по RS-232-подключению, Ethernet, а также внешнего кнопочного контроллера для оптимальной эксплуатации.

Комплектация:

• 1x презентационный коммутатор VP1421
• 1x ИК-приемник 1x ИК-пульт дистанционного управления
• 4x 3-полюсных клеммных разъема
• 2x 5-полюсных клеммных разъема
• 1x адаптер питания
• 1x 4-кнопочная панель дистанционного управления VPK104
• 4x 4-полюсных клеммных разъема
• 1x руководство пользователя

Описание

Матричное переключение аналогового/цифрового аудио-видео

• Поддерживает 4 разно-форматных входа - 2 HDMI, 1 HDBaseT и 1 VGA
• Поддерживает 1 HDMI и 1 HDBaseT выход
• Встраивание звука - стереозвук может быть встроен в вывод на дисплей или выведен отдельно через линейный и оптический аудиовыход
• Извлечение звука - звук может быть извлечен из HDMI/HDBaseT-потока и выведен через линейный стереовыход
• Встроенный процессор для обработки звуковых сигналов - поддерживает ввод с микрофона с возможностью подачи 48 Вольт фантомного питания и позволяет микшировать ввод от микрофона с программным звуком, встраивая его в вывод на дисплей
• Автоматически уменьшает программный звук при обнаружении сигнала с микрофона
• Автоматическое переключение – автоматически переключается на новый источник сигнала при его обнаружении

Поддержка видео высокой четкости с оптимальным выводом

• Превосходное качество изображения - разрешение изображения True 4K до 4096 x 2160 при 60 Гц (4:4:4) (HDMI) / 4096 x 2160 при 60 Гц (4:2:0) (HDBaseT)
• Поддерживает 4K HDR
• Встроенный скейлер (масштабатор) - поддерживает масштабирование изображения с увеличением до 4K для дисплея «A» и уменьшением до 1080p для дисплея «B»
• Поддержка EDID Expert™ – автоматически выбирает оптимальные настройки EDID для плавного включения, высококачественного отображения и наилучшего разрешения изображения на подключенных устройствах
• Поддержка HDMI 2.0 (3D, Deep Color, 4K); совместимость с HDCP 2.2

Универсальная и оптимальная эксплуатация

• Несколько вариантов управления - гибкое управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, подключению по RS-232 и веб-интерфейса через Ethernet
• Двунаправленный канал RS-232 и ИК-сигналов - позволяет управлять аудио/видео-устройством по HDBaseT-подключению без использования дополнительных кабелей
• Поддерживает режим ожидания и быстрого пробуждения для экономии энергии
• Поддержка Consumer Electronics Control (CEC)
• Наличие встроенных разъемов «Contact in» (вход замыкаемых контактов) и «LED out» (вывод светодиодной индикации) для управления с помощью дистанционной кнопочной панели управления VPK104

Расширение расстояния передачи по одному кабелю

• Передача на большие расстояния - передача цифрового аудио/видео сигнала, двунаправленного RS-232 и ИК-сигналов управления по кабелям Cat 6/6a или ATEN 2L-2910 Cat 6 на расстояние до 140 м*
• Поддержка технологии Power over HDBaseT (POH) - дистанционное питание осуществляется по существующему коммуникационному кабелю с возможностью выбора источника питания
• *Примечание: это достигается с помощью использования обоих портов HDBaseT (In и Out) коммутатора VP1421, каждый из которых расширяет расстояние передачи до 70 м..

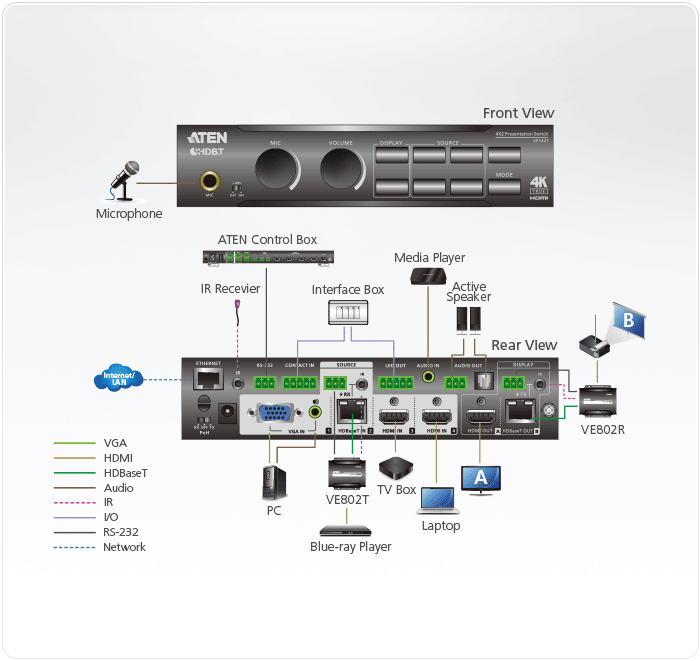

Топологическая схема
