Оптический удлинитель ATEN VE883K2

Внимание! ATEN VE883K2 снимается с производства в 2023 году. Оборудование на замену предлагается в разделе Видео удлинители Aten.

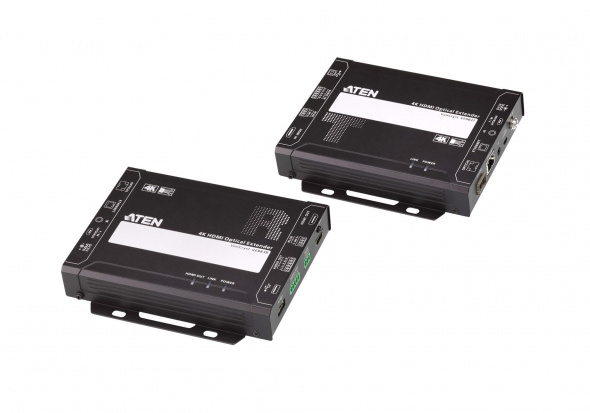

VE883K2-AT-G – Оптический Удлинитель ATEN VE883, 4K HDMI Optical Extender (4K@10km (K2, SM)), предназначенный для расширения расстояния передачи несжатого 4K-сигнала до 10 километров.

Удлинитель VE883 соответствует спецификациям HDMI, поддерживая функции 3D, Deep Color (до 12 бит) и скорость передачи данных до 10,2 Гбит/с, обеспечивая превосходное качество изображения. Благодаря эксклюзивной технологии FarSmooth компании ATEN удлинитель VE883 предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока. Это гарантирует стабильный, плавный и идентичный с источником видеовывод, что особенно важно при использовании на больших расстояниях, где требуются непрерывность видеопотоков. VE883 оснащен HDMI-входом и выходом, аналоговым аудиовходом и выходом, портом USB2.0, двунаправленным ИК-портом, управляющим портом RS-232, а также портом для подключения Gigabit Ethernet. Для соединения по схеме «точка-точка» (point-to-point) к удлинителю VE883 может быть подключен волоконно-оптический кабель, при установке модулей SFP+ в его оптический порт.

Используя дуплексное оптическое волокно совместно с удлинителем VE883, можно получить простое и быстрое решение для оптимальной передачи сигналов Ethernet, ИК, HDMI, RS-232 и USB на расстояние до 10 километров, одновременно избежав нагромождения кабелей. Обеспечивая прозрачную передачу USB-сигналов, удлинитель VE883 является совместимым с широким диапазоном периферийных USB-устройств.

При разработке удлинителя VE883 учтены новейшие тенденции в увеличении расстояния и передаче без потерь 4K-сигнала. Поэтому он подходит для применений, где требуется большая дистанция и при этом допускаются небольшие помехи, таких как транспортные станции и современные офисные здания.

Информация для заказа:

Особенности

• Увеличивает расстояние передачи HDMI-видеосигнала, стереозвука, RS-232, Ethernet и ИК-сигналов с помощью дуплексного оптоволоконного кабеля.
• Возможность применения дуплексных волоконно-оптических кабелей для соединения передатчика и приемника.
• Поддерживает передачу сигнала на большие расстояния, до 10 км*.
• Поддержка функций HDMI (3D, Deep Color, 4K); соответствие HDCP 2.2.
• Поддержка видеосигнала уровня 4K без потерь до 4096 x 2160/3840 x 2160 при 60 Гц (4:2:0).
• Наличие технологии FarSmooth – эксклюзивной технологии компании ATEN, которая предотвращает запаздывание и замирание изображения, выравнивая скорость входящего и исходящего потока. Это гарантирует стабильный, плавный и идентичный с источником видеовывод, что особенно важно при использовании на больших расстояниях, где требуются непрерывность видеопотоков.
• Поддержка гигабитного Ethernet-канала.
• Поддержка USB 2.0 с максимальной скоростью передачи данных 25 Мбит/с.
• Поддержка двунаправленной передачи ИК-сигнала - передача ИК-сигнала обрабатывает одно направление в единицу времени, диапазон от 30 кГц до 56 кГц.
• Наличие последовательного порта RS-232 для подключения периферийных устройств, таких как сенсорные экраны и сканеры штрих-кодов.
• Поддержка обновления в пакетном режиме с помощью утилиты обновления микропрограммы.
• Встроенная защита от электростатического разряда 8 кВ / 15 кВ.
• Поддержка режима «Plug-and-play».
• Возможность «горячего» подключения.
• Возможность монтажа в стойку.

Топологическая схема

Примечание:

• Максимальное расстояние передачи может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модели, хроматической дисперсии, фактора окружающей среды и изгибов.
• При выполнении передачи на большие расстояния компания ATEN рекомендует использовать модули SFP+ для обеспечения совместимости с одно- или многомодовым волокном. В зависимости от выбранного комплекта (VE883K1 или VE883K2) поставляются различные SFP+ модули:

       - VE883K1: 10 Гбит/с/300 метров SFP+ дуплексный многомодовый приемопередатчик (2X-C32-1G)

       - VE883K2: 10 Гбит/с/10 километров SFP+ двусторонний одномодовый приемопередатчик (2X-C32-2G)

• Компания ATEN рекомендует использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OS1, OS1a, OS2) и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3, OM4).
• Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC/EN 60825-1, 21 CFR 1040.10 и 1040.11, за исключением отклонений, соответствующих дополнению «Laser Notice No. 50» от 24 июня 2007 года.

Комплектация:

• 1x VE883T оптический передатчик 4K HDMI;
• 1x VE883R оптический приемник 4K HDMI;
• 2x адаптера питания;
• 2x 3-контактных клеммных разъема;
• 2x 5-контактных клеммных разъема;
• 1x ИК-передатчик;
• 1x ИК-приемник;
• 1x кабель USB;
• 2x фиксатора LockPro для HDMI-кабеля;
• 2x модуля SFP;
• 1x руководство пользователя.
