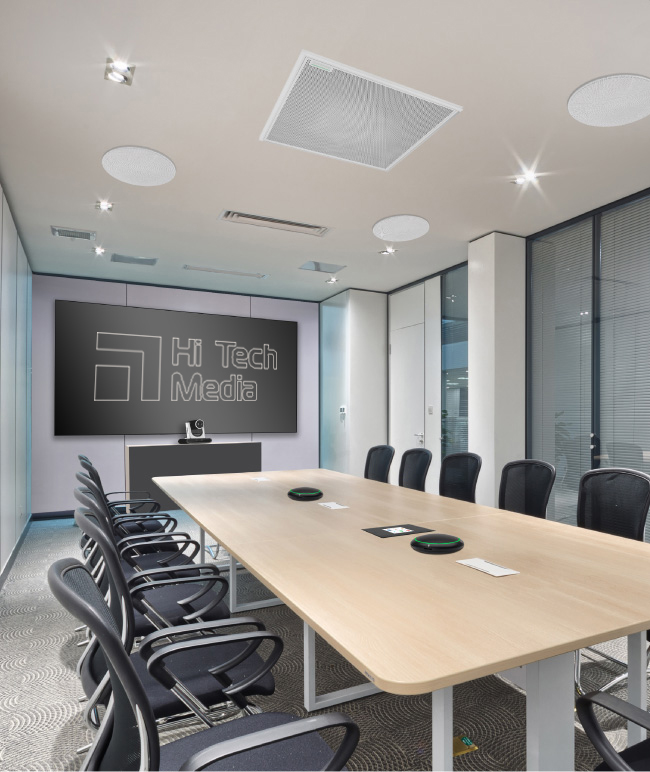

Переговорная большого размера (Вариант 1)

Для среднего и большого конференц-залов с использованием программного кодека, DSP-платформы, потолочного микрофона с поддержкой Dante с технологией направленного звука, системой совместного доступа и матричного коммутатора с сенсорной панелью управления помещением.

Масштабирование по микрофонным массивам и акустическим системам даст возможность оснастить крупные помещения, где еще не требуется функционал конференц-системы.

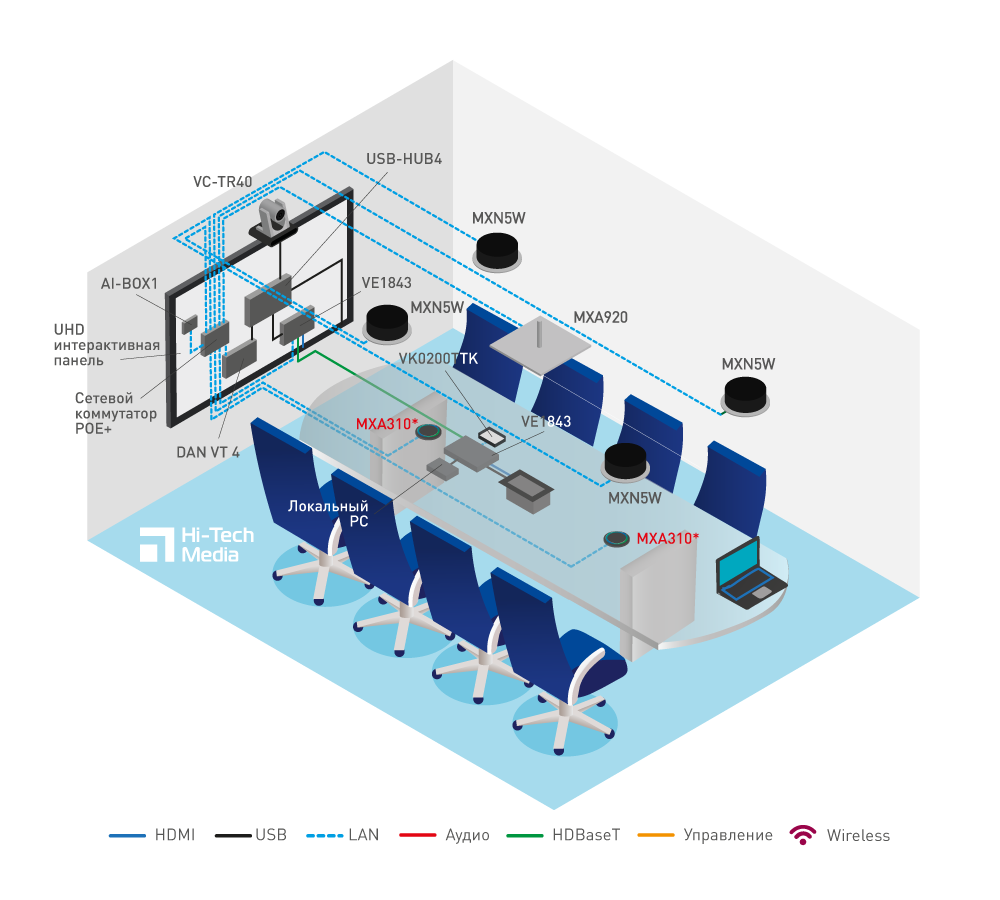

Комплект Huddle big Set#1

В комплекте:

1. 1 х PTZ-камера Lumens VC-TR40.
2. 1 х Процессор Lumens AI-BOX1.
3. 1 х Потолочный микроф. массив Shure MXA920.
4. 2 x Удлинитель по витой паре Aten VE1843.
5. 1 х Хаб WyreStorm USB-HUB4.
6. 1 x Панель управления Aten VK0200TTK.
7. 1 х Цифровой аудиопроцессор 4х4 с AEC и Dante Biamp TesiraForte DAN VT4.
8. 1 х Коммутатор с POE+.
9. 1 х Сетевая кнопка отключения звука Shure MXA-NMB.
10. 4 х Потолочный Dante-громкоговоритель Shure MXN5W (кол-во по размеру помещения).
11. 1 х Комплект интерфейсных кабелей.

Возможности:

1. Стандартный сценарий расположения главного устройства в центре в виде проф. панели или интерактивной панели (более широкие возможности использования ПК-презентаций и совместной работы).
2. Аудио- и видеоотслеживание спикера с Lumens AI-Box1.
3. Voice Lift (требуется детальная настройка и поканальное усиление), алгоритм AEC.
4. Совместимость с программными кодеками ( Skype, Google Hangouts, Cisco Webex, GoToMeeting и др.).
5. Автоматическое или ручное включение питания через CEC для совместимых дисплеев.
6. 8 настраиваемых каналов звука по USB для записи.
7. Одновременное отображение контента от 4 пользователей на общем экране (рабочий стол и данные приложений).

Опциональные возможности:

1. Система бронирования.
2. Удлинители интерфейсов.
3. Выбор камеры / нескольких камер.
4. Дисплей любой диагонали.
5. Выбор DSP-процессора для большего числа каналов AEC
6. Система управления.
7. Замена потолочного микрофонного массива на настольный Shure MXA310.

Рекомендуемое оборудование

PTZ-камера

Lumens VC-TR40— двухлинзовая камера с автоcлежением, имеющая процессор изображения 1080p 60 к/сек. и 20-кратное оптическое увеличение. Панорамной камерой анализируется вся область захвата, в то время как основная камера работает по программе. Технология распознавания и управление жестами на основе искусственного интеллекта упрощает процесс автоматического слежения. Дополнительные возможности технологии автокадрирования и зонального кадрирования интеллектуально масштабируют изображение для показа всех гостей. VC-TR40 может беспрепятственно и надёжно следить за выступающим, что делает её идеальной для использования в презентациях, конференциях, храмовых службах, студиях и лекционных залах.

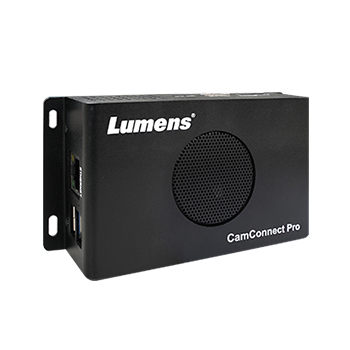

Процессор голосового отслеживания для камеры

Lumens AI-Box1 - Компактный и экономичный Lumens AI-Box1 CamConnect Pro — процессор голосового отслеживания для PTZ-камер Lumens. С поддержкой нескольких камер и 16 микрофонных массивов AI-Box1 может изменить аудиовизуальные возможности лекционных и конференц-залов.

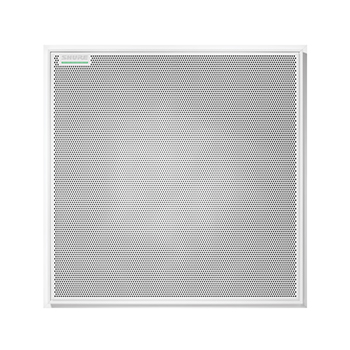

Микрофонный массив

Shure MXA920W-S-60CM - квадратный потолочный микрофонный массив, с системой автоматической настройки Automatic Coverage, оснащен многоцветной светодиодной индикацией, один разъем для питания, передачи аудио и управления - RJ45.

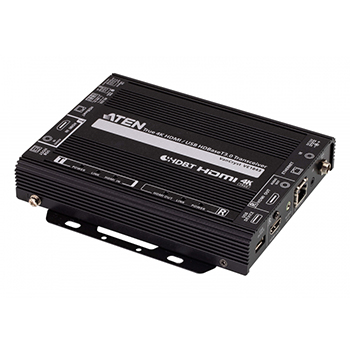

Приёмопередатчик True 4K HDMI / USB HDBaseT 3.0

ATEN VE1843 – это первый видеоудлинитель ATEN, который объединяет в себе функции приёмника и передатчика. Эта комбинация позволяет использовать устройство в качестве приёмника или передатчика в зависимости от AV-решения, а также более гибкое развертывание и эффективное использование с матричными коммутаторами видеосигнала, видео-разветвителями...

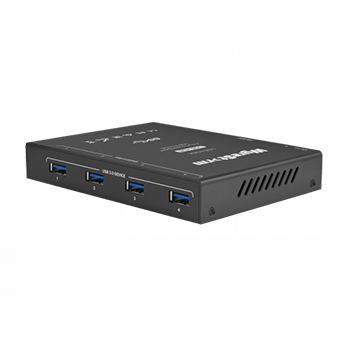

USB-ХАБ

WyreStorm USB-HUB4 – это простое устройство для расширения возможностей USB-подключения ваших устройств. Дополните решение от WyreStorm, подключив хаб кабелем USB 3.0 CAB-UAOC-15 для передачи на большие расстояния высокоскоростного USB 3.0. USB-HUB4 также является отличным дополнением к линейке решений для унифицированных коммуникаций Apollo. Несмотря на простоту, мы учли профессиональную установку, включив набор монтажных кронштейнов, чтобы легко установить хаб под столом или за дисплеем.

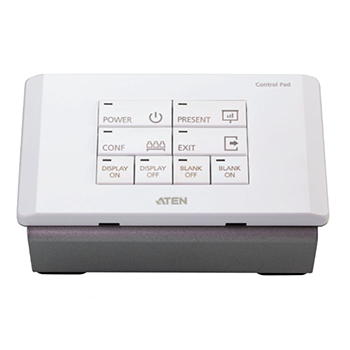

Панель управления

Aten VK0200TTK включает в себя кнопочный контроллер VK0200 и эргономичный настольный комплект-держатель для этого устройства. Устройство Aten VK0200, представляет собой полностью настраиваемую 12-кнопочную панель управления, которая в качестве единого решения, объединяет в себе контроллер системы и блок клавиш (клавиатуру). VK0200 является решением, готовым к использованию и предназначенным для управления конференц-залом или учебной аудиторией малого/среднего размера. Он позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Для удовлетворения требований большей части возможностей применения, как функции кнопок, так и их расположение могут быть гибко настроены.

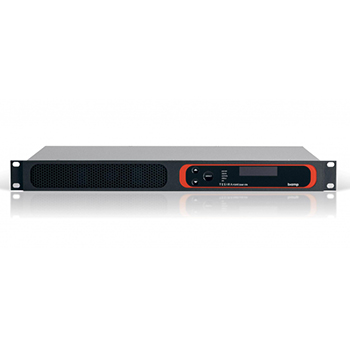

Цифровой аудиопроцессор

Цифровой аудиопроцессор Biamp TesiraFORTE DAN VT4 - 32 x 32 каналов Dante, 4 входа c эхоподавлением (AEC), 4 выхода, 8 каналов звука по USB, 2-канальный VoIP-интерфейс и стандартный телефонный интерфейс FXO, OLED-дисплей, настройка и управление по Ethernet, RS-232, высота 1U

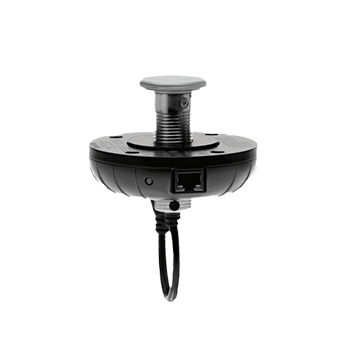

Сетевая кнопка отключения звука

Настраиваемая кнопка Shure MXA-NMB с PoE-питанием, разработана для сетевых аудио продуктов Shure, включающих Микрофонные массивы Microflex® Advance™, а также процессоры IntelliMix® P300, IntelliMix Room и ANIUSB-MATRIX. Одна или несколько сетевых кнопок могут быть сконфигурированы для управления одни или несколькими микрофонами, в зависимости от потребностей пользователя или конфигурации переговорной.

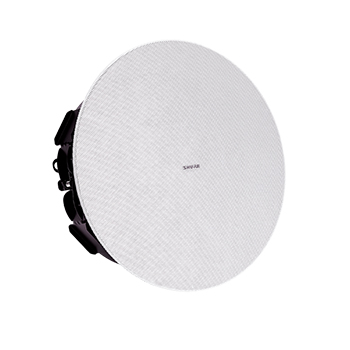

Громкоговоритель c Dante

Потолочный Dante-громкоговоритель Shure MXN5W-C  - это программируемая конфигурация и сетевое управление: ПО Shure Designer для простой настройки и ПО SystemOn Audio Asset Management для удаленной диагностики и управления; Фирменное сетевое шифрование звука; Сетевые аудиопротоколы Dante & AES67; Встроенные функции Shure DSP: эквалайзер, задержка, лимитер, генератор сигнала/тона и др.

Узнать подробнее о системе, протестировать оборудование в своём офисе и рассчитать точную стоимость комплекта Вы можете у менеджеров отдела продаж Hi-Tech Media.

Скачать каталог типовых решений
