Микрофонные лучи в вашей конференц-системе: больше не значит лучше.

5 марта 2019

Чаще всего при настройке потолочных микрофонов Shure Microflex Advance MXA910, по умолчанию, инсталляторы задействуют все восемь лучей. Но на самом деле, по ряду причин, этого делать не стоит. Качественно выполнить настройку микрофонного массива, вам поможет специальное программное обеспечение "Shure Designer" и функция "Auto Position".

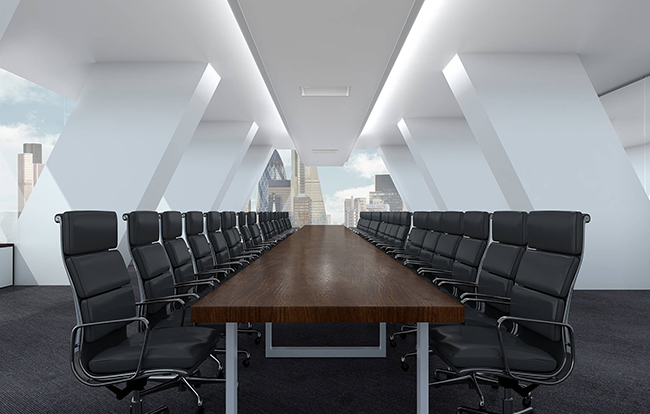

Лучи микрофона-1.png

Существует несколько рекомендаций для инсталляции потолочного микрофонного массива Shure Microflex Advance MXA910, которые позволяют получить оптимальные результаты работы микрофона. Многие советы включают корректное позиционирование лучей и настройку уровней сигналов.

Тем не менее до сих пор прослеживается тенденция, когда инсталляторы по умолчанию задействуют все восемь лучей микрофона, даже если это не является необходимым для выбранного помещения. На самом деле, использование меньшего количества лучей предлагает ряд преимуществ в определенных конфигурациях комнат.

Используем меньше лучей

Во-первых, лучам нужно иметь небольшое пересечение в рабочих зонах, так как это позволяет компенсировать потерю в уровнях сигнала при перемещении докладчиков. Небольшие совместные зоны функционирования лучей обеспечат плавный переход в работе массива между двумя лучами. Как правило, наша цель – минимальное пересечение зоны работы лучей, схожее с установкой распределенных 70V-громкоговорителей. Фокусировка лучей на месторасположении докладчиков и уменьшение диаметра луча может несколько снизить уровень окружающего шума, который попадает в микрофон, при этом данная настройка ширины луча (узкая, средняя, широкая) позволяет также захватывать одного или нескольких участников на разных каналах массива.

Во-вторых, меньшее количество лучей позволит минимизировать работу автоматического микшера. Автомикшер оставляет открытым минимальное количество микрофонов и постоянно переключается при перемещении докладчиков между лучами. Однако, если вы захватите несколько мест одним лучом, вам не потребуется часто переключаться между различными каналами автоматического микшера.

Помните, что захват звука полностью не прекращается за пределами синей зоны работы луча, которую вы видите в программном обеспечении для управления. Микрофон просто становится менее чувствительным за пределами этой зоны. Участники обсуждения смогут услышать сказанное, даже если будут находиться немного вне зоны работы луча.


Настройка лучей микрофона Shure Microflex Advance MXA910

Ненужное количество лучей

В качестве первого шага при подготовке к установке микрофонного массива MXA910 мы рекомендуем использовать программное обеспечение Shure Designer System Configuration Software. Это программное обеспечение позволяет интеграторам виртуально расположить несколько микрофонных массивов на плане помещения и выполнить предварительную настройку до прибытия на место монтажа. Shure Designer позволяет увидеть сколько лучей вам потребуется для охвата комнаты. Вы можете создать пресет расположения лучей для микрофона и потом загрузить этот файл для подстройки непосредственно на объекте.

Если вы не используете ПО Shure Designer или вы приехали на объект, а настройка лучей требует внесения изменений, то вы можете воспользоваться функцией Auto Position, удобным инструментом для автоматизированной настройки системы при монтаже. Auto Position помогает направить луч в центр требуемой области.

Shure Designer и функция Auto Position – это отличные помощники для настройки системы, которые помогут сэкономить ваше время, однако вне зависимости от предварительно проделанной работы вам будет необходимо прослушать сигнал с микрофона MXA910 на объекте с использованием соответствующего оборудования – наушников и Dante-интерфейса с выходом на наушники. Наушники позволят вам проверить корректность настройки лучей - послушайте речь докладчика в зоне работы луча и за ее пределами и при необходимости внесите изменения в настройки. Такое тестирование системы позволит вам точно определить необходимое количество лучей для вашего пространства.

Как только вы настроите расположение лучей и убедитесь в том, что все звучит как нужно, позвоните при помощи ВКС в другую комнату или даже в несколько других помещений. Это позволит вам протестировать всю цепочку прохождения сигнала – DSP, соединения, настройки – а не только микрофон. Эти действия помогут вам проверить корректность настройки лучей и функционирование всей системы в целом. Если вы проигнорировали эту рекомендацию, то в случае возникновения проблемы вам будет гораздо сложнее найти ее источник. Например, если микрофон звучит корректно в наушниках, но при звонке удаленному собеседнику возникают проблемы, то источник этих проблем следует искать в тракте прохождения сигнала после микрофона.

Также не забывайте о важности процессора для обработки сигналов: правильный выбор процессора поможет вам избежать множества проблем. Процессор для аудиоконференций Shure IntelliMix P300 был разработан специально для работы с микрофонами MXA и предлагает простые и эффективные инструменты для достижения наилучшего звучания вашей системы.

Опасности ненужного количества лучей

Если вы пропустите предыдущие шаги, то вполне возможно задействуете большее количество лучей, чем вам может быть необходимо в действительности. Но насколько большой может стать возникшая проблема? Добавление или удаление одного луча из оптимальной конфигурации не станет катастрофой, однако чрезмерное количество лучей может вызвать ряд проблем, которые могут негативно сказаться на качестве аудио сигнала. Например, если у вас слишком много лучей для определенной конфигурации комнаты – это может ухудшить показатели прямого и отраженного сигнала в микрофоне, так как некоторые лучи, вероятно, будут направлены на отражающие поверхности – такие как стены, столы, пол, а не на места расположения докладчиков. Это означает, что аудиосистема будет захватывать больше окружающего шума в помещении.

Что касается оптимальной ширины луча, то хорошей отправной точкой будет область, охватывающая месторасположение двух соседствующих стульев. Но данная рекомендация зависит, конечно же, от конкретного помещения. Помните, каждый луч может захватывать речь нескольких докладчиков и нет определенных требований, согласно которым для каждого участника обсуждений должен быть использован отдельный луч. Если помещение акустически сложное, то вам потребуются более узкие, сфокусированные лучи, чтобы избежать отражающих поверхностей. В акустически подготовленных помещениях вы можете увеличить ширину лучей и легко охватить три или четыре места с участниками. В комнатах, в которых акустическая отделка была выполнена на высоком уровне, например, в учебных классах, вполне возможно использовать один луч на пятерых или шестерых участников.

Помните: чтобы убедиться в корректности настройки системы и, еще важнее, протестировать систему с прослушиванием, вам потребуется время. Заранее подготовленные шаблоны – это отправные точки, за которыми всегда следует дальнейшая подстройка работы системы. Лучи могут захватывать несколько докладчиков, поэтому используйте наименьшее возможное количество лучей для покрытия требуемой области и удаляйте все неиспользуемые лучи для оптимального соотношения прямого и отраженного звука.

Благодаря этим рекомендациям ваш микрофон MXA910 обеспечит качественное и равномерное покрытие во всей требуемой зоне охвата, и такой опыт инсталляции позволит вам с легкостью в дальнейшем реализовывать множество подобных успешных проектов.

Источник: http://blog.shure.com/dont-overlobe-your-conference-system/
