Bosch LBB1938/30 Усилитель мощности Plena

• Усилитель мощности на 480 Вт в компактном корпусе высотой 3U для установки в 19-дюймовую стойку;
• Сертифицирован по стандарту EN54-16;
• Выходы на 70 В / 100 В и 8 Ом
• Двойные входы с переключением по приоритету
• Вход на 100 В для работы в качестве ведомого модуля на линии динамика 100 В
• Динамическая система нагнетательной вентиляции с контролем температуры
• Мониторинг питания от сети, от батареи и контрольного сигнала

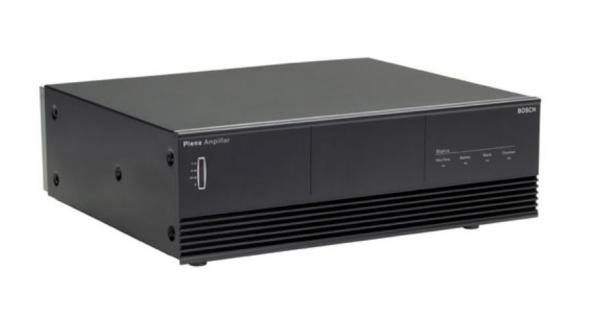

LBB 1938/30 представляет собой усилитель мощностью 480 Вт в корпусе высотой 3U для установки в 19-дюймовую стойку или настольного использования в системе звукоусиления Plena Voice Alarm System. Светодиодные индикаторы на передней панели сигнализируют о состоянии усилителя: мощности, уровне выходного аудиосигнала и о функциях контроля. Это высокопроизводительное устройство удовлетворяет самым широким требованиям, предъявляемым к системам оповещения, и имеет необычайно низкую цену.

Надежность

Усилитель имеет защиту от перегрузки и короткого замыкания. Вентилятор с контролем температуры гарантирует высокую надежность при высокой выходной мощности и тихую работу при низкой выходной мощности. Схема защиты от перегрева отключает силовой каскад и активирует светодиодный индикатор на передней панели, если внутренняя температура достигает критического уровня вследствие плохой вентиляции или перегрузки.

Устройство может работать как от сети, так и от резервной батареи на 24 В, при этом переключение между режимами питания происходит автоматически. При использовании для аварийного и эвакуационного оповещения осуществляется контроль следующих функций: наличие питания от сети, наличие батарей, наличие контрольного сигнала, работа усилителя. Индикаторы на передней панели сигнализируют о состоянии контролируемых функций. Индикатор контрольного сигнала и состояния батарей можно выключить при использовании системы в общих целях оповещения. Для каждой контролируемой функции имеются отказоустойчивые реле (с нормальным током). Эти реле всегда активны, независимо от положения переключателей на задней панели.

Вход

В модели системе имеются два симметричных входа с контролем приоритета, каждый из которых имеет проходной вход. Это облегчает подключение удаленных систем, требующих контроля приоритета. В модели также реализован дополнительный линейный вход на 100 В для подключения усилителя к линии громкоговорителя 100 В для повышения выходной мощности в удаленных местах расположения.

Элементы регулировки усиления и уровня громкости расположены на задней панели устройства, что позволяет избежать случайной смены настроек. Выходной уровень отображается на измерительном приборе в виде планки светодиодов.

Выход

В усилителе встроены выходы на 70 В и 100 В для акустических систем постоянного напряжения и выход с низким сопротивлением для динамиков с нагрузкой 8 Ом.

Модель LBB 1938/20 имеет два отдельных выхода по 100 В с контролем приоритета для зон, в которых извещения поступают только через приоритетный вход, и для зон, извещения в которых через приоритетный вход не поступают.

Элементы управления и индикаторы

Передняя панель

• Измерительный прибор (светодиодные индикаторы
• для -20, -6, 0 дБ и индикатор питания)
• Индикатор работы батареи
• Индикатор перегрева
• Вентиляционное отверстие для принудительного
• воздушного охлаждения

Задняя панель

• Контроль уровня входа 1
• Контроль уровня входа 2
• Кнопка включения питания
• Выключатель питания

Подключения

• Приоритетный линейный вход 1 (XLR/
• симметричный)
• Линейный сквозной вход 1 (XLR/симметричный)
• Программный линейный вход 2 (XLR/
• симметричный)
• Линейный сквозной вход 2 (XLR/симметричный)
• Выходные контакты подключения
• громкоговорителя с управлением по приоритету
• Контакт источника питания 24 В пост. тока
• Три выходных контакта прямого подключения
• громкоговорителей
• Два контакта дополнительного 100 В входа
• Контакт управления включением входа 2
• Контакт управления приоритетом входа 1
• Винт заземления
• Сетевая розетка

Комплектация

• 1 x Усилитель мощности ;
• 1 x Кабель питания;
• 1 x Комплект монтажных кронштейнов для установки в стойку 19";
• 1 x Указания по технике безопасности.
