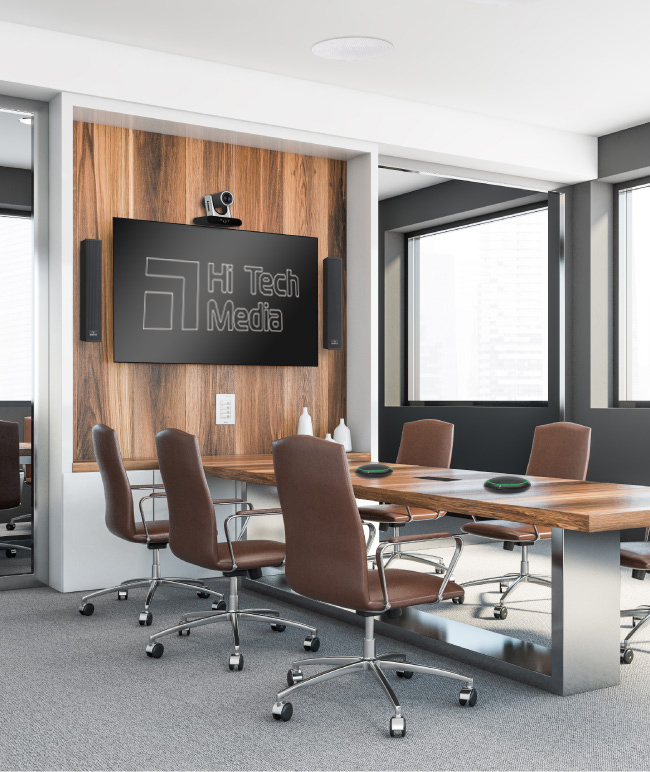

Переговорная среднего размера - №1

Требования:

1. Видеоконференц-связь высокого качества.
2. Привычные коммуникационные приложения - Skype, Lync, GoToMeeting и т.д.
3. Демонстрация документов на большом экране.
4. Подключение персональных устройств для демонстрации видео и документов.
5. Бронирование переговорной комнаты.

Возможности

1. Демонстрация контента с носимых устройств.
2. Формирование мультивью.
3. Удобство переключения источников с панелью управления.
4. Использование алгоритма AEC.
5. Выбор 1 или 2 микроф. массивов в зависимости от помещения для полного охвата зоны снятия речи (ограничение P300, 8 каналов AEC).
6. USB для передачи видео дает возможность выбора камеры с передачей видео по USB.
7. Настольный интерфейсный лючок для подключения по HDMI /питания 220 / USB.

Опциональные возможности:

1. Выбор микрофонных массивов / их размещения (стол, стена, потолок).
2. Удлинители интерфейсных сигналов.
3. Выбор акустических систем в зависимости от типа помещения.
4. Система бронирования.

РЕШЕНИЕ

Центром мультимедийной системы является компьютер HP WorkStation, с установленным программным кодеком для ВКС связи (Skype, Lync, GoToMeeting и т.д.) по вашему выбору.

Комплект Huddle middle Set # 4 + видеоотображение + BYOD + система бронирования переговорных

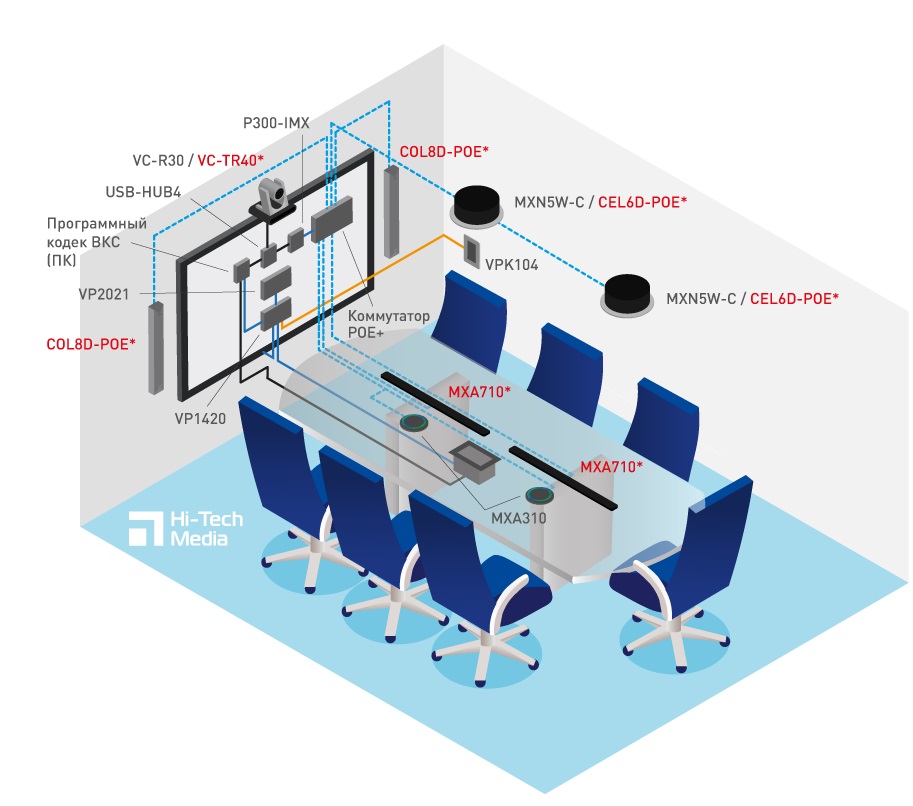

Huddle middle Set # 4

• 1 х PTZ-камера Lumens VC-R30 / Lumens VC-TR40.

• 1-2 х Микрофонный массив: настольный Shure MXA310 / настенный Shure MXA710.

• 1 х Процессор для аудио и видеоконференций Shure P300-IMX.

• 1-2 х А/C колонного типа Taverlab COL8D-POE/ потолочные Shure MXN5W-C / Taverlab CEL6D-POE.

• 1 х Презентационный коммутатор Aten VP2021.

• 1 х Коммутатор Aten VP1420.

• 1 х Панель управления Aten VPK104.

• 1 х Хаб WyreStorm USB-HUB4.

• 1 х Коммутатор с POE+.

• 1 х Система кабельной организации (интерфейсный лючок).

• 1 х Комплект интерфейсных кабелей.

Система видеоотображения

Устройства BYOD

Система бронирования переговорных

Рекомендуемое оборудование:

PTZ-камера

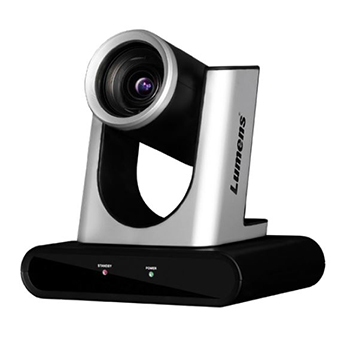

Поворотная IP камера Lumens VC-R30 HD Pan/Tilt/Zoom (PTZ) конференц-камера имеет USB 3.0, HDMI, 3G-SDI и Ethernet многоканальные интерфейсный выходы, 12х оптический зум. Камера оснащена сенсором Sony 1/2,8 дюйма с выходным разрешением Full HD 1080p и динамической частотой 60 кадров в секунду...

(Альтернатива: Lumens VC-TR40 - Поворотная камера с автотрекингом, 1080p/60, 20x zoom, одновременные выходы HDMI, Ethernet, 3G-SDI и USB)

Микрофонный массив

Shure MXA310 - настольный микрофонный массив Microflex Ecosystem обеспечивает безупречный захват речи, идеально подходит для конференц-залов с варьирующимся количеством участников. Программа Shure Intellimix® DSP Suite, Ethernet-разъем для подключения к сетям Dante; 10 программных конфигурационных шаблонов; веб-интерфейс удаленного управления, API для командных строк оборудования сторонних изготовителей; технология подавления радиопомех Commshield®

Оснащенный тремя выходами, CAM-210-PTZ может выводить видео через порт USB 3.0, порт HDMI или сетевое подключение. Управление сторонними устройствами осуществляется с помощью протокола VISCA. Встроенный веб-интерфейс и бесплатное программное обеспечение для ПК предоставляют расширенные настройки...

(Альтернатива: Настенный Shure MXA710)

Процессор для аудио и видеоконференций

Shure P300-IMX - процессор аудиоконференц-связи IntelliMix P300-IMX предназначен для быстрой и легкой организации АВ конференций, обеспечивает высококачественное звучание благодаря алгоритмам DSP, оптимизированным для конференц-систем с микрофонами Microflex Advance и Microflex Wireless. Благодаря алгоритмам подавления акустического эха, уменьшению шума и автоматической регулировке усиления для каждого из 8 каналов Dante, P300 обеспечивает эхо- и шумоподавление в конференц-зале, что облегчает общение и совместную работу. Простой в установке и настройке, P300 оснащен Dante, аналоговыми, USB и мобильными возможностями подключения, которые делают объединение систем и совместную работу с ноутбуками и мобильными устройствами быстрее и легче, чем когда-либо...

Акустическая система

TaverLab Neodimium COL8D-POE - активная колонна со встроенным Dante модулем, 2,75"x8. Кратковременная мощность устройства может достигать 180 Вт (стандарт GB/T 12060.5-2011). Конструкция симметричной магнитной цепи блока снижает нежелательные гармонические искажения низкочастотной составляющей, что полностью удовлетворяет требованиям человеческого уха к качеству звука...

Презентационный коммутатор

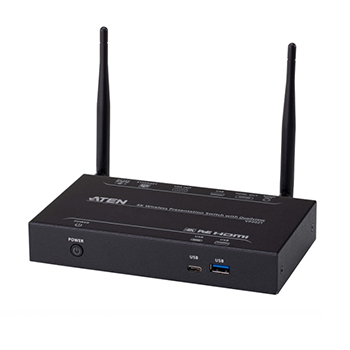

Aten VP2021 - беспроводной 4K презентационный коммутатор с функцией Quad View: поддержка просмотра нескольких видов отображения по беспроводному подключению; режим модерации; несколько инструментов для совместной работы; управление с помощью сенсорных USB-устройств (USB touch back)...

Презентационный матричный коммутатор

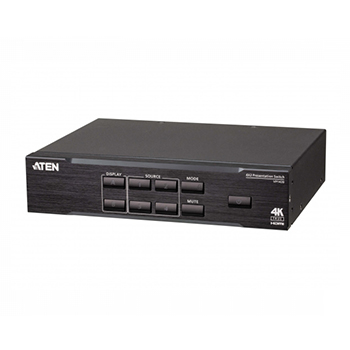

4 x 2 True 4K презентационный матричный коммутатор - Aten VP1420. Это многофункциональный коммутатор для проведения презентаций, объединяющий в одном компактном корпусе матричный видео-переключатель, True 4K масштабатор, процессор для обработки звуковых сигналов и аналого-цифровой преобразователь. Обладая четырьмя аналоговыми/цифровыми входами и двумя HDMI-выходами, он предназначен для улучшения восприятия профессиональных презентаций в конференц-залах малого и среднего размера...

Панель управления

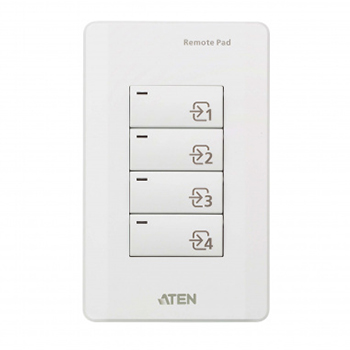

Aten VPK104 - это замыкающая контакты 4-кнопочная панель дистанционного управления, которая разработана для совместного использования с презентационными матричными коммутаторами VP1420/VP1421...

USB - ХАБ

WyreStorm USB-HUB4 - USB 3.0 Superspeed хаб, 4 порта (до 5Гб/с). Это простое устройство для расширения возможностей USB-подключения ваших устройств. Дополните решение от WyreStorm, подключив хаб кабелем USB 3.0 CAB-UAOC-15 для передачи на большие расстояния высокоскоростного USB 3.0. USB-HUB4 также является отличным дополнением к линейке решений для унифицированных коммуникаций Apollo. Несмотря на простоту, мы учли профессиональную установку, включив набор монтажных кронштейнов, чтобы легко установить хаб под столом или за дисплеем...

Система видеоотображения

В качестве средства отображения информации мы рекомендуем Ультраширокие интерактивные дисплеи PANA, интерактивные панели и информационные дисплеи Hikvision; коммерческие телевизоры LG.

Демонстрация презентационных материалов с персональных устройств

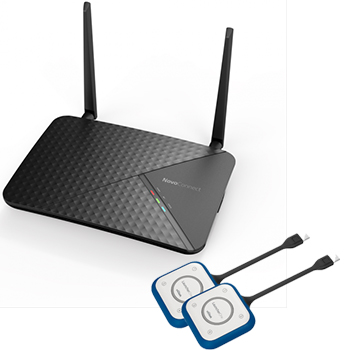

Концепция BYOD (принеси своё устройство) реализована с помощью решений для совместной работы Vivitek. Устройства подключаются к ноутбукам, планшетам и смартфонам, не требует установки драйверов - вы сможете отображать содержимое своего экрана и превратите любой монитор в интерактивный.

Система бронирования переговорных

Современный офис требует современных решений. Для бронирования переговорной комнаты мы предлагаем использовать систему бронирования Extron на панелях Touch Link.

Конечно же, мы также предусмотрели всю необходимую коммутацию, кабели, лючки и удлинители.
