Запись и потоковая трансляция: единый AV-процесс от источника сигнала до контент-платформы

• Содержание:
• Почему запись и стриминг сегодня — это не просто «записать видео»
• 1. Что такое медиапроцессор и его роль в AV-системе
• 2. Работа системы: от источников к готовому контенту
• 3. Что умеет Lumens CaptureVision LC
• 4. Законченный рабочий процесс на одной платформе
• 5. Как спроектировать решение: пять вопросов, на которые нужно ответить, чтобы правильно подобрать модель устройства
• 6. Критерии выбора медиапроцессора: отличия моделей
• 7. CaptureVision LC и другие подходы к записи: в чем разница
• 8. Почему единая архитектура упрощает эксплуатацию
• 9. Чек-лист перед проектированием
• 10. Подсказки при выборе устройств
• Заключение

Где используются медиапроцессоры:

• образование,
• корпоративное обучение,
• судебные залы,
• мероприятия,
• профессиональное производство контента.

• Почему запись и стриминг сегодня — это не просто «записать видео»

В современной AV-системе одного устройства записи зачастую недостаточно. Нужно одновременно получить сигнал от несколько источников, выбрать нужный кадр, объединить видео и аудио, сформировать программный выход, сохранить исходные материалы, передать готовый контент в прямой эфир и затем управлять полученными файлами.

Гораздо удобнее решать комплекс задач с помощью одного устройства. Рассмотрим, как эту задачу можно решать на примере Lumens CaptureVision LC. Устройства данной серии объединяют захват сигнала, переключение, производство, многоканальную запись, потоковую трансляцию, хранение и интеграцию с контент-платформами в одном медиапроцессоре.

Где востребован такой подход?

В стационарных системах записи лекций и гибридного обучения, корпоративного обучения, судебных заседаний и профессионального производства мероприятий — там, где важны стабильность, повторяемость рабочего процесса, работа по расписанию и централизованное управление контентом.

• 1

  Что такое медиапроцессор и его роль в AV-системе

Медиапроцессор выступает центральным узлом интегрированного AV-процесса. К нему могут подключаться камеры с автотрекингом, PTZ-камеры, документ-камеры, компьютеры с презентациями, аудиоисточники и сетевые источники. В зависимости от выбранной модели используются HDMI, SDI, IP, USB и NDI.

На выходе система формирует программный сигнал для дисплеев, запись в виде файлов и поток для поддерживаемых стриминг- или контент-платформ. При этом исходные материалы также могут сохраняться отдельно — если это предусмотрено моделью и проектом.

Типовые компоненты решения

• Медиапроцессоры — Lumens LC300 / LC200 / LC100 — отвечают за многоканальный захват, переключение, запись, потоковую трансляцию и хранение.
• Видеоисточники — камеры с автотрекингом, PTZ-камеры, документ-камеры, ПК с презентацией, например, .ppt или другие, а также источники HDMI, SDI, IP, USB или NDI, поддерживаемые выбранной моделью.
• Аудиоисточники — локальные микрофоны и аудио, встроенное в сигналы через интерфейсы, например, HDMI/SDI.
• Сеть и стриминг — IP AV-вход, потоковая трансляция, удаленное управление, загрузка файлов и интеграция со сторонними платформами.
• Отображение и хранение — передача программного выхода на дисплеи и сохранение записей во внутреннем, внешнем или сетевом хранилище.

• 2

  Работа системы: от источников к готовому контенту

Архитектуру записи и потоковой трансляции удобно разделить на три этапа:

• вход,
• обработка,
• выход и распределение.

На вход поступают AV-источники, внутри медиапроцессора выполняются производство, переключение, компоновка и кодирование, а затем результат распределяется между дисплеями, файлами записи и стриминг-платформами.

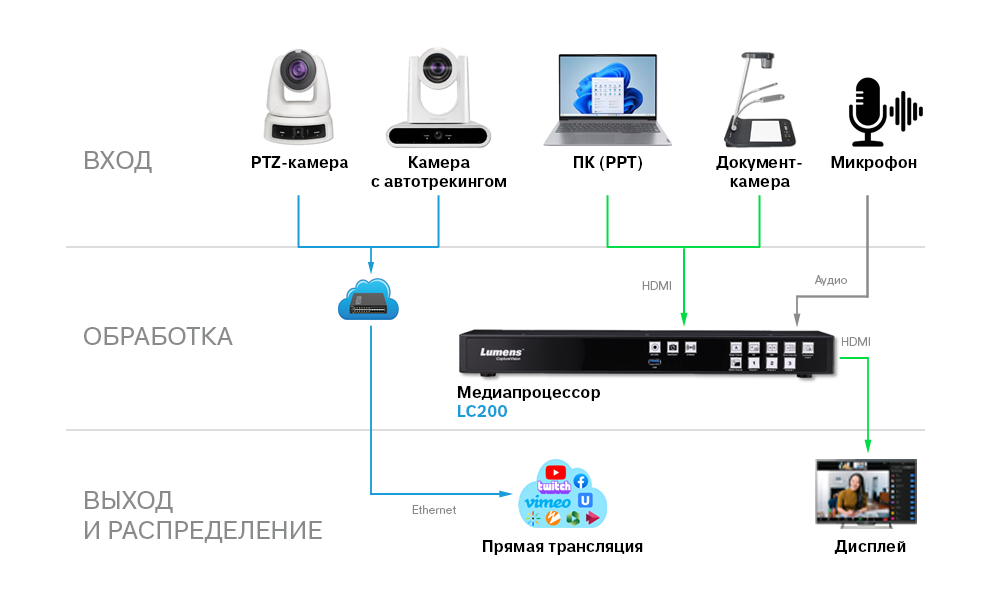

Рисунок 1. LC200 объединяет контент камер, презентаций, документ-камеры и аудио в единый производственный процесс.

Пять этапов обработки

1. Захват сигнала: прием HDMI, SDI, IP, USB и других AV-источников, поддерживаемых выбранной моделью.
2. Производство в реальном времени: выбор источников, переключение, создание подложки, настройка компоновки и наложение графики.
3. Одновременная запись: в зависимости от модели можно одновременно сохранять программный выход и отдельные потоки источников.
4. Потоковая трансляция: программный выход передается на поддерживаемые стириминг-платформы или сетевые конечные точки.
5. Хранение и управление: файлы сохраняются, в соответствии с настроенным рабочим процессом могут резервироваться или загружаться на NAS, FTP или контент-платформы.

• 3

  Что умеет Lumens CaptureVision LC

• Многоканальное переключение и микширование. Несколько источников HDMI, SDI, IP, USB и других типов можно объединять для переключения в реальном времени, подготовки раскладки, подложек, многокамерного производства и т.д.. Доступные интерфейсы зависят от модели выбранного устройства.
• Многоканальная запись. Можно одновременно записывать программный выход и отдельные источники — для постобработки, резервного копирования и повторного использования контента.
• Потоковая трансляция. Контент можно напрямую передавать на поддерживаемые платформы. Отдельные модели поддерживают запись и живую трансляцию вплоть до 4K.
• Профессиональное AV-производство. Поддерживаются логотипы, нижние титры, фоны и временные метки, а также компоновки picture-in-picture (картинка-в-картинке), side-by-side (картинка рядом с картинкой) и quad view (деление экрана на 4 части).
• Автоматизированное управление файлами. Система работает с локальным и внешним хранением и может автоматически загружать записи на NAS, FTP и облачные серверы.
• Централизованное управление и интеграция. Поддерживаются удаленное управление, запись и стриминг по расписанию, а также интеграция с Panopto, Kaltura, Opencast и сторонними системами AV-управления.

Многоканальное производство: когда источников становится много

Медиапроцессор объединяет разные источники в едином интерфейсе производства. При проектировании важно сначала определить количество и тип входных интерфейсов, а затем — необходимое количество каналов и варианты компоновки. Презентационные источники, камеры и документ-камеры можно переключать или объединять в зависимости от сценария.

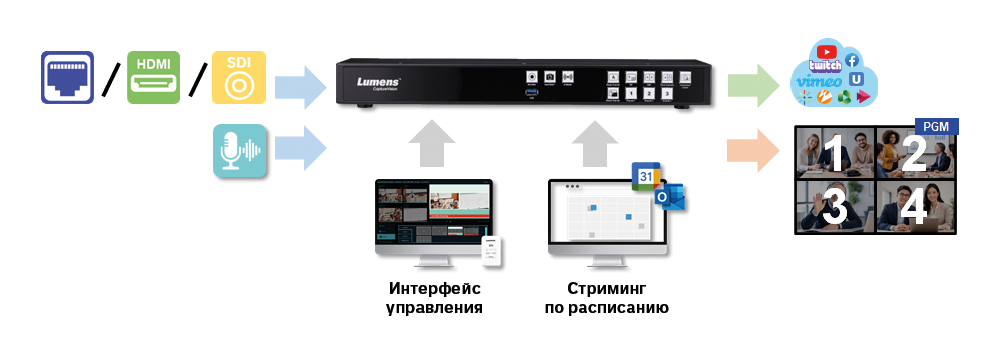

Рисунок 2. Интерфейс управления CaptureVision централизует мониторинг источников, переключение сцен и изменение компоновки.

• 4

  Законченный рабочий процесс на одной платформе

Одна из сильных сторон медиапроцессора — возможность построить законченный рабочий процесс на одной платформе. Рассмотрим на примере систем с применением серии Lumens LC, где одновременно нужны несколько камер, презентационный контент, документ-камера, аудио, запись и онлайн-трансляция.

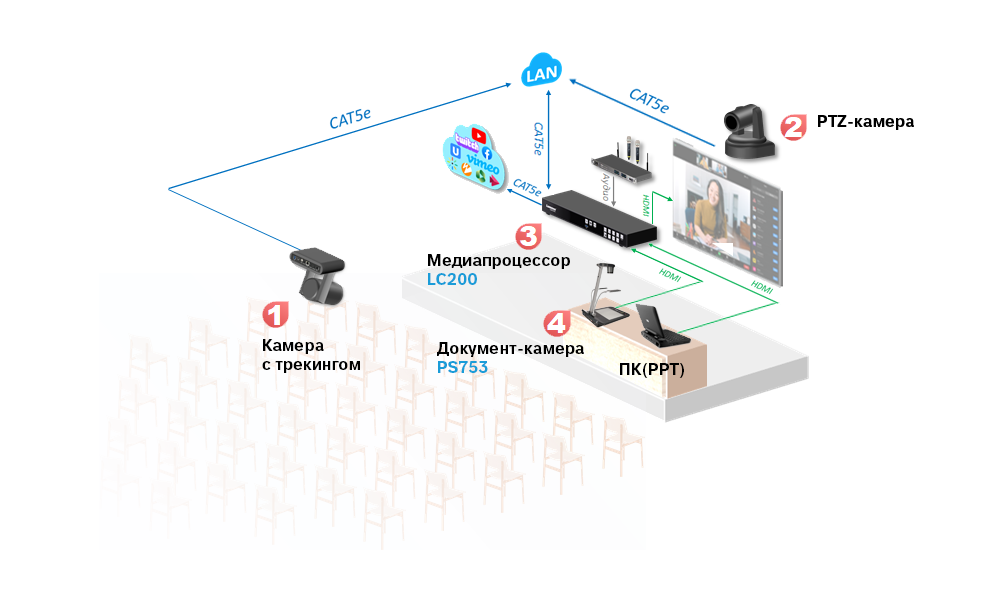

Рисунок 3. Эталонная архитектура записи и потоковой трансляции на базе LC200 для умных классов и лекционных залов.

Два типовых сценария

• Система записи лекций: камеры с автотрекингом, PTZ-камеры, документ-камеры и презентационный контент объединяются для многоканальной записи, переключения и стриминга в средах гибридного обучения.
• Система производства мероприятий: несколько камер, аудио- и презентационные источники объединяются для переключения в реальном времени, записи, потоковой трансляции и распределения IP-сигналов.

Области применения

• 5

  Как спроектировать решение: пять вопросов, на которые нужно ответить, чтобы правильно подобрать модель устройства

1. Источники сигнала

   Сколько источников будет в системе? Какое у них разрешение? Какие интерфейсы нужны — HDMI, SDI, IP, USB, NDI?

2. Запись

   Нужно сохранять только программный выход, отдельные источники или оба типа материалов одновременно?

3. Трансляция (Streaming)

   Какое разрешение требуется, какая платформа используется и каковы требования к сетевой передаче?

4. Управление контентом

   Нужны ли локальное хранение, NAS/FTP, резервное копирование и интеграция с контент-платформой?

5. Рабочий процесс управления

   Достаточно ли локальной работы устройства или нужны удаленное управление и расписание?

• 6

  Критерии выбора медиапроцессора: отличия моделей

Рассмотрим критерии выбора медиапроцессора на примере серии Lumens LC: среди моделей LC300, LC300S, LC200, LC100 и LC100N. Выбор определяется прежде всего количеством каналов, разрешением и типами входных сигналов. Дополнительно учитываются NDI/IP, UVC, SDI, объем внутреннего хранения и требования к интеграции.

*При одновременном кодировании LC300 четырех видеоканалов каждый канал поддерживает до 1080p50/60.

Краткий ориентир по выбору

• LC300 / LC300S — когда нужны 4 канала, 4K-запись/стриминг, поддержка экосистемы NDI или UVC-выход. LC300S — если дополнительно требуется 12G-SDI.
• LC200 — для 4-канального Full HD-производства по HDMI/IP, когда UVC, SDI и экосистема NDI не являются обязательными.
• LC100 — для 2-канальных Full HD-приложений с SDI- или USB-видеовходом.
• LC100N — когда требуется 2-канальный Full HD и поддержка NDI HX2.

• 7

  CaptureVision LC и другие подходы к записи: в чем разница

Серию LC полезно рассматривать не как универсальную замену любому AV-оборудованию, а как отдельный класс интегрированных медиапроцессоров для стационарных рабочих процессов записи и потоковой трансляции.

• 8

  Почему единая архитектура упрощает эксплуатацию

Когда запись, трансляция, производство и управление файлами строятся из нескольких независимых устройств и программ, рабочий процесс становится сложнее: требуется согласовать сигналы, управление, хранение и расписание между разными компонентами.

CaptureVision LC объединяет эти функции в одной архитектуре. Для стационарных инсталляций это особенно важно: система может работать по расписанию, управляться удаленно, одновременно записывать и транслировать контент, сохранять исходные материалы и передавать готовые файлы в NAS, FTP или контент-платформы.

• 9

  Чек-лист перед проектированием

• Количество видеоисточников и фактически необходимые интерфейсы: HDMI, SDI, IP, USB, NDI.
• Необходимость одновременной записи программного выхода и отдельных потоков источников.
• Разрешение записи и потоковой трансляции, включая необходимость 4K.
• Необходимость UVC, 3G-SDI/12G-SDI и поддержки экосистемы NDI.
• Внутреннее и внешнее хранение, резервное копирование на NAS/FTP и загрузка контента.
• Запись/стриминг по расписанию, удаленное управление и интеграция со сторонними системами AV-управления.
• Интеграция с Panopto, Kaltura, Opencast или другими контент-платформами.

Выбор LC300S, LC300, LC200, LC100 или LC100N осуществляется на основании всех перечисленных требований.

• 10

  Подсказки при выборе устройств

Как выбрать между LC300/LC300S, LC200 и LC100?

• При требованиях к 4K, 4 каналам, NDI или UVC в первую очередь следует рассматривать LC300/LC300S.
• Для 4-канального Full HD по HDMI/IP — LC200.
• Для 2-канальных приложений с SDI или USB — серия LC100.

Может ли серия LC одновременно записывать и выполнять потоковую трансляцию?

Да. В зависимости от модели серия LC может записывать программный выход и отдельные AV-источники одновременно с потоковой трансляцией.

Какую модель выбрать, если требуется NDI?

• Для 2-канального Full HD с NDI HX следует рассматривать LC100N.
• Для 4 каналов, 4K и полного рабочего процесса NDI — LC300/LC300S.

В чем разница между LC300 и LC300S?

• Обе модели поддерживают 4-канальные рабочие процессы 4K.
• LC300S дополнительно поддерживает и 12G-SDI.

• Заключение

Для AV-систем, где запись и потоковая трансляция являются частью более широкого производственного процесса, решения серии Lumens CaptureVision помогают решить ряд сопутствующих задач. Серия объединяет захват нескольких источников, переключение, компоновку, запись, трансляцию, хранение, автоматизацию и управление контентом в единой архитектуре.

При выборе решения важно смотреть не на одну характеристику, а на весь рабочий процесс: какие источники подключаются, сколько каналов нужно обрабатывать и записывать, какое разрешение требуется, куда должен поступать готовый контент, как он будет храниться и насколько важны расписание, удаленное управление и интеграция с контент-платформами.
