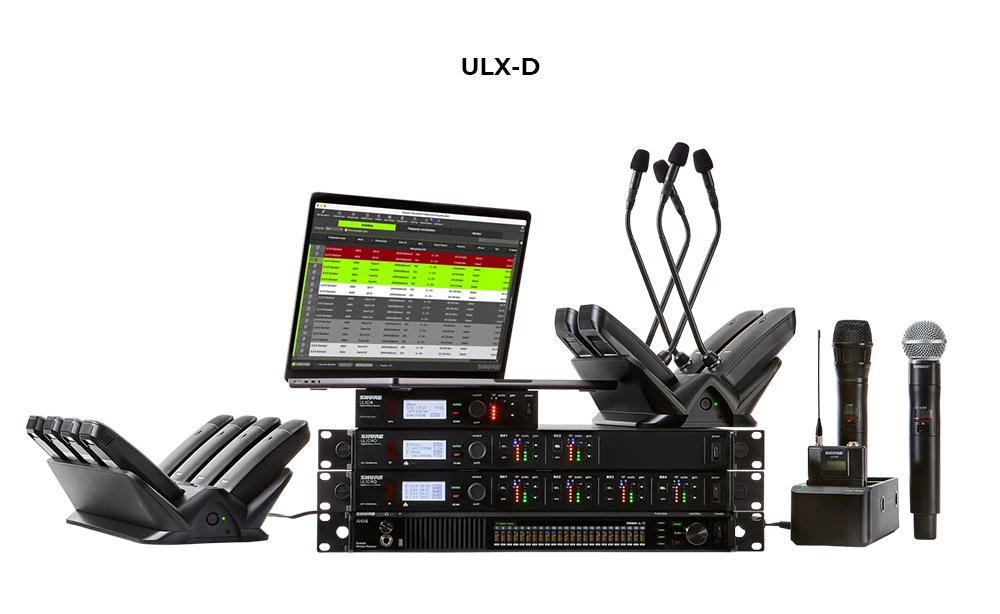

• 11. ULX-D: многоканальная система для студий и вещательных комплексов

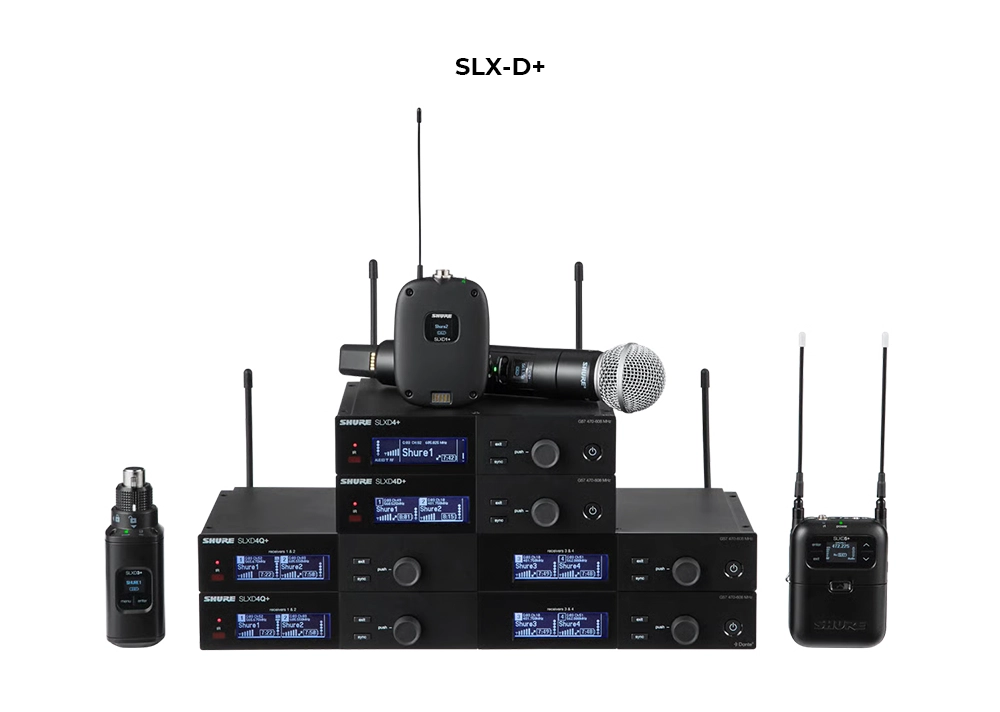

• 12. SLX-D+: система для небольших студий и выездных групп
• 13. ANX4: масштабируемый приёмник для Axient Digital и ULX-D
• 14. Сравнение радиосистем SLX-D+, ULX-D и Axient Digital

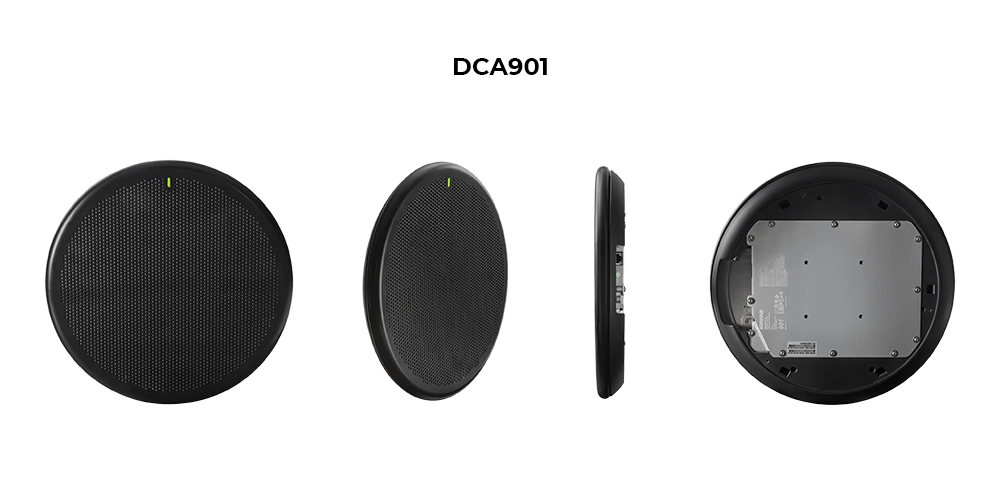

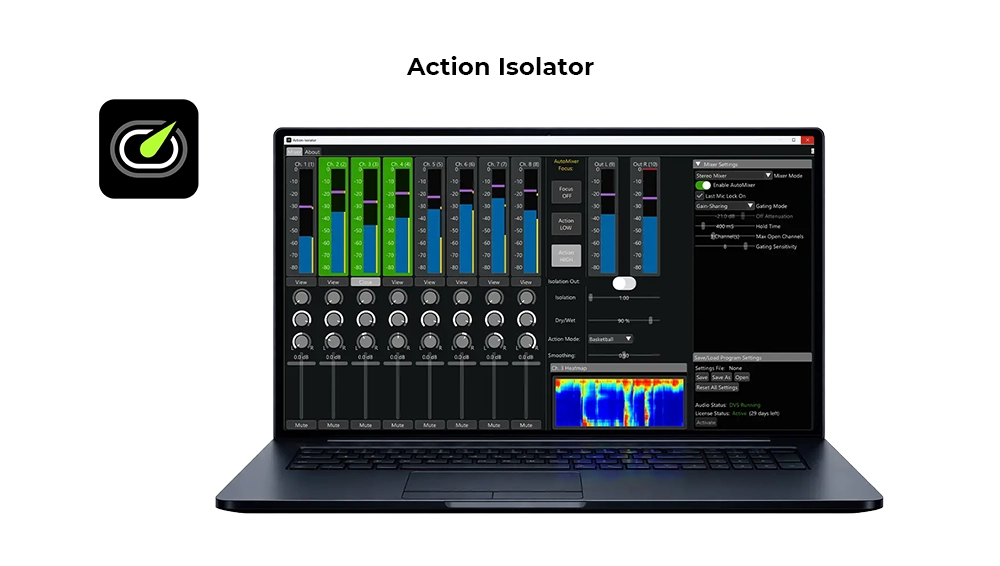

• 15. DCA901 и Action Isolator: управляемый захват звука для спортивного бродкаста

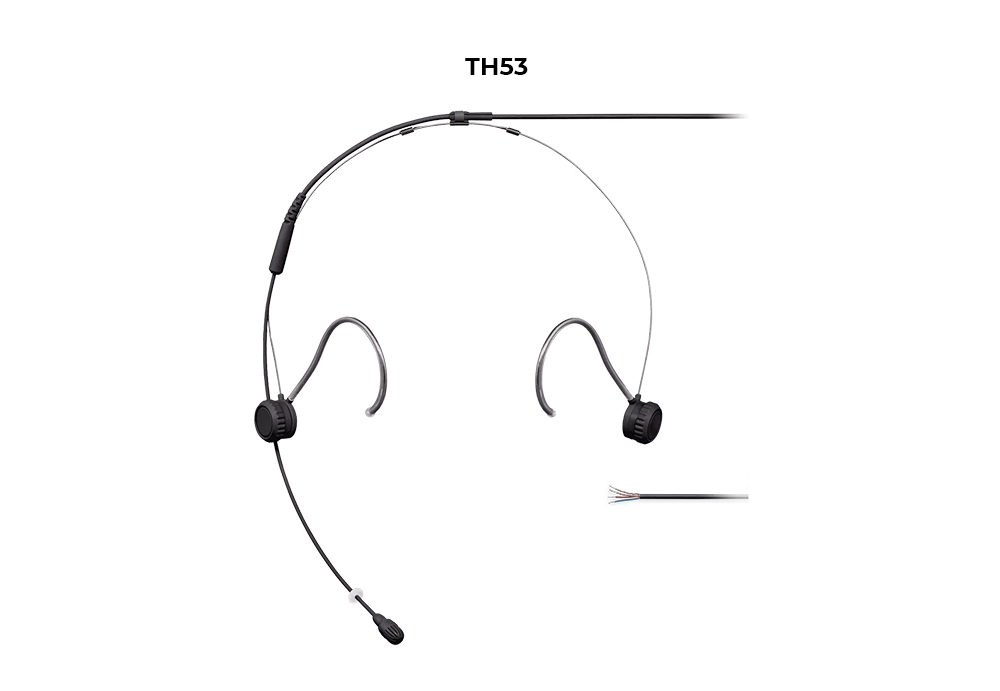

• 16. TwinPlex: премиальные петличные и головные микрофоны

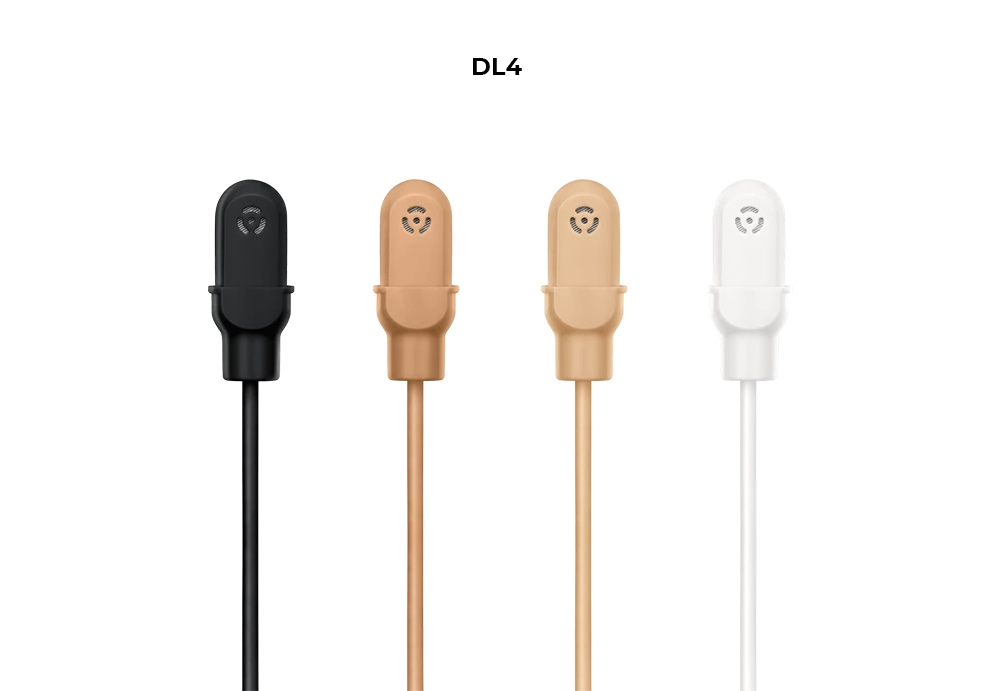

• 17. DuraPlex: микрофоны для тяжёлых условий

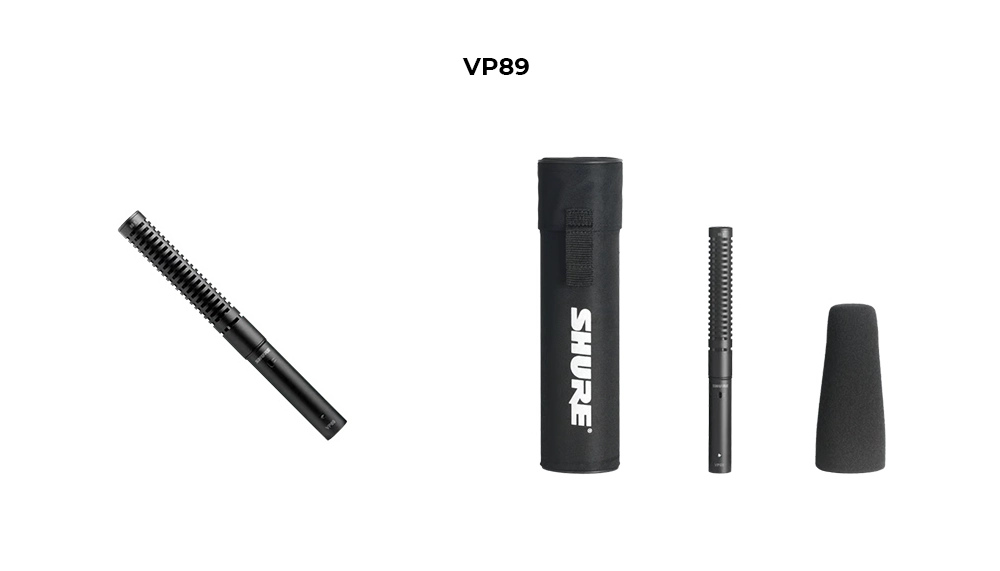

• 18. VP89: модульный микрофон-пушка
• 19. Мобильная журналистика
• 20. Примеры построения систем
• 21. Почему Shure удобен для бродкаста
• 22. Проверка системы перед эфиром
• 23. Заключение

• 1

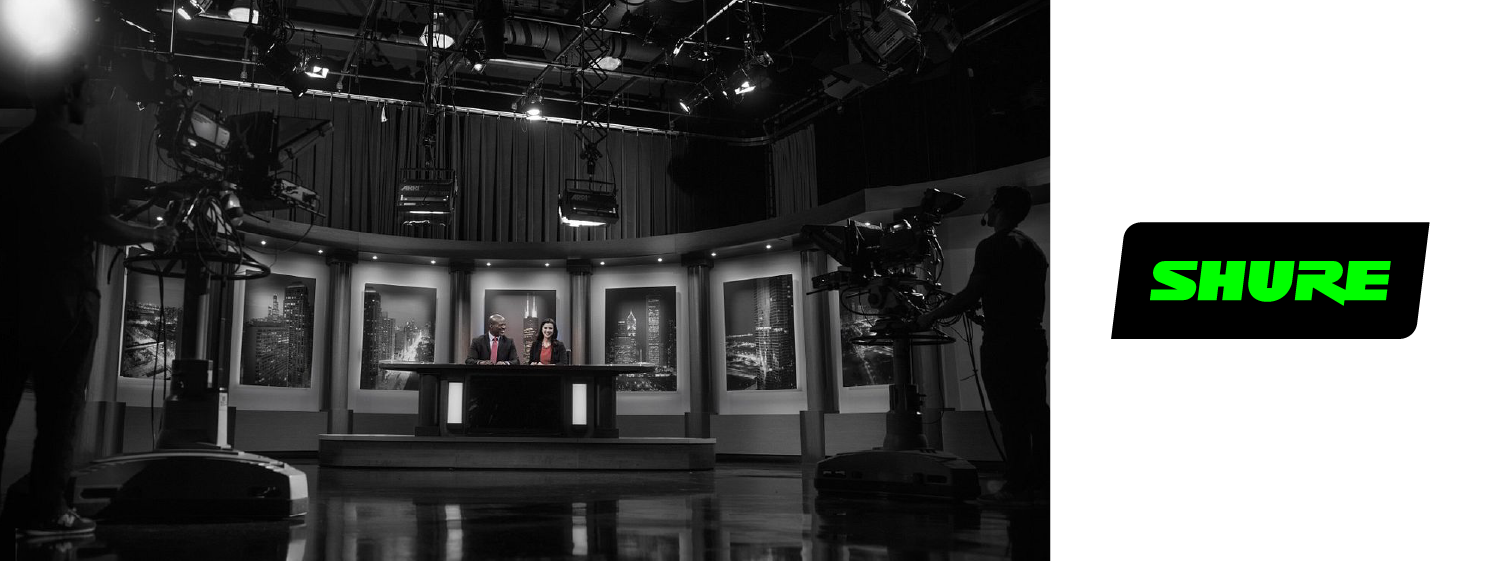

  Профессиональный звук Shure для телевидения, прямых трансляций и выездного производства

В профессиональном телевещании звук должен оставаться разборчивым и стабильным независимо от места работы: в подготовленной студии, на спортивной арене, в концертном зале, на натурной съёмке или во время срочного прямого включения.

Для зрителя любое выпадение радиосигнала, перегруженный микрофонный вход или потерянная реплика воспринимаются как серьёзная ошибка всего производства. Поэтому вещательная радиосистема — это не просто микрофон и приёмник.

Вещательная радиосистема включает:
• микрофонный капсюль
• поясной, ручной или подключаемый передатчик
• приёмный радиочастотный тракт
• антенную систему
• частотную координацию
• контроль аккумуляторов
• аудиосеть
• программное управление
• резервирование наиболее важных каналов

Экосистема Shure позволяет строить такие системы на разных уровнях: от мобильного журналиста со смартфоном до крупного телевизионного комплекса с десятками радиоканалов.

В неё входят:
• флагманская радиосистема Axient Digital
• многоканальная платформа ULX-D
• универсальная система SLX-D+
• масштабируемый приёмник ANX4
• микрофонный массив DCA901

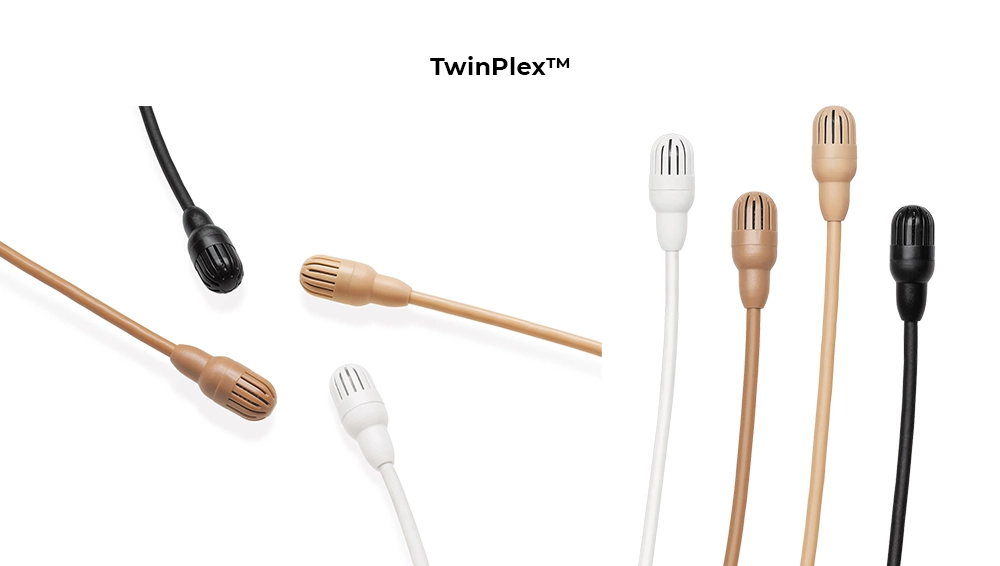

• петличные и головные микрофоны TwinPlex и DuraPlex
• модульный микрофон-пушка VP89

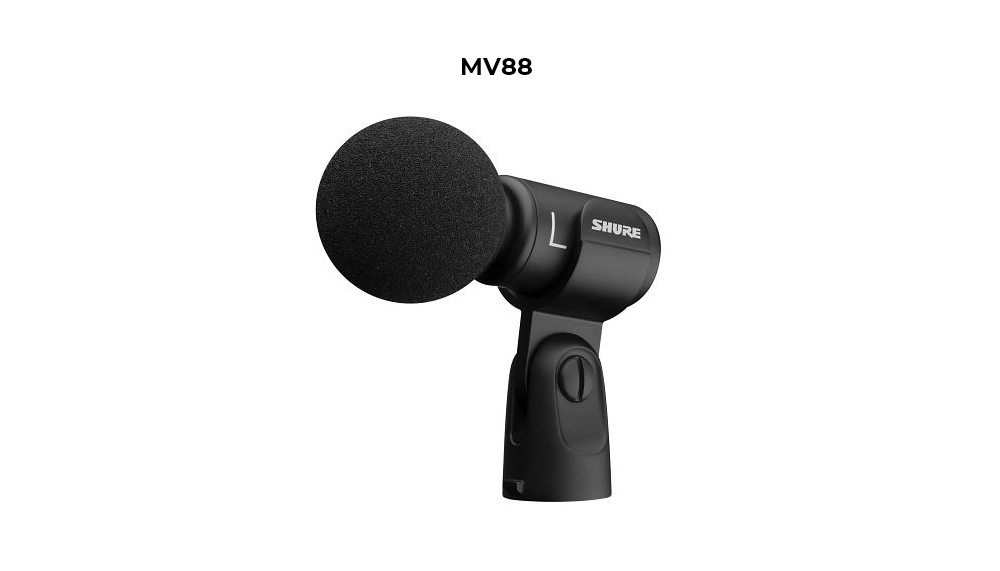

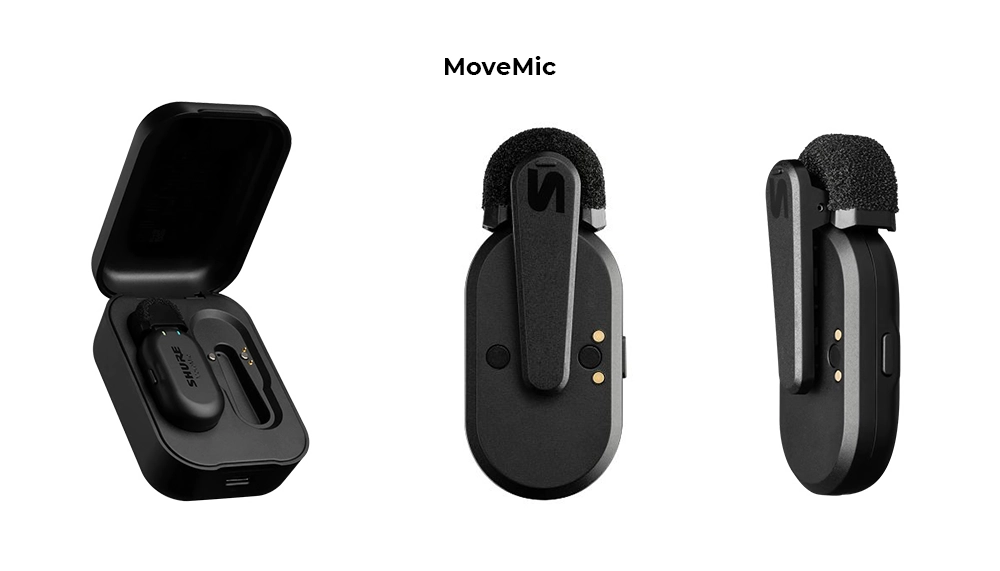

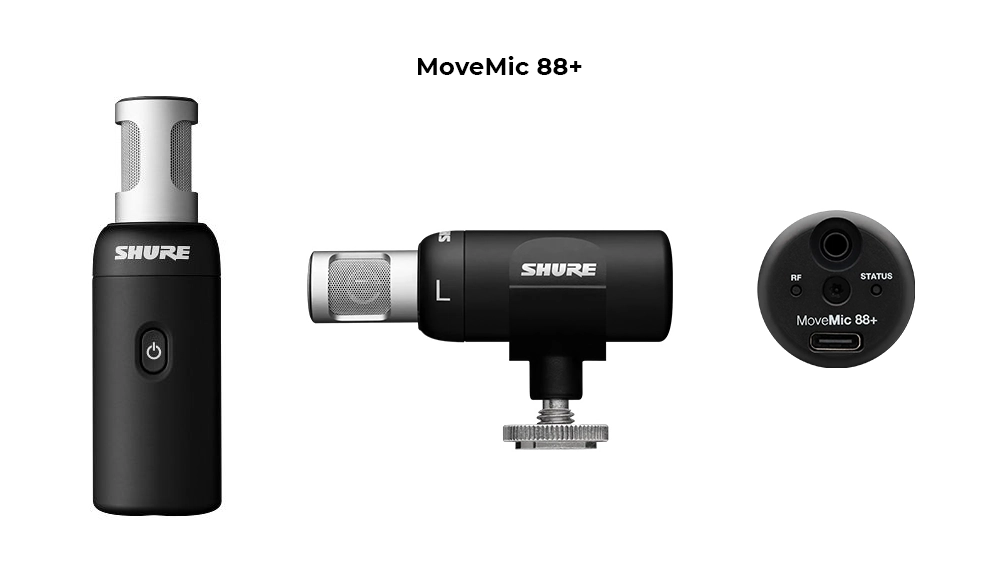

• мобильные решения MV88+, MoveMic 88+ и MoveMic
• Wireless Workbench, ShowLink, Dante и AES67

Материал подготовлен на основе исходного руководства Shure по выбору вещательного оборудования и дополнен техническими сведениями о профессиональном применении систем.

• 2

  Что необходимо определить до выбора оборудования

Формат производства

Первый вопрос — не бюджет и не конкретная модель, а характер программы:
• запись или прямой эфир
• стационарная или выездная работа
• один ведущий или большой состав участников
• контролируемая студия или неизвестная радиочастотная обстановка
• короткий сюжет или многочасовая трансляция
• локальное производство или удалённая схема REMI
• подключение к камере, рекордеру, микшеру или сетевой аппаратной

Чем выше цена ошибки, тем больше внимания нужно уделять резервированию частот, дистанционному управлению передатчиками и состоянию радиолинии.

Количество каналов

Следует считать не только микрофоны, которые видны в кадре. В проект необходимо заложить:
• основные эфирные каналы
• резервные передатчики
• гостевые микрофоны
• корреспондентские позиции
• микрофоны операторской удочки
• служебные и запасные каналы
• возможное расширение программы

Канал с частотным разнесением может занимать две радиочастоты и два приёмных канала, хотя на выходе получается один аудиосигнал. Это необходимо учитывать при расчёте приёмников и доступного спектра.

Радиочастотная обстановка

До заказа оборудования следует определить:
• разрешённые в регионе диапазоны
• действующую телевизионную сетку
• частоты местных передатчиков
• другие радиосистемы на площадке
• уровень фонового радиочастотного шума
• наличие помех от светового, видео- и коммуникационного оборудования
• расстояния и предполагаемые зоны покрытия

Рабочие диапазоны и допустимая мощность передатчиков зависят от региональной версии оборудования. Широкий диапазон настройки упрощает координацию, но не отменяет требования местного законодательства.

Аудиотракт

Необходимо заранее выбрать основной и резервный способы передачи звука:
• аналоговые балансные выходы
• AES3
• Dante
• AES67
• непосредственное подключение к камере
• запись в звуковой рекордер
• комбинированная схема

Для Dante и AES67 отдельно проектируются синхронизация, пропускная способность, качество обслуживания трафика, многоадресная передача и резервирование сети.

• 3

  Основные критерии выбора решений

В статье можно ознакомиться с подробной информацией по каждому решению Shure для броадкаста. Особенности решений, описанные ниже, помогут быстро выбрать нужную тему.

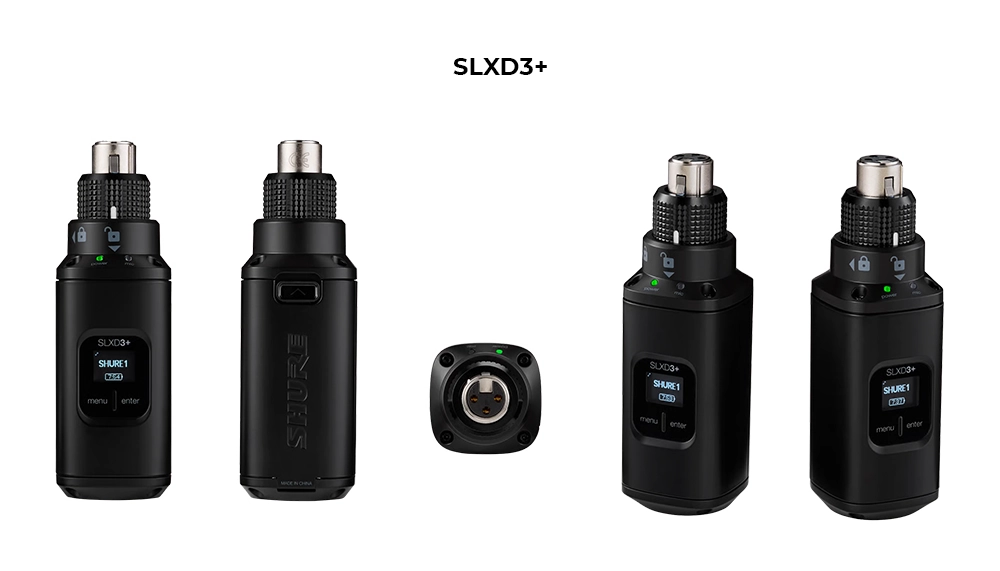

Радиосистема SLX-D+ обеспечивает качественный цифровой радиотракт для небольших студий и выездных групп. ULX-D подходит для плотных многоканальных инсталляций и вещательных комплексов с Dante. Axient Digital предназначена для эфиров, в которых необходимы максимальная устойчивость, частотное разнесение, ShowLink и постоянный контроль каждого радиоканала.

Беспроводной приёмник ADX5D переносит возможности радиосистемы Axient Digital в камеру и звуковую сумку. Сменные панели DB15, DB25 и TA3 позволяют использовать один приёмник в разных производственных конфигурациях. Ручной передатчик ADX2FD защищает критически важный ручной канал двумя несущими. Пара поясных передатчиков AD1 или ADX1 с Y-кабелем создаёт частотно-разнесённый тракт для одной петлички. Поясной микро-передатчик ADX1M решает задачи скрытой установки, а передатчик-плагон ADX3 превращает VP89 в управляемый беспроводной микрофон-пушку.

Головные микрофоны TwinPlex обеспечивают натуральное и стабильное звучание речи. Серия петличных и головных микрофонов DuraPlex выдерживает воду, пот и пыль. Микрофонный массив DCA901 создаёт до восьми управляемых зон пространственного захвата. А микрофон-пушка VP89 закрывает задачи направленной записи в студии, на выезде и на спортивной площадке.

• 4

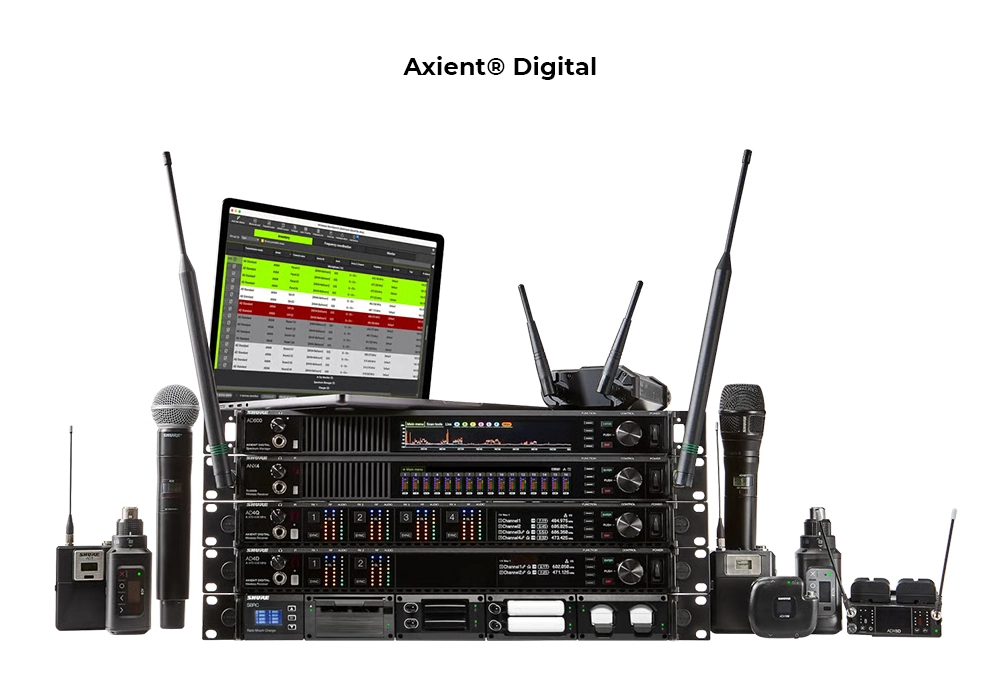

  Axient Digital: радиосистема для критически важного эфира

Axient Digital — флагманская беспроводная платформа Shure для телевидения, кинопроизводства, крупных спортивных трансляций, концертных эфиров и других проектов, где потеря сигнала недопустима.

Система отличается не одной характеристикой, а сочетанием нескольких уровней защиты:
• True Digital Diversity
• Quadversity
• частотное разнесение
• контроль качества радиоканала
• обнаружение и обход помех
• дистанционное управление ShowLink
• широкий диапазон настройки
• стандартный режим и High Density
• шифрование AES-256
• Wireless Workbench
• сетевые аудиовыходы Dante и AES67

True Digital Diversity

В обычной системе разнесённого приёма приёмник выбирает сигнал одной из двух антенн. Axient Digital использует два полноценных цифровых радиотракта на каждый приёмный канал и объединяет информацию с учётом качества каждого тракта.

Это повышает устойчивость к:
• многолучевым помехам
• отражениям от металлоконструкций и декораций
• кратковременным радиочастотным провалам
• изменению положения передатчика относительно антенн
• затенению сигнала телом человека
• локальным источникам помех

На индикаторе качества канала оценивается не только уровень принятого сигнала, но и фактическое качество цифрового приёма.

Высокий уровень сигнала сам по себе ещё не гарантирует надёжную работу: мощная несущая может находиться на фоне высокого радиочастотного шума. Поэтому во время проверки зоны покрытия необходимо контролировать и уровень, и качество канала.

Quadversity

Quadversity позволяет назначить одному приёмному каналу четыре антенных входа.

Это используется для:
• расширения зоны покрытия
• организации двух территориально разнесённых зон
• работы в сложной архитектуре стадиона или павильона
• повышения устойчивости в зонах с неоднородным радиочастотным полем

Например, одна пара антенн может обслуживать основную студию, а вторая — соседнюю сцену или закулисную зону.

Quadversity не исправляет ошибки проектирования. Необходимо отдельно рассчитать потери в коаксиальных линиях, усиление, питание активных антенн, расположение распределителей и максимальный входной уровень приёмного тракта.

Спектральная эффективность

Axient Digital поддерживает два основных режима передачи:
• Стандартный режим обеспечивает оптимальное покрытие и задержку около 2 мс.
• High Density увеличивает количество одновременно работающих каналов при задержке около 2,9 мс. Shure указывает возможность разместить до 47 активных каналов в телевизионной полосе 6 МГц или до 63 каналов в полосе 8 МГц.

Это расчётные предельные значения для правильно скоординированной системы. Фактическое количество каналов зависит от доступного спектра, уровня помех и региональных ограничений.

Ширина настройки отдельных компонентов может достигать 184 МГц. Это упрощает работу телекомпаний и прокатных организаций, которым приходится эксплуатировать один парк оборудования в разных городах и странах.

Качество аудио и подключение

Axient Digital обеспечивает:
• частотный диапазон 20 Гц – 20 кГц
• динамический диапазон более 120 дБ
• задержку около 2 мс в стандартном режиме
• шифрование AES-256
• аналоговые выходы
• AES3
• Dante
• AES67

Приёмники AD4D и AD4Q имеют соответственно два и четыре радиоканала. Они подходят для стационарных стоек, аппаратных, передвижных телевизионных станций и крупных распределённых систем.

• 5

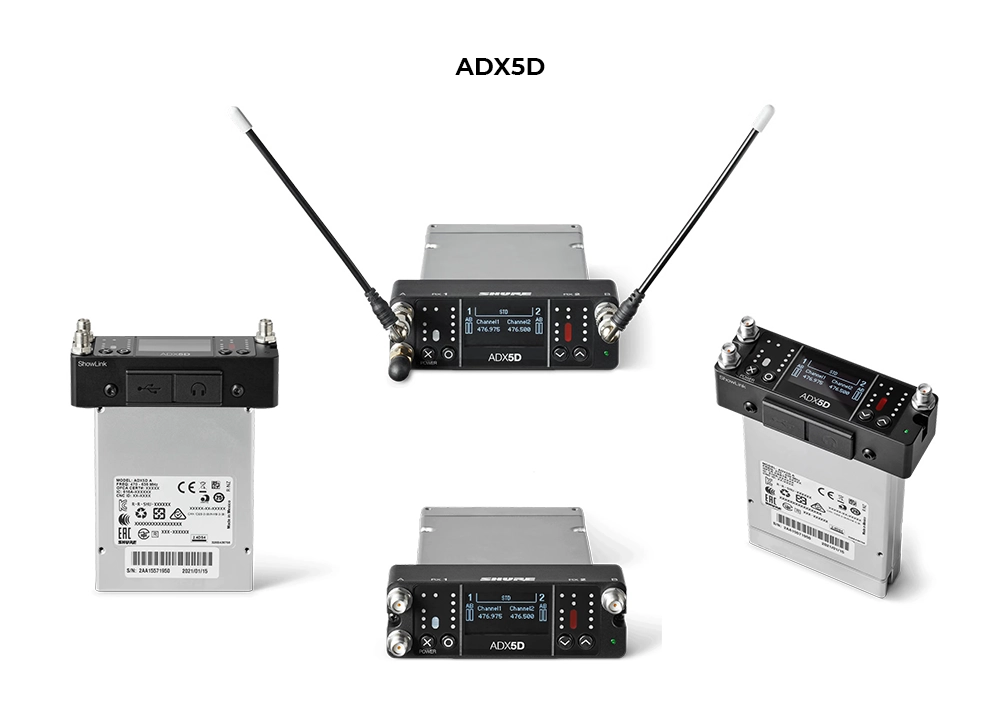

  ADX5D: двухканальный Axient Digital для камеры и звуковой сумки

ADX5D — переносной двухканальный приёмник Axient Digital, рассчитанный на установку в слот профессиональной камеры, многоканальный модуль или полевую сумку.

Это не упрощённая версия стационарной системы. Приёмник поддерживает:
• два независимых канала
• True Digital Diversity на каждом канале
• диапазон настройки до 184 МГц
• стандартный режим и High Density
• контроль качества радиоканала
• задержку от 2 мс
• съёмные антенны с разъёмами SMA
• Wireless Workbench
• дистанционное управление совместимыми передатчиками
• сменные задние интерфейсные панели

В каталог: Shure ADX5D

ShowLink Direct Mode

При работе с передатчиками серии ADX приёмник поддерживает ShowLink Direct Mode. ADX5D самостоятельно создаёт управляющее соединение с передатчиком без отдельной точки доступа AD610.

В переносной системе это позволяет дистанционно:
• менять частоту
• корректировать мощность передатчика
• управлять входными параметрами
• контролировать аккумулятор
• блокировать органы управления
• реагировать на радиочастотные помехи

Для полевой звуковой сумки или накамерного комплекта отсутствие отдельной точки доступа уменьшает количество оборудования, коммутации и источников питания.

Функциональные ограничения ShowLink Direct Mode могут зависеть от страны и версии программного обеспечения.

Взаимодействие с рекордерами и микшерами

При поддержке со стороны подключённого устройства ADX5D может интегрироваться с профессиональными рекордерами и переносными микшерами.

Возможны:
• запуск радиочастотного сканирования
• назначение частот
• контроль входного усиления
• отображение оставшегося времени работы передатчика
• просмотр состояния радиоканалов

Набор доступных функций следует проверять по конкретной модели рекордера, версии программного обеспечения и типу задней панели ADX5D.

Сменные задние панели

Задняя панель ADX5D определяет способ питания, передачи аудио и обмена данными с камерой или рекордером.

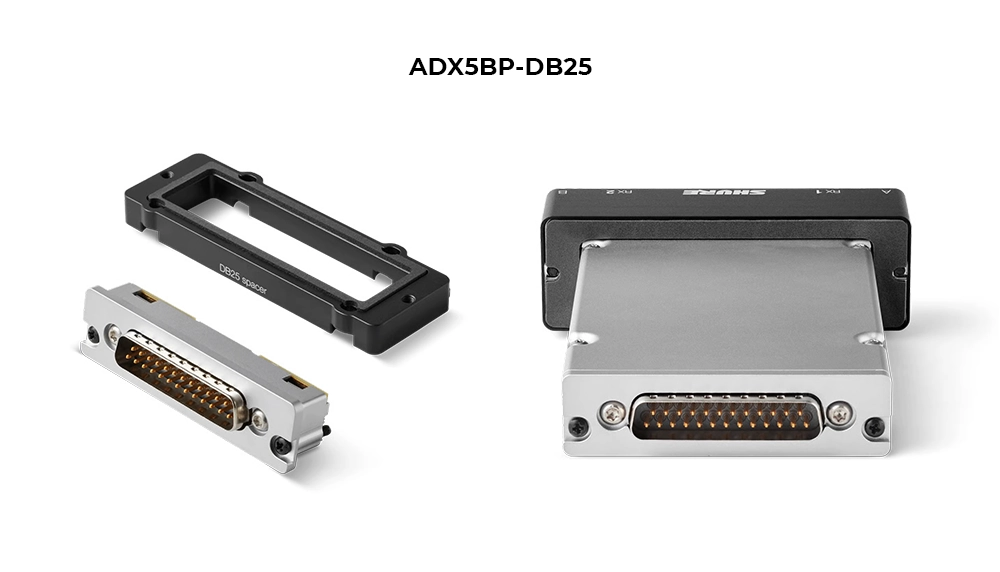

ADX5BP-DB25

Панель DB25 предназначена для устройств SuperSlot и UniSlot, профессиональных камер и многоканальных модулей.Через единый разъём передаются:
• питание
• аудио
• управляющие данные
• служебная информация

Такая конфигурация особенно удобна в сумке: уменьшается количество отдельных кабелей, а приёмником можно управлять через совместимый рекордер.

Панель комплектуется проставкой для правильной механической установки.

В каталог: Shure ADX5BP-DB25

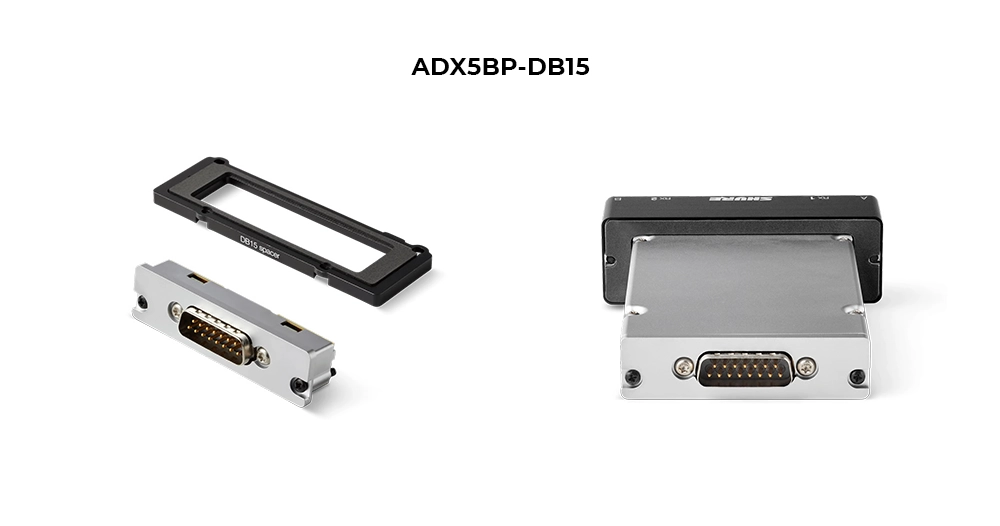

ADX5BP-DB15

Панель DB15 используется с профессиональными вещательными камерами и другими устройствами, имеющими 15-контактный интерфейс.

Если камера принимает через слот только один канал, дополнительный выход 3,5 мм на ADX5D можно настроить как:
• первый канал
• второй канал
• стереофоническую пару
• монофоническую сумму двух каналов

В каталог: Shure ADX5BP-DB15

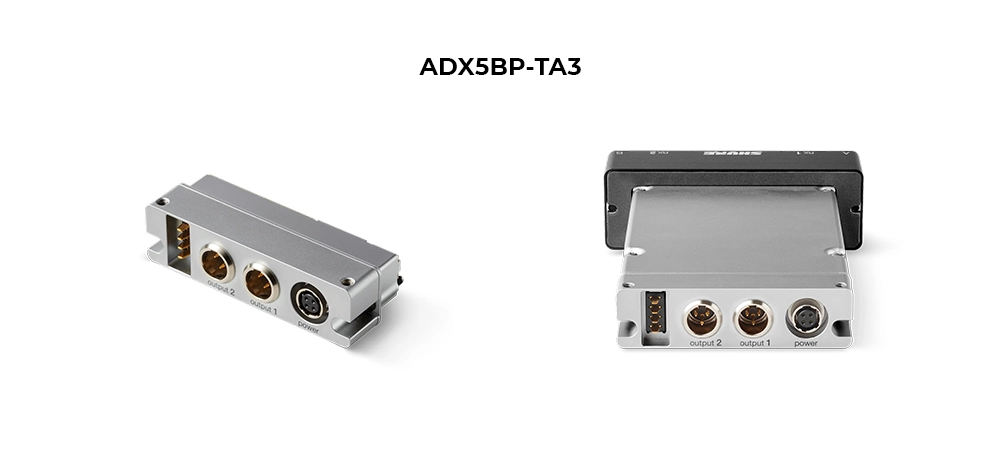

ADX5BP-TA3

Панель TA3 превращает ADX5D в самостоятельный приёмник для полевой звуковой сумки или мобильной стойки.

Она имеет:
• два балансных выхода TA3
• четырёхконтактный вход питания Hirose
• входное напряжение 6–18 В
• разъём для аккумуляторного держателя

Первый выход TA3 можно перевести в режим AES3. В этом случае через него передаются оба цифровых аудиоканала, а второй аналоговый выход отключается.

Инженер может выбрать либо два независимых аналоговых выхода, либо один двухканальный цифровой AES3.

В каталог: Shure ADX5BP-TA3

Автономное питание

Вне камеры ADX5D может получать питание:
• от общей системы распределения питания звуковой сумки
• от держателя для аккумуляторов типа L
• от держателя для батарей AA

Централизованное питание обычно удобнее при длительной смене, а отдельный держатель полезен для автономной работы или в качестве резерва.

Практическое преимущество модульной конструкции

Один ADX5D можно использовать:
• в слоте камеры
• в модуле SuperSlot
• в звуковой сумке
• на мобильной стойке
• на креплении камеры
• как переносной резерв стационарной системы

Для телекомпании или прокатной организации это уменьшает количество узкоспециализированных приёмников.

• 6

  Передатчики Axient Digital

AD1 и AD2

AD1 — поясной, а AD2 — ручной передатчик базовой профессиональной серии Axient Digital.

Они поддерживают:
• широкий диапазон настройки;
• стандартный режим
• High Density
• шифрование
• работу от фирменных аккумуляторов
• совместимость с общей приёмной платформой

AD1 выпускается с разъёмами TA4 и LEMO3. Он может работать от батарей AA или аккумулятора серии SB900.

Передатчики AD не имеют полноценного дистанционного управления ShowLink. Они подходят для проектов, где параметры передатчика задаются до выхода участника в эфир и не требуют постоянной удалённой корректировки.

В каталог: Shure AD1 (с разъемом TA4F) / Shure AD1 (LEMO3)

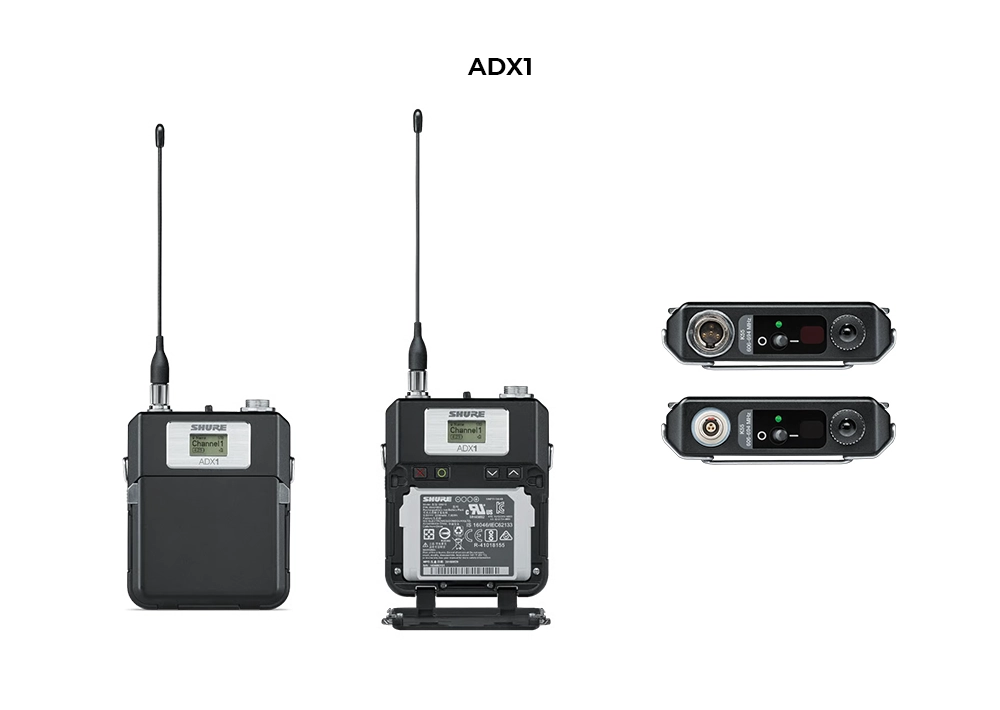

ADX1

ADX1 — профессиональный поясной передатчик с ShowLink.

Он предлагает:
• дистанционное управление
• автоматизированный обход помех
• съёмную антенну
• варианты TA4 и LEMO3
• защищённый металлический корпус
• стандартный режим и High Density
• шифрование
• до 10 часов работы с аккумулятором SB910
• внешние контакты для зарядной станции

ADX1 особенно удобен в прямом эфире: после установки передатчика на ведущего радиочастотная группа сохраняет доступ к его настройкам.

В каталог: Shure ADX1 (разъем TA4) / Shure ADX1 (LEMO3)

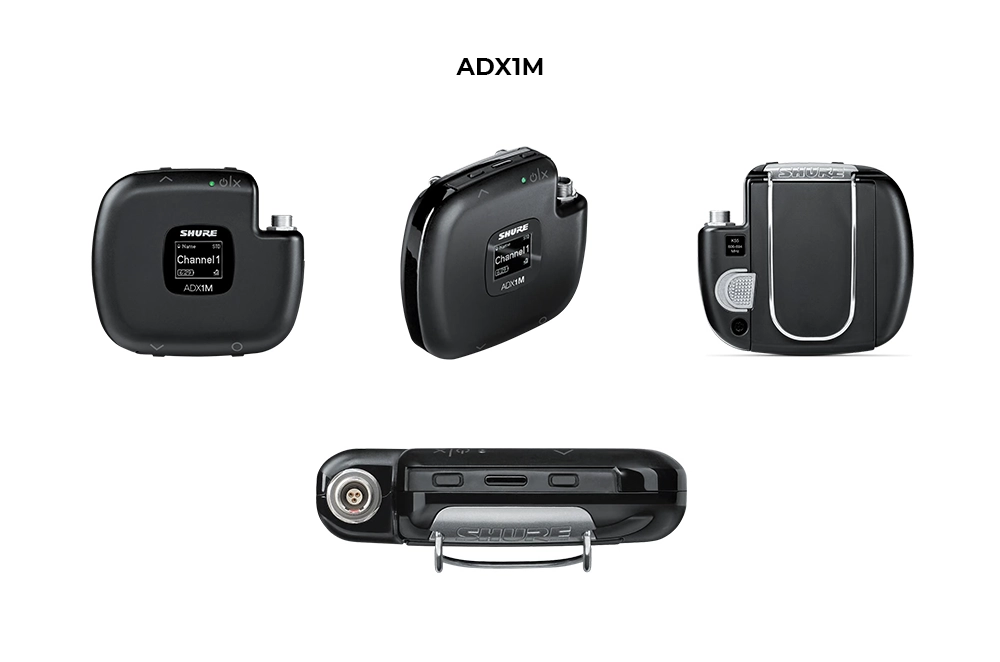

ADX1M

ADX1M — миниатюрный поясной передатчик для скрытой установки. Его размеры составляют приблизительно 68 × 60 × 18 мм.

Компактный корпус удобен для:
• кино
• сериалов
• реалити-шоу
• танцевальных постановок
• сложных костюмов
• детских участников
• скрытого размещения под облегающей одеждой
• установки в головном уборе или парике

Адаптивная внутренняя антенна

Тело человека поглощает часть радиочастотной энергии и влияет на согласование антенны. В ADX1M применяется внутренняя адаптивная антенна, рассчитанная на работу в непосредственной близости от тела.

Тем не менее окончательное размещение необходимо проверять в реальном костюме. Металлизированная ткань, мокрая одежда, защитные элементы и плотное прижатие передатчика способны изменить распространение сигнала.

Защита и подключение

ADX1M имеет:
• утопленный разъём LEMO3
• защищённые кнопки
• корпус из термостойкого материала Ultem PEI
• ShowLink
• стандартный режим и High Density
• шифрование
• до семи часов работы с аккумулятором SB910M

Утопленный LEMO-разъём снижает механическую нагрузку на микрофонный кабель и упрощает скрытую установку.

Передатчик не выпускается с TA4. Поэтому микрофон, Y-кабель и переходники необходимо подбирать под LEMO3. В критически важном тракте желательно избегать лишних адаптеров: каждый дополнительный разъём является потенциальной точкой отказа.

В каталог: Shure ADX1M

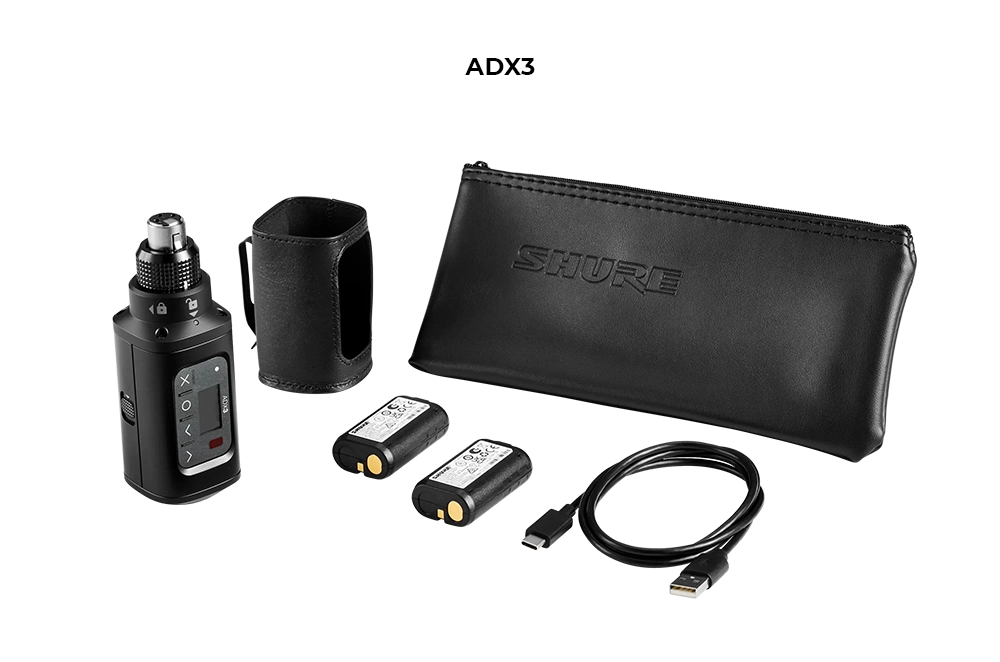

AD3 и ADX3

AD3 и ADX3 — подключаемые передатчики для XLR-микрофонов. Они позволяют превратить проводной микрофон-пушку, репортёрский микрофон или другой XLR-источник в беспроводной.

ADX3 отличается поддержкой ShowLink. Он позволяет дистанционно управлять передатчиком, установленным:
• на операторской удочке
• на камере
• возле спортивной площадки
• в скрытой микрофонной позиции
• на стойке в труднодоступной зоне

ADX3 обеспечивает фантомное питание 12 или 48 В, шифрование AES-256, стандартный режим и High Density. Передатчик может работать от аккумуляторов серии SB900 или батарей AA.

Для микрофона-пушки VP89 это наиболее функциональное беспроводное решение Axient Digital.

В каталог: Shure ADX3

• 7

  ADX2FD и частотное разнесение

Ручной передатчик ADX2FD одновременно передаёт один аудиосигнал на двух независимых несущих. Для работы используются два соседних приёмных канала: 1+2 либо 3+4. Это и есть Frequency Diversity или частотное разнесение.

Если качество одной несущей ухудшается, приёмник продолжает формировать стабильный аудиосигнал с использованием второго тракта.

Частотное разнесение следует отличать от антенного:
• антенное разнесение использует несколько приёмных антенн для одной частоты
• частотное разнесение передаёт один материал на двух разных частотах

ADX2FD применяется для наиболее ответственных эфиров:
• главного ведущего
• хедлайнер интервью
• артиста в прямом эфире
• ведущего церемонии государственной важности
• репортёра у спортивной площадки
• любого сценария, где потеря звука немедленно повлияет на программу

Передатчик поддерживает ShowLink и может работать как в двухчастотном, так и в обычном одночастотном режиме.

В двухчастотном режиме расходуется больше энергии и вдвое больше радиочастотных ресурсов. По данным Shure, время работы с аккумулятором SB920 составляет до 6,5 часа при передаче на двух частотах и приблизительно до девяти часов в одночастотном режиме.

Допустимая мощность зависит от региона. Максимальную мощность не следует выбирать автоматически: она может поднять общий радиочастотный фон, уменьшить время работы и усложнить эксплуатацию большого парка передатчиков.

Руководство ADX2FD

• 8

  Частотное разнесение с двумя поясными передатчиками

Для петличного микрофона частотное разнесение строится с помощью двух отдельных поясных передатчиков.

Один микрофонный сигнал подаётся одновременно на оба передатчика через Y-кабель:
• AXT652 для TA4
• AXT652LEMO3 для LEMO3

AXT652 в документации AD1

Почему используется один микрофон

Если установить на участника две отдельные петлички и одновременно сложить их сигналы, небольшая разница расстояний до голоса может вызвать гребенчатую фильтрацию. Тембр будет меняться при движении головы, а в частотной характеристике появятся провалы.

Y-кабель подаёт на оба передатчика один и тот же сигнал одного капсюля. При переключении радиотрактов положение микрофона, акустическая фаза и тембр остаются одинаковыми.

Два способа работы частотного разнесения

ADX2FD использует режим объединения двух передач. Один ручной передатчик создаёт две несущие, а приёмник формирует из них общий тракт.

Пара поясных передатчиков работает в режиме выбора. Приёмник контролирует две отдельные передачи и выбирает тракт с лучшим качеством.

Это разные механизмы, хотя оба используют две частоты для одного аудиоканала.

Цена резервирования

Один поясной канал с частотным разнесением требует:
• двух передатчиков
• двух частот
• двух приёмных каналов
• двух аккумуляторов
• дополнительного места под одеждой
• отдельного контроля обеих радиолиний

Поэтому частотное разнесение назначают критически важным каналам, а не всей системе.

Что остаётся общей точкой отказа

Y-кабель резервирует передатчики и радиочастоты, но не резервирует:
• микрофонный капсюль
• участок кабеля до разветвления
• крепление микрофона
• повреждение от воды или одежды

Если необходимо полное резервирование от капсюля до приёмника, устанавливается второй физический микрофон с отдельным трактом. Такие сигналы не следует постоянно складывать без оценки фазовых последствий — между ними организуется управляемое переключение.

• 9

  ShowLink и автоматический обход помех

ShowLink — отдельный двусторонний управляющий канал. Звук по нему не передаётся: аудиосигнал продолжает идти по основной радиочастотной несущей.

ShowLink позволяет:
• изменять частоту ADX-передатчика
• корректировать мощность
• управлять входными параметрами
• блокировать органы управления
• контролировать аккумулятор
• передавать новые настройки
• автоматизировать переход на резервную частоту

В стационарной системе используются точки доступа AD610. В переносной конфигурации ADX5D может применять ShowLink Direct Mode.

Покрытие ShowLink и основной радиолинии необходимо проверять отдельно. Стабильный звук не означает, что в той же точке гарантирован управляющий канал 2,4 ГГц.

• 10

  AD600 и Wireless Workbench

Спектральный менедже AD600 отслеживает радиочастотную обстановку и может предоставлять системе резервные частоты.

Wireless Workbench используется для:
• частотной координации
• импорта результатов сканирования
• учёта внешних радиосистем
• распределения частот
• мониторинга качества каналов
• контроля уровней звука
• наблюдения за аккумуляторами
• построения временной шкалы события
• дистанционного управления совместимыми устройствами

Автоматический обход помех не освобождает инженера от предварительной координации. Системе необходим подготовленный набор чистых резервных частот.

• 11

  ULX-D: многоканальная система для студий и вещательных комплексов

ULX-D занимает место между SLX-D+ и Axient Digital. Это проверенная цифровая платформа для стационарных студий, театров, конференционных комплексов, концертных площадок и больших многоканальных систем.

Основные преимущества:
• высокое качество цифрового звука
• задержка менее 2,9 мс
• динамический диапазон более 120 дБ на аналоговом выходе
• до 130 дБ в цифровом тракте Dante
• High Density
• шифрование
• Dante
• двух- и четырёхканальные приёмники
• широкий выбор передатчиков
• Wireless Workbench

ULX-D

Спектральная эффективность

В стандартном режиме ULX-D обеспечивает устойчивую работу в скоординированной среде. High Density позволяет разместить до 47 передатчиков в полосе 6 МГц или до 63 в полосе 8 МГц.

Новые широкополосные компоненты могут иметь диапазон настройки до 166 МГц в зависимости от модели и региона.

Приёмники ULXD4D и ULXD4Q

Двух- и четырёхканальные приёмники уменьшают занимаемое место в стойке и упрощают антенную инфраструктуру.

В зависимости от исполнения доступны:
• аналоговые выходы
• Dante
• сетевое управление
• каскадирование антенн
• шифрование
• интеграция с системами управления

Передатчики

ULX-D поддерживает:
• ручные передатчики
• поясные передатчики
• настольные передатчики с микрофоном на гибкой стойке
• граничные настольные передатчики

Это делает систему удобной не только для телевизионных ведущих, но и для студийных дискуссий, пресс-центров и многофункциональных залов.

Когда выбирать ULX-D

ULX-D подходит, когда нужны:
• десятки каналов
• высокая плотность размещения
• постоянная студийная установка
• Dante
• экономичное использование стоечного пространства
• работа в заранее скоординированной среде
• большой выбор форм передатчиков

Она не предоставляет всего комплекса защитных функций Axient Digital — True Digital Diversity, Quadversity и ShowLink для передатчиков. Но в правильно спроектированной системе ULX-D обеспечивает высокий уровень стабильности и масштабируемости.

• 12

  SLX-D+: профессиональная система для небольших студий и выездных групп

SLX-D+ ориентирована на малые и средние телестудии, локальные каналы, образовательные медиакомплексы, корпоративное вещание, документальное производство и ENG.

Система обеспечивает:
• 24-битный цифровой звук
• динамический диапазон более 118 дБ
• задержку около 2,8 мс
• диапазон настройки до 138 МГц
• шифрование AES-256
• автоматизированное управление
• цифровое подавление обратной связи
• стационарные и переносные приёмники
• ручные, поясные и подключаемые передатчики
• Dante в отдельных четырёхканальных приёмниках

SLX-D+

Shure указывает до 11 совместимых систем в телевизионной полосе 6 МГц и до 14 в полосе 8 МГц. Реальное число зависит от региона и радиочастотной обстановки.

ShowLink Ease

ShowLink Ease связывает приёмник и передатчик отдельным управляющим каналом.

Система может:
• определить свободную частоту
• изменить частоту передатчика
• скорректировать мощность
• заблокировать управление
• обновить программное обеспечение
• отреагировать на радиочастотную помеху

По глубине управления ShowLink Ease уступает полноценному ShowLink в Axient Digital, но заметно упрощает работу небольшой производственной группы.

Переносной приёмник SLXD5+

SLXD5+ предназначен для камеры и звуковой сумки.

Он подходит для:
• репортажей
• документальной съёмки
• интервью
• небольших съёмочных групп
• подключения к камере или рекордеру

Режим Multi-Mic помогает подготовить список передатчиков и быстро переключаться между ними. Он не позволяет одновременно принять несколько независимых аудиоканалов одним приёмным каналом.

Подключаемый передатчик SLXD3+

SLXD3+ подключается к XLR-микрофону и обеспечивает фантомное питание 12 или 48 В.

Это рациональная профессиональная система для выездной работы, если полный набор функций Axient Digital не требуется.

В каталог: SLXD3+

• 13

  ANX4: масштабируемый приёмник для Axient Digital и ULX-D

ANX4 способен принимать каналы двух радиоплатформ:
• до 16 каналов Axient Digital
• до 24 каналов ULX-D

Приёмник занимает одну стойковую единицу и позволяет активировать необходимое количество каналов по мере развития проекта.

Преимущества:
• уменьшение занимаемого места
• снижение массы мобильной стойки
• меньшее тепловыделение
• единая аппаратная платформа
• Dante и AES67
• упрощение антенной коммутации
• гибкое лицензирование каналов

ANX4 особенно удобен для передвижных телевизионных станций, прокатных компаний и студий с меняющимся количеством радиоканалов.

• 14

  Сравнение радиосистем

• 15

  DCA901 и Action Isolator: управляемый захват звука для спортивного бродкаста

DCA901 — цифровой микрофонный массив Shure, разработанный специально для телевещания, спортивных трансляций и удалённого производства. Он позволяет заменить несколько традиционных направленных микрофонов одним компактным устройством с программно управляемыми зонами захвата.

Массив содержит 78 микрофонных элементов и формирует до восьми независимо настраиваемых направленных зон. Звук, питание и управление передаются по одному сетевому подключению Dante или AES67.

В отличие от обычного микрофона-пушки, направление которого определяется его физическим положением, рабочие зоны DCA901 можно перемещать и изменять программно. Инженер получает возможность скорректировать захват площадки без доступа к самому микрофону и без остановки трансляции.

В каталог: Shure DCA901

Основные возможности DCA901

• до восьми независимых аудиоканалов
• программно направляемые зоны захвата
• передача звука, питания и управления по одному сетевому кабелю
• поддержка Dante и AES67
• встроенные эквалайзер, компрессор и задержка
• автоматическое микширование
• сохранение и вызов предустановок
• формирование стереофонических и многоканальных программ
• поддержка удалённого производства REMI
• малозаметная установка в телевизионном кадре

Применение в спортивных трансляциях

На спортивной площадке DCA901 можно направить на несколько зон игрового действия:
• центральную часть поля
• ворота или кольцо
• скамейки команд
• борт хоккейной площадки
• участок возле базы
• зону тренеров
• реакцию игроков
• отдельную зрительскую трибуну

Каждая зона поступает в аппаратную как независимый канал. Звукорежиссёр может использовать их отдельно, собрать стереофоническую картину, сформировать программу 5.1 или подготовить разные версии звукового сопровождения.

Один массив способен уменьшить количество микрофонных стоек, аналоговых линий, предусилителей и внешних процессоров. Это особенно удобно на площадках, где микрофоны должны оставаться незаметными и не мешать камерам, спортсменам и зрителям.

Встроенная обработка

DCA901 имеет встроенные средства обработки каждого канала:
• эквализацию
• компрессию
• задержку
• автоматическое микширование

Такая обработка позволяет выполнить первичную коррекцию ещё до поступления сигнала в основную вещательную консоль. Предустановки помогают быстро восстанавливать конфигурацию для повторяющихся матчей, программ или сезонов.

Однако формирование направленных зон само по себе не может полностью отделить звук игры от громкой зрительской трибуны, системы озвучивания или музыки на арене. Направленность улучшает соотношение полезного и фонового сигнала, но в очень шумной среде часть окружающего звука неизбежно попадает в микрофонные каналы.

Для дальнейшего разделения полезных звуков и фоновой атмосферы Shure предлагает Action Isolator.

Action Isolator: выделение звуков игрового действия

Action Isolator — программный звуковой процессор Shure для спортивных трансляций. Он обрабатывает до восьми каналов в реальном времени, выделяет характерные звуки игрового действия и уменьшает уровень зрительского и окружающего шума.

DCA901 отвечает за пространственный захват: формирует направленные зоны и подаёт восемь отдельных сигналов. Action Isolator анализирует содержание этих сигналов и помогает вывести на передний план нужные события.

Типовая цепочка выглядит так:

В каталог: Shure Action Isolator

Пять режимов обработки

Action Isolator предлагает пять алгоритмов, подготовленных на основе записей реальных спортивных событий.

В процессе работы программа не обучается и не изменяет алгоритм самостоятельно. Для эфира используется заранее подготовленная модель, а все параметры остаются под контролем звукорежиссёра.

На все выходные каналы одновременно назначается один выбранный режим. Например, нельзя в рамках одного экземпляра программы обработать первые четыре канала алгоритмом «Хоккей», а оставшиеся четыре — алгоритмом «Комментатор».

Если производству нужны разные алгоритмы одновременно, это ограничение необходимо учитывать при построении вычислительной и маршрутной схемы.

Независимая обработка восьми каналов

Action Isolator может независимо обрабатывать до восьми входных каналов. Для каждого канала доступны настройки:
• глубины выделения полезного сигнала
• сглаживания обработки
• соотношения исходного и обработанного сигнала
• включения или обхода обработки
• участия в автоматическом микшировании

Это позволяет по-разному настроить зоны DCA901. Например, канал, направленный на кольцо, может получить более выраженную обработку, а канал общей атмосферы — более мягкую, чтобы сохранить эмоциональную реакцию зрителей.

Интеллектуальное автоматическое микширование

Встроенное стереофоническое автоматическое микширование ориентируется не только на уровень сигнала, но и на обнаружение характерного игрового события.

Обычный автоматический микшер может открыть канал просто потому, что рядом закричали зрители или сработала система озвучивания. Action Isolator способен отдавать приоритет каналу, в котором распознан удар мяча, шайбы, биты или другое целевое событие.

Это не означает, что программа полностью заменяет звукорежиссёра спортивной трансляции. Она уменьшает количество постоянных ручных действий и помогает быстрее реагировать на события, которые перемещаются между зонами массива.

Задержка и синхронизация с изображением

Задержка Action Isolator составляет 24 мс. Для спортивного бродкаста это приемлемое значение, но его необходимо учитывать в общей схеме синхронизации.

При использовании обработанных и необработанных каналов одновременно следует проверить:
• совпадение по времени с изображением
• задержку других цифровых процессоров
• задержку Dante
• задержку вещательной консоли
• возможное смешивание прямого и обработанного сигнала
• синхронизацию международной и основной программ

Если прямой и обработанный сигнал сложить без временного выравнивания, могут появиться фазовые искажения. Поэтому параллельная обработка требует точной компенсации задержки.

Подключение через Dante

Action Isolator работает на компьютере с Windows 11 и получает звук через Dante Virtual Soundcard.

Минимальные требования Shure:
• Windows 11
• процессор Intel Core i7 13-го поколения или новее
• не менее восьми ядер и 16 потоков
• 16 ГБ оперативной памяти
• твердотельный накопитель
• проводное питание
• режим высокой производительности Windows

Программу можно установить в разных точках сигнального тракта:
• непосредственно после DCA901
• после обычных аналоговых микрофонов, введённых в Dante
• на группе эффектовых микрофонов
• на подготовленной подгруппе
• перед вещательной консолью
• в удалённой аппаратной REMI

DCA901 не является обязательным условием работы Action Isolator. Программа совместима с другими Dante-источниками и с аналоговыми микрофонами, введёнными в сеть через соответствующий преобразователь. Однако сочетание с DCA901 наиболее логично: массив обеспечивает точный пространственный захват, а программа выполняет содержательное разделение звуков.

Что даёт сочетание DCA901 и Action Isolator

DCA901 решает задачу «откуда принимать звук», а Action Isolator — «какой звук вывести на передний план».

Совместная система позволяет:
• направить отдельные зоны на ключевые участки площадки;
• получить до восьми независимых каналов;
• уменьшить уровень трибун и системы озвучивания;
• сохранить характерные звуки игры;
• автоматически открывать канал, в котором происходит действие;
• сформировать чистую стереофоническую программу;
• передать отдельные каналы в удалённую аппаратную;
• сохранить настройки для повторяющихся соревнований.

Особенно заметный результат система может дать в ситуациях, где полезные звуки существенно тише общего фона: удар биты на заполненном стадионе, движение шайбы рядом с шумной трибуной или скрип обуви во время громкой музыкальной отбивки.

Сохранение атмосферы

Цель Action Isolator — не полностью удалить зрителей из программы. Спортивная трансляция без атмосферы арены звучит неестественно и теряет эмоциональное воздействие.

Практически целесообразно разделять:
• обработанные каналы игрового действия
• отдельные микрофоны общей атмосферы
• комментаторский тракт
• систему озвучивания
• резервный необработанный сигнал

Звукорежиссёр получает возможность независимо управлять игровыми эффектами и реакцией зрителей. Action Isolator выводит детали игры вперёд, а микрофоны атмосферы сохраняют масштаб и эмоциональную энергию события.

Рекомендации для ответственного эфира

Поскольку Action Isolator является программным звеном, для прямой трансляции желательно предусмотреть:
• сохранение необработанных каналов DCA901
• возможность быстрого обхода программы
• отдельный резервный путь до вещательной консоли
• контроль состояния компьютера
• стабильную Dante-сеть
• запрет энергосберегающих режимов
• предварительно сохранённые настройки
• проверку задержки всей цепи
• раздельный мониторинг исходного и обработанного сигнала

Рекомендуемая схема:

Такой вариант позволяет звукорежиссёру в любой момент перейти на исходные каналы, изменить долю обработки или использовать Action Isolator только для отдельных элементов программы.

Итог

DCA901 уменьшает количество физически установленных микрофонов и позволяет программно управлять зонами захвата. Action Isolator дополняет его обработкой, которая выделяет характерные звуки спортивного действия и уменьшает мешающий фон.

DCA901 формирует до восьми точных направленных каналов. Action Isolator обрабатывает эти каналы с задержкой 24 мс, предлагает специализированные режимы для баскетбола, бейсбола и хоккея, а также общую обработку и выделение голоса комментатора.

Вместе они образуют современный программно управляемый тракт спортивного звука: от пространственного захвата на площадке до чистой и выразительной эфирной программы.

• 16

  TwinPlex: премиальные петличные микрофоны

TwinPlex — серия миниатюрных всенаправленных микрофонов для телевидения, кино, театра и крупных постановок.

В капсюле используются две боковые мембраны. Это увеличивает эффективную рабочую площадь при диаметре микрофона около 5 мм.

Преимущества конструкции:
• полноценная передача нижнего диапазона
• естественный тембр голоса
• равномерная внеосевая характеристика
• низкий собственный шум
• большой динамический диапазон
• меньшая зависимость тембра от движения головы
• устойчивость к помехам цифровых радиосистем

В каталог: Shure TwinPlex

Полное руководство TwinPlex

Кабель PLEX

Кабель имеет спиральную конструкцию и резервное заземление, которое также работает как дополнительный экран.

Он устойчив к:
• многократным изгибам
• образованию заломов
• скручиванию
• интенсивной ежедневной эксплуатации

Доступны окрашиваемые варианты для скрытой установки в костюме.

Защита от пота

Сменные частотные колпачки имеют супергидрофобное покрытие. Оно препятствует накоплению влаги и уменьшает вероятность перекрытия акустического канала.

TwinPlex устойчив к влаге, но не имеет той же специализации на экстремальных условиях, что IP57-серия DuraPlex.

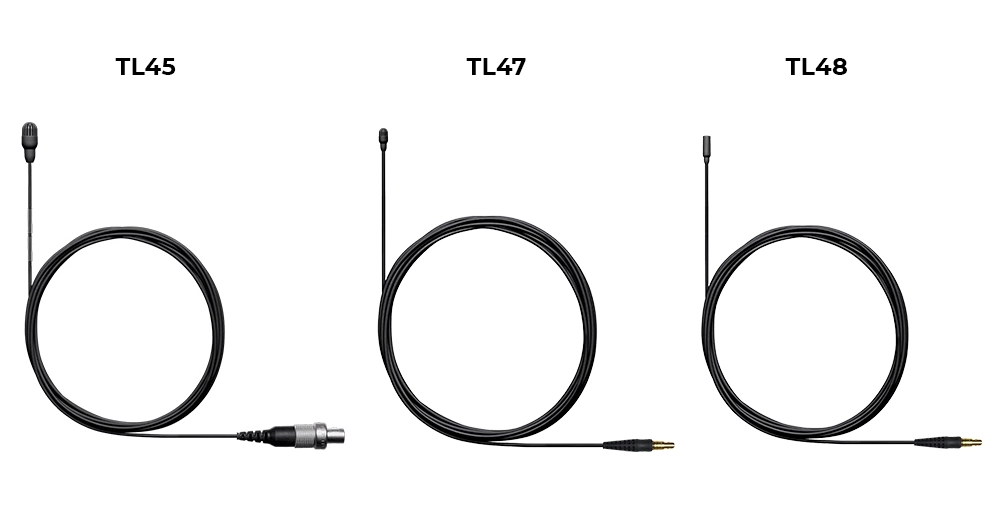

TL45

TL45 предназначен прежде всего для максимально незаметной театральной и телевизионной установки.

Характеристики:
• натуральное звучание
• низкая чувствительность
• кабель диаметром 1,1 мм
• разъём LEMO
• сменные частотные колпачки
• максимальное звуковое давление до 142 дБ

Тонкий кабель легче скрыть в костюме, парике или головном уборе.

TL45

TL46

TL46 имеет более высокую чувствительность и создаёт больший выходной уровень при одинаковом звуковом давлении.

Он удобен для:
• тихой речи
• удалённого размещения
• спокойных интервью
• снижения необходимого усиления входного каскада

Максимальное звуковое давление составляет приблизительно 134 дБ. Для обычной речи этого достаточно, но при очень громком источнике TL47 или TL45 дадут больший запас.

Доступны варианты LEMO и TA4.

TL47

TL47 — наиболее универсальная модель TwinPlex.

Она предлагает:
• натуральное звучание
• низкую чувствительность
• кабель диаметром 1,6 мм
• максимальное звуковое давление до 142 дБ
• большой выбор цветов;
• несколько типов разъёмов

В зависимости от исполнения доступны:
• LEMO
• TA4
• MicroDot
• XLR с предусилителем
• незаделанный кабель

TL47 подходит для ведущих, интервью, кино, ток-шоу, документального производства и скрытой установки под одеждой.

TL47

TL48

TL48 настроен специально для речи и диалога. В области приблизительно 7 кГц предусмотрен подъём около 6 дБ.

Это повышает разборчивость, когда микрофон:
• скрыт под одеждой
• установлен на теле
• закрыт тканью
• используется в кино или телевизионной драматургии

TL48 имеет фиксированный частотный колпачок с внутренним влагостойким материалом.

TL47 выбирают для нейтральности и универсальности, TL48 — для подчёркнутой разборчивости диалога.

TL48

TH53

TH53 — головная версия TwinPlex.

Она обеспечивает:
• постоянное расстояние от капсюля до рта
• стабильный уровень при движениях головы
• натуральное звучание
• низкую чувствительность
• максимальное звуковое давление до 142 дБ
• установку держателя слева или справа
• регулировку длины и угла
• сменные колпачки
• варианты LEMO, TA4, MicroDot и незаделанный кабель

TH53 подходит для ведущих, комментаторов, презентаций и программ, где стабильность уровня важнее полной незаметности микрофона.

TH53

Сравнение TwinPlex

При заказе необходимо проверять полный артикул: модель, цвет, разъём, длину кабеля и комплект аксессуаров.

• 17

  DuraPlex: работа в тяжёлых условиях

DuraPlex предназначен для ситуаций, в которых влагостойкость и эксплуатационная надёжность важнее предельно нейтрального студийного звучания.

Серия включает:

• ● DL4 — петличный микрофон
• ● DH5 — головной микрофон

Обе модели имеют степень защиты IP57.

DuraPlex подходит для:

• ● спортивных трансляций
• ● съёмки под дождём
• ● водных мероприятий
• ● сильного потоотделения
• ● пыльных площадок
• ● реалити-шоу
• ● работы на открытом воздухе

DL4 использует кабель PLEX диаметром 1,6 мм. DH5 имеет универсальную головную рамку с возможностью установки держателя слева или справа.

TwinPlex выбирают, когда приоритетом являются естественное звучание и широкий выбор вариантов. DuraPlex — когда основным риском становятся вода, пот, пыль и интенсивная эксплуатация.

DL4 DuraPlex

• 18

  VP89: модульный микрофон-пушка

VP89 — актуальный профессиональный микрофон-пушка Shure для телевидения, спорта, ENG, кино и полевой записи.

Система состоит из предусилительного модуля и трёх сменных интерференционных труб.

VP89S

Короткая версия имеет наиболее широкую рабочую зону.

Она подходит для:

• ● ближнего плана
• ● установки на камеру
• ● небольших помещений
• ● скрытой установки
• ● подвижного объекта
• ● операторской удочки на малой дистанции

В отражающем помещении короткая пушка нередко звучит естественнее длинной.

В каталог: Shure VP89S

VP89M

Средняя версия обеспечивает баланс между направленностью и шириной рабочей зоны.

Основные задачи:

• ● интервью
• ● телевизионные программы
• ● реакция зрителей
• ● концертное производство
• ● операторская удочка
• ● средняя дистанция

Для большинства производственных групп VP89M является наиболее универсальным вариантом.

В каталог: Shure VP89M

VP89L

Длинная версия обеспечивает наиболее узкую рабочую зону и сильное подавление внеосевого звука.

Она применяется для:

• ● спортивных трансляций
• ● работы на увеличенной дистанции
• ● записи природы
• ● открытых площадок
• ● удалённых источников

VP89L требует точного наведения. При выходе человека из рабочей оси уровень и тембр изменяются заметнее, чем у короткой версии.

В каталог: Shure VP89L

Микрофон-пушка не заменяет близкое размещение

Пушка не приближает звук подобно объективу. Она только ослабляет часть внеосевого шума.

При увеличении расстояния растёт доля:

• ● реверберации
• ● окружающей атмосферы
• ● фонового шума
• ● отражений помещения

Поэтому микрофон необходимо располагать максимально близко к говорящему, насколько позволяет кадр.

Ветрозащита

Поролоновая насадка подходит для помещения и слабого движения воздуха.

Для улицы необходимы:

• ● эластичный подвес
• ● полная корзина
• ● меховая внешняя защита
• ● правильная фиксация кабеля
• ● защита разъёмов от влаги

Проводное и беспроводное подключение

• ● Проводной вариант:

• ● SLX-D+:

• ● Axient Digital:

ADX3 предпочтителен для наиболее ответственной работы, поскольку поддерживает ShowLink и дистанционное управление.

• 19

  Мобильная журналистика

MV88+

MV88+ — проводной стереофонический конденсаторный микрофон для смартфона.

Он предлагает:

• ● несколько диаграмм направленности
• ● мониторинг
• ● работу с приложениями Shure MOTIV
• ● минимальную задержку
• ● отсутствие необходимости в радиочастотной координации

MV88+ подходит для мобильных интервью, атмосферы, музыки и оперативных сюжетов.

MoveMic 88+

MoveMic 88+ — беспроводной стереофонический микрофон с выбираемыми диаграммами направленности.

Он может работать:

• ● непосредственно со смартфоном
• ● с камерой через совместимый приёмник
• ● для стереофонической записи атмосферы
• ● для мобильного репортажа
• ● для компактного документального производства

MoveMic

MoveMic — миниатюрная беспроводная петличная система для смартфона и камеры.

Доступны одно- и двухканальные конфигурации. Система подходит журналистам, авторам и небольшим группам, которым важны скорость и компактность.

MoveMic не заменяет SLX-D+, ULX-D или Axient Digital в многоканальном профессиональном производстве. Это отдельный класс оборудования для мобильного создания контента.

• 20

  Примеры построения систем

Небольшая телевизионная студия

• ● радиосистема SLX-D+
• ● стационарные приёмники
• ● микрофоны TwinPlex TL47 или TL48
• ● головной микрофона TH53 для ведущего
• ● микрофон-пушка VP89S или VP89M
• ● Wireless Workbench
• ● Dante-приёмник при наличии аудиосети

Мобильная ENG-группа

• ● цифровой одноканальный беспроводной приёмник SLXD5+
• ● цифровой беспроводной передатчик-плагон SLXD3+
• ● микрофон-пушка VP89S или VP89M
• ● поясной передатчик с петличным микрофоном TL47/TL48
• ● запасные аккумуляторы
• ● полноценная ветрозащита
• ● резервный XLR-кабель

Профессиональная звуковая сумка

• ● цифровой 2-канальный беспроводной приёмник ADX5D
• ● панель DB25 для совместимого рекордера или TA3 для самостоятельной работы
• ● поясной передатчик ADX1 / ADX1M
• ● передатчик-плагон ADX3 с микрофоном-пушкой VP89
• ● ShowLink Direct Mode
• ● централизованное питание
• ● аккумуляторы и зарядная станция
• ● проводной резерв

Крупная студия

• ● радиосистема ULX-D или Axient Digital
• ● цифровой 2-канальный беспроводной приёмник AD4D/AD4Q либо ANX4
• ● микрофоны TwinPlex
• ● головной микрофон TH53
• ● распределённая антенная система
• ● Wireless Workbench
• ● Dante/AES67
• ● резервируемая сеть

Критически важный прямой эфир

• ● радиосистема Axient Digital
• ● ручной передатчик ADX2FD для главного ручного микрофона
• ● два ADX1 с Y-кабелем для критически важной петлички
• ● поясной микро-передатчик ADX1M для скрытой установки
• ● передатчик-плагон ADX3 с микрофоном-пушкой VP89
• ● точка доступа AD610
• ● Spectrum Manager
• ● Wireless Workbench
• ● заранее подготовленные резервные частоты
• ● сетевые зарядные станции
• ● аналоговый или цифровой резервный тракт

Спортивная трансляция

• ● микрофонный массив DCA901 для управляемого захвата игрового действия
• ● микрофон-пушка VP89L для удалённых источников
• ● микрофон-пушка VP89M для более широкой зоны
• ● радиосистема Axient Digital с ADX3
• ● микрофоны DuraPlex для корреспондентов у поля
• ● микрофоны TwinPlex для студийных ведущих
• ● Dante/AES67 для передачи в передвижную станцию или удалённую аппаратную

• 21

  Почему Shure удобен для бродкаста

Общая экосистема

Один производитель закрывает путь от мобильной записи до крупного телевизионного комплекса:

• ● MoveMic и MV88+
• ● SLX-D+
• ● ULX-D
• ● Axient Digital
• ● ANX4
• ● DCA901
• ● TwinPlex
• ● DuraPlex
• ● VP89

Общие средства управления

Wireless Workbench объединяет частотную координацию, мониторинг и управление совместимыми радиосистемами.

Разные форматы передатчиков

Доступны:

• ● ручные
• ● поясные
• ● миниатюрные поясные
• ● подключаемые XLR
• ● настольные
• ● граничные

Гибкая интеграция

Системы поддерживают сочетание традиционной и сетевой инфраструктуры:

• ● аналоговый звук
• ● AES3
• ● Dante
• ● AES67
• ● камера
• ● рекордер
• ● вещательная консоль

Контроль аккумуляторов

Фирменные аккумуляторы позволяют отображать расчётное оставшееся время в часах и минутах. Это даёт возможность менять аккумуляторы по установленному производственному регламенту, а не после появления критического предупреждения.

Шифрование

SLX-D+, ULX-D и Axient Digital поддерживают защищённую передачу. Это важно для закрытых интервью, корпоративных мероприятий и материалов до официального выпуска.

Масштабирование

Проект можно начать с небольшой системы и расширять её по мере роста количества каналов, не меняя весь рабочий подход и программную среду.

• 22

  Проверка системы перед эфиром

Радиочастотная часть

• ● Выполнено ли сканирование на реальной площадке?
• ● Учтены ли все сторонние радиосистемы?
• ● Подготовлены ли резервные частоты?
• ● Проверены ли разрешённые диапазоны?
• ● Правильно ли выбрана мощность передатчиков?
• ● Нет ли перегрузки антенных усилителей?
• ● Учтены ли потери в кабелях?
• ● Проверено ли качество канала во всех рабочих зонах?
• ● Отдельно ли проверено покрытие ShowLink?

Аудиотракт

• ● Настроены ли входные уровни?
• ● Нет ли перегрузки при громкой речи?
• ● Достаточен ли уровень тихого участника?
• ● Совпадает ли полярность каналов?
• ● Включено ли требуемое фантомное питание VP89?
• ● Настроены ли фильтры низких частот?
• ● Проверен ли резервный тракт?

Сеть

• ● Назначены ли все Dante-устройства?
• ● Выбран ли источник синхронизации?
• ● Настроено ли качество обслуживания трафика?
• ● Проверена ли многоадресная передача?
• ● Работает ли резервная сеть?
• ● Не смешаны ли некорректно управляющий и аудиотрафик?

Питание

• ● Полностью ли заряжены аккумуляторы?
• ● Проверено ли оставшееся время работы?
• ● Учтено ли повышенное потребление ADX2FD?
• ● Учтено ли фантомное питание ADX3 или SLXD3+?
• ● Подготовлен ли график замены аккумуляторов?
• ● Есть ли маркированный резерв?

Микрофоны

• ● Соответствует ли модель TwinPlex задаче?
• ● Исключено ли трение об одежду?
• ● Проверена ли петличка в окончательном костюме?
• ● Правильно ли направлен VP89?
• ● Соответствует ли длина пушки дистанции и акустике помещения?
• ● Установлена ли необходимая ветрозащита?
• ● Подготовлен ли запасной микрофон?

• 23

  Заключение

В профессиональном бродкасте надёжность создаётся всей системой — от капсюля и микрофонного кабеля до антенн, приёмников, аудиосети и программного управления.

Именно сочетание микрофонов, радиосистем, сетевого звука, дистанционного управления и единой среды мониторинга делает Shure особенно удобным инструментом для современного телевизионного производства.
