Обзор точечных акустических систем EM Acoustics серии Reference

12 апреля 2021

Обзор точечных акустических систем EM Acoustics серии Reference от эксперта Саймона Аллена. Новый продукт британской компании объединил тщательно продуманную секцию кроссоверов, сменные волноводы и пассивный дизайн в ненавязчивой трехполосной системе.
Обзор точечных акустических систем EM Acoustics серии Reference

Про эксперта Саймона Аллена

Саймон Аллен – это признанный во всем мире независимый инженер/продюсер и профессионал в области аудио с многолетним опытом работы в театрально-концертной сфере.

Визит на фабрику EM Acoustics

После того, как были ослаблены ограничительные меры в Британии, я смог отправиться в штаб-квартиру EM Acoustics в Суррее (Surrey) на встречу с основателями Эдом Кинселлой (Ed Kinsella) и Майком Уилером (Mike Wheeler), которая проходила с соблюдением всех требований социального дистанцирования. Было приятно не только увидеть новые лица, но и пообщаться с парой других увлеченных профессионалов в области аудио.

R10 – это новейшая акустическая система компании EM Acoustics и первая модель в серии Reference. Она была анонсирована на выставке ISE 2020 и представляет собой высокопроизводительное но при этом компактное трехполосное решение пассивного типа. Стремясь к исключительно высокому качеству систем, компания EM Acoustics утверждает, что R10 «представляет собой бескомпромиссный вариант для работы в сценариях, где необходим точечный источник звукоусиления.» Заинтересовавшись, я с нетерпением ждал тест-драйва этого устройства.

Концепт

Идея R10 пришла через обратную связь от «театральных» клиентов EM Acoustics, которым нужна была высококлассная система для работы с портальной аркой.
Несмотря на то, что линейные массивы HALO-C являются отличным компактным решением для театров, компания получила запрос на создание точечного громкоговорителя. Дальнейшие исследования рынка показали, что клиенты хотели получить точечную акустическую систему, которая оставалась бы верной своим спецификациям, характеру и показателям на любом выходном уровне. Уиллер и Кинселла прокомментировали это тем, что звук и давление во время саундчека отличаются от реального звука во время шоу – фактор, к которому театральные постановки очень чувствительны. Театрам требуется компактное решение по эстетическим соображениям (так систему легче скрыть), при этом система должна сохранять свой характер при любом уровне громкости. Так, согласно EM, появился тренд возврата к точечным источникам.

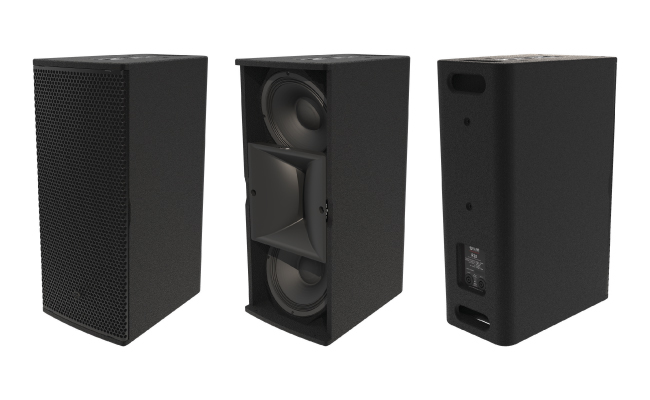

Прецизионные широкополосные акустические системыR10

По мнению Кинселла, люди все чаще осознают, что органы слуха испытывают большой стресс и «мощность – не самое главное»; что концерты стали слишком громкими, и поэтому появляется спрос на то, чтобы акустические системы обеспечивали великолепный динамический диапазон даже на более низких уровнях. Также он отметил, что 200-400 Гц – это сложная область для проектирования акустических систем. Кинселла говорит, что конструкция корпуса имеет решающее значение для достижения хорошей артикуляции, поэтому целью EM при разработке R10 было исправление как можно большего количества проблем за счет механической составляющей кабинета, а не электронной обработки.

В компании EM Acoustics, в которой Кинселла и Уиллер возглавляют большинство научно-исследовательских и опытно-конструкторских работ, время, потраченное на переход от идеи к окончательному дизайну R10, прошло быстро: близость размещения отдела R&D к производству и возможность оперативного изготовления прототипов позволили EM уже в январе 2019 года значительно продвинуться в реализации проекта.

Компания также использовала свои современные пятикоординатные станки с ЧПУ, что позволило коллективу опробовать новые идеи и вносить коррективы в разработки на собственном предприятии. Скрупулезный научно-технический подход и ориентированность на потребности рынка позволили инженерам компании создать референсный продукт. Для меня именно поэтому EM – отличный вариант точечного источника, который сейчас классифицируется как эталонное решение.

Один из важных параметров, к которому с особым вниманием подошли в EM Acoustics при создании R10, было покрытие, поэтому команда исследовала, какие углы дисперсии пользовались спросом у клиентов. В итоге компания разработала различные любопытные опции по части дисперсии (но об этом позже в этой статье). Поиск трехполосного решения привел к некоторым интересным разработкам, связанным с внутренними кроссоверами, что позволило достичь великолепного импульсного и фазового отклика системы.

Трехполосное решение

EM Acoustics R10 – это два 10-дюймовых драйвера с неодимовыми магнитами и 3-дюймовой звуковой катушкой и коаксиальным СЧ/ВЧ компрессионным излучателем. СЧ/ВЧ излучатель фактически является абсолютно новым коаксиальным дуальным излучателем, хотя на первый взгляд по концепции похож на излучатель другого ведущего бренда. Внутри находится 4-дюймовое кольцо для СЧ-диапазона и 2,5-дюймовое кольцо для ВЧ-диапазона.

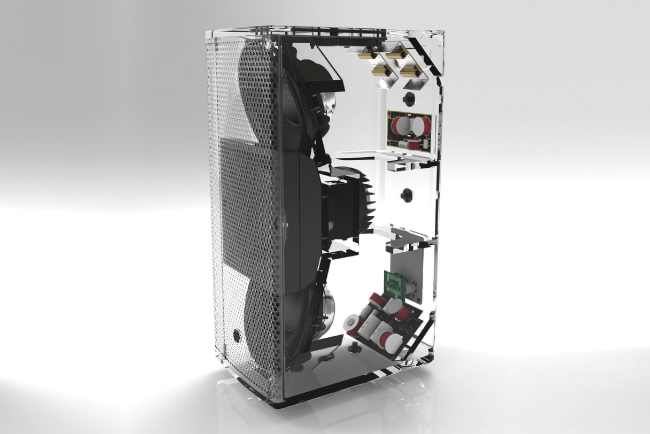

em_acoustics _series_reference_news_650_4.jpg

По утверждению EM Acoustics, кольцевые излучатели уменьшают гармонические искажения третьего порядка, что является ключом к сохранению неокрашенного характера звучания. Благодаря коаксиальной конструкции достигается единый акустический выход у всех частот от 800 Гц. Между тем, размещение двух 10-дюймовых динамиков под небольшим углом и вблизи СЧ/ВЧ-излучателей обеспечивает плотную установку компонентов в компактном корпусе размером 700 x 306 мм.

Приняв решение сделать R10 пассивной трехполосной системой, команда EM Acoustics должна была установить в нее встроенные кроссоверы. В системе R10 используются новые топологии секций кроссовера для достижения наилучшего согласования работы излучателей по времени. Работа в сочетании с усилителями серии DQ даёт результат, который, согласно EM, обеспечивает значительно более точный импульсный отклик по сравнению с ближайшими альтернативами.

В процессе разработки Эд Кинселла реализовал новую пассивную секцию кроссовера, благодаря которой система может быть полностью независимой от геометрии волновода – нечто крайне необычное для сложных пассивных конструкций. Это означало, что R10 можно было заставить работать, как задумывалось, с несколькими различными волноводами. Сами волноводы являются результатом многочисленных исследований и разработок, которыми команда EM очень гордится.

В R10 СЧ/ВЧ-драйвер зафиксирован, а это означает, что для получения различных углов дисперсии или при смене ориентации громкоговорителя необходимо произвести установку только сменного волновода. Простую смену волноводов можно с легкостью осуществить уже на смонтированных системах, если речь идет об инсталляции. Это действительно простое решение, обладающее рядом преимуществ.

В целях сохранения компактного размера R10, каскадный пассивный кроссовер разделён на два монтажных конструктива, которые расположены в пределах доступных участков внутренней структуры, что в свою очередь минимизирует воздействие на внутренний объем.

Корпус, порты и монтажные опции

Возвращаясь к комментариям Кинселла о механике кабинетов EM Acoustics, следует отметить, что жесткость корпуса была очень важна, но при этом поддержание небольшого веса системы также было приоритетным направлением. Компания производит и собирает кабинеты из тщательно отобранной многослойной березовой фанеры. Благодаря продуманной конструкции с двумя скобами в задней части, поперечный разрез R10 открывает удивительно пустой, но жесткий корпус. Чистый вес системы составляет 31 кг.
Наряду с грамотным размещением компонентов, EM Acoustics оптимизировала расположение фазоинверторов, разместив по четыре порта в каждом углу лицевой панели. Они, вместе с динамиками и волноводами, скрыты за решеткой из нержавеющей стали, отделанной акустически прозрачной тканью.

Корпус покрыт износостойким и ударопрочным полиуретановым покрытием, настолько прочным, что оно не повреждается даже в момент закрутки винтов, если сравнивать с традиционной покраской. EM Acoustics также переосмыслили внешние детали громкоговорителя, включая логотип компании на передней решетке. В R10 логотип имеет матовое черное покрытие вместо обычного серебристого металлика. Логотип не бликует и его не видно на расстоянии - это полезно для техников, которым не нужно будет скрывать или заклеивать лого, чтобы спрятать систему или избежать ненужных отсвечиваний.

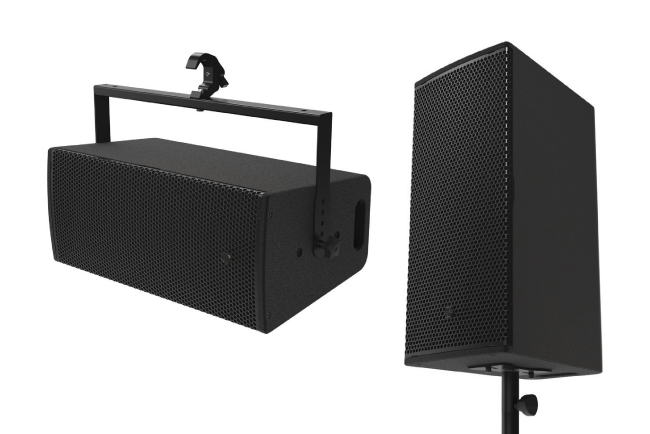

Обзор точечных акустических систем EM Acoustics серии Reference

Несмотря на устойчивое к погодным воздействиям покрытие, R10 получит рейтинг IP44 во время тестирования в ближайшее время. Однако при необходимости EM Acoustics готова предложить решение, устойчивое к погодным воздействиям [можно заказать всепогодную версию!].

Еще одна полезная деталь на боковой стороне кабинета – визуальное представление установленного волновода, которое сообщает пользователю об углах дисперсии и ориентации волновода без необходимости снятия передней решётки. Простая и очень полезная функция, которая отражает внимание EM Acoustics к мелочам.

Наконец, в верхней и нижней части корпуса предусмотрены незаметные монтажные точки для различных аксессуаров. Изначально R10 предназначена для вертикального монтажа, однако возможны варианты горизонтального подвеса. Ручки находятся с обеих сторон задней панели, рядом с парой запараллеленных разъемов NL4.

Что в коробке?

Система R10 не предлагается ни в широком, ни в узком варианте работы волноводов. Благодаря конструкции кроссовера, эта трехполосная система поставляется сразу с двумя волноводами в комплекте – узким 80° x 50° и широким 110° x 50°. Если вам потребуется еще более узкая дисперсия, EM Acoustics может разработать нужный волновод из прочного полиуретана.

Также в коробке лежит крепление для установки на стандартную 35-миллиметровую стойку. Опционально доступны крепления для вертикального и горизонтального подвеса. Вертикальную лиру можно использовать вместе с дополнительным креплением для установки на стойку с возможностью наклона громкоговорителя.

Номинальный импеданс EM Acoustics R10 составляет 8 Ом, мощность акустической системы - 1.000Вт RMS, 2.000Вт программная. Система R10 предназначена для использования с усилителями EM Acoustics серии DQ и поставляется с усилителями этой серии как системное решение. Стоит отметить, что усилитель EM Acoustics DQ6 недостаточно мощный, чтобы разогнать R10 до максимума, поэтому данный усилитель может использоваться в сценариях, где не требуется максимальный уровень звукового давления. Для реализации всего потенциала R10 рекомендуется использовать усилители EM Acoustics DQ10 и DQ20..


EM Acoustics награда

Интересно, что, являясь полнодиапазонной системой с частотным диапазоном 60 Гц - 20 кГц ± 3 дБ, R10 не всегда требует наличия сабвуфера. Будь то усиление речи или воспроизведение акустической музыки, новинка вполне самодостаточна. В тестовом зале я слушал такую комбинацию – только R10, без подключенных сабвуферов.


Референсное звучание

Чтобы проверить звучание акустической системы, мы слушали материал с большим динамическим диапазоном, в частности, джаз с чётким вокалом и хорошо записанным контрабасом. Имея некоторый опыт работы с линейными массивами EM Acoustics, у меня было предвзятое мнение о том, как будут звучать R10, но результат превзошел все ожидания. Я сразу же отметил впечатляющую четкость звучания записей. Еще больше я проникся, когда узнал, что системный эквалайзер не использовался совсем.

Я сразу отметил, что звук от нового коаксиального кольцевого излучателя является самой большой особенностью R10. Конечно, конструкция корпуса и тщательная проработка волноводов сыграли здесь не менее важную роль - средние и высокие частоты звучат чисто и естественно. Низкие частоты, воспроизводимые двумя 10-дюймовыми излучателями, звучат четко и динамично, ощущаются естественными, что неудивительно для эталонной акустической системы. Кому-то может недоставать “характерности”, но для неискаженной настройкой системы все звучало натурально. В определенных сценариях, конечно, может потребоваться сабвуфер, однако джазовые треки звучали тепло и очень музыкально на этой системе.

По мере того, как мы жанрово расширяли спектр материалов для прослушивания, положительное впечатление от системы только усиливалось. Исходя из моего собственного опыта работы с некоторыми системами EM Acoustics, мое внимание постоянно возвращалось к чистому ВЧ отклику, который был почти сродни студийному монитору. Звук был очень гладким и менее агрессивным, чем я ожидал, что обеспечило ясное воспроизведение вокала. Эти характеристики также обеспечили хорошее стереополе, которое обычно присуще студийным условиям.

Прослушивание динамичных композиций показало быстрый отклик R10 с четкими атаками барабанов и ударных. Благодаря детализации в области 200-400 Гц весь материал звучит разборчиво, без грязи. В целом, модель R10 успешно справилась с задачей воспроизведения насыщенного и динамичного контента. Тем, кому нужно больше «низа», всегда могут добавить сабвуфер.

Заключение

Я удивлен звучанием EM Acoustics R10. Это достойный представитель серии Reference, который может похвастаться чистым и естественным звуком. Если вы, как и я когда-то, сомневаетесь в этом продукте, вам стоит пересмотреть свое мнение и посетить прослушивание. Мне бы очень хотелось иметь возможность услышать выступление живой группы на этой системе. Догадываюсь, что это будет довольно «свежо», особенно при акустических выступлениях.

С точки зрения производства, здорово видеть на рынке еще один точечный источник с современными компонентами и технологическими решениями. Думаю, многие оценят коммерческую привлекательность R10, так как она предоставляет множество решений сразу из коробки, но самое главное - система потрясающе звучит.
