Приемник-масштабатор HDMI HDBaseT (4K@100м / 1080p@150м)

VE816R

Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.
  • Расширяет расстояние передачи HDMI, RS-232 и ИК-сигнала до 100 метров с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6
  • Совместимость с HDCP 2.2
  • Превосходное качество изображения:
    • с разрешением 4K до 100 м
    • с разрешением 1080p до 150 м
  • Поддержка режима HDBaseT Long Reach – активируемый командами по интерфейсу RS-232 режим Long Reach расширяет до 150 метров расстояние передачи сигналов уровня 1080p с помощью одного кабеля Cat 5e/6
  • Встроенный масштабатор (Scaler) - масштабирует изображение в различных разрешениях для оптимального отображения и во избежание появления черного экрана*
  • Поддержка функции построения видеостен – содержит профили видеостены, которые с помощью интуитивно понятного веб-интерфейса, позволяют создавать настраиваемые пользователем макеты экрана **
  • Поддержка технологии Seamless Switch™ – возможность переключения с близкой к нулю задержкой, позволяющей обеспечить непрерывность видеопотока, переключение в режиме реального времени и стабильную передачу сигналов **
  • Поддержка HDBaseT Anti-jamming - устраняет помехи сигнала во время передачи высококачественного видео при использовании технологии HDBaseT
  • Двунаправленный канал RS-232 - позволяет осуществлять управление с помощью последовательно подключаемых устройств, таких как терминалы, сенсорные экраны и сканеры штрих-кода
  • Двунаправленный ИК-канал - ИК-передача за один раз обрабатывается в одну сторону***
  • Поддержка технологии Cable Quality Tester (тестирования качества кабеля) – определяя уровня сигнала от матричных коммутаторов с поддержкой HDBaseT к VE816R, позволяет проверить качество и категорию кабеля.
  • Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
  • Возможность удаленного обновления микропрограммы
  • Встроенная защита от электростатического разряда 8 кВ / 15 кВ
  • Работа в режиме Plug and play
  • Возможность монтажа в стойку

Приемник-масштабатор 4K HDMI-сигнала VE816R с поддержкой HDBaseT компании ATEN разработан для работы с несколькими матричными коммутаторами с поддержкой HDBaseT компании ATEN и предназначен для расширения расстояния передачи 4K HDMI-сигналов до 100 метров, с помощью одного кабеля Cat 5e/6/6a или кабеля ATEN 2L-2910 Cat 6. При этом для оптимального отображения поддерживается масштабирование видео разных разрешений.

Поддерживая двунаправленный канал RS-232 и передачу ИК-сигналов, VE816R предоставляет пользователям возможность удаленного управления совместимыми устройствами. При работе с матричными коммутаторами с поддержкой HDBaseT компании ATEN, приемник-масштабатор VE816R использует технологии Frame Sync (для обеспечения плавного воспроизведения видео) и Cable Quality Tester (для выполнения обладающего интуицией тестирования кабелей).

Для создания максимального впечатления от обработки аудио/видео приемник-масштабатор 4K HDMI-сигнала VE816R при работе с матричными коммутаторами HDMI HDBaseT-Lite или модульными матричными коммутаторами, оснащенными платами вывода HDBaseT компании ATEN, поддерживает возможность построения видеостен, а также функцию Seamless Switch™.

Комплектация VE816R-AT-G

  • 1x приемник-масштабатор 4K HDMI-сигнала VE816R
  • 1x ИК-передатчик
  • 1x ИК-приемник
  • 1x клеммный разъем RS-232
  • 1x адаптер питания
  • 1x руководство пользователя
4kHDMIHDBTRoHS*

Схема

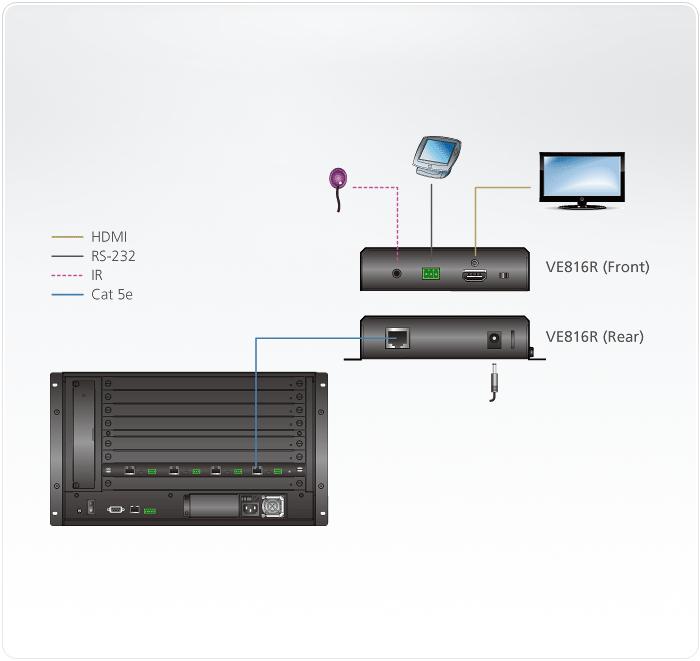

Топологическая схема VE816R

Технические характеристики

Наименование

VE816R

Партномер

VE816R-AT-G

Видеовыход Интерфейсы: 2 x гнезда HDMI тип А (черного цвета)
Импеданс: 100 Ом
Макс. расстояние до 10 м
Видео Макс. скорость передачи данных: 10,2 Гбит/с (3,4 Гбит/с на каждую полосу)
Макс. частота пикселизации: До 340 MГц
Соответствие:
- HDMI (3D, Deep Color, 4К)
- Совместимость с HDCP
- Consumer Electronics Control (CEC)
Макс. разрешение/ расстояние:
до 4K при 70 м (Cat 5e/6) / 100 м (Cat 6a/ATEN 2L-2910 Cat6); 1080p при 100 м (Cat 5e/6/6a)
*Поддержка 4K:
4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0);
4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Разъемы От устройства к устройству: 1 x гнездо RJ-45
Питание: 1 x разъем для подключения питания постоянного тока (серебристого цвета)
Управление ИК канал: 1 x миниатюрное гнездо стерео (черного цвета)
Канал RS-232: 1 x разъем с невыпадающими винтами 3-полюсный (зеленого цвета)
Переключатели Обновление микропрограммы: 1 x ползунковый переключатель
Энергопотребление DC5V:9.09W:28BTU
Температура и влажность - Рабочая температура: 0 - 40°C
- Температура хранения: -20 - 60°C
- Влажность: 0 - 80% рт. ст. без образования конденсата
Физические свойства - Корпус: Металлический
- Масса: 0,67 кг
- Размеры (Д х Ш х В) с кронштейнами: 16,80 x 14,69 x 3,00 см
- Размеры (Д х Ш х В) без кронштейнов: 16,60 x 12,49 x 2,90 см

Документация:

Каталог (RU) (36.81 Мб, *.pdf)
