Устройства серии USB Extender Plus передают и коммутируют сигналы USB от периферийных устройств к главному компьютеру на расстоянии до 600 м через сеть Gigabit Ethernet или на расстоянии до 100 м через один кабель CATx в рамках инсталляции «точка – точка». Они поддерживают устройства USB версий от 2.0 до 1.0 со скоростью передачи данных до 480 Мбит/с и совместимы с устройствами USB 3.0, которые могут функционировать со скоростью передачи, поддерживаемой USB 2.0. Передатчик включает в себя функцию эмуляции периферийных USB, что обеспечивает безотказную загрузку главного компьютера, не подключённого к клавиатуре или мыши. В приёмник встроен активный четырёхпортовый хаб. Контроллер предлагает возможность несложной настройки и управления, что позволяет создать систему распределённой матричной USB-коммутации по сети Ethernet. Серия USB Extender Plus поддерживает такие периферийные USB-устройства, как клавиатуры, мышки, съемные накопители и веб-камеры в профессиональных AV‑инсталляциях.

Передатчик включает в себя функцию периферийной эмуляции для поддержки непрерывного соединения между главным компьютером и USB-устройством, обеспечивая распознавание USB-порта во время начального запуска системы, даже если клавиатура или мышка не подключены. Светодиодные индикаторы портов обеспечивают визуальное подтверждение активности системы.

Устройства серии USB Extender Plus могут передавать сигналы USB на большие расстояния по инфраструктуре на витой паре с кабелем CATx. Для дистанций передачи до 100 метров инсталляция USB Extender Plus обеспечивает прямое подключение периферийных USB-устройств к удалённому главному компьютеру без необходимости в дополнительных сетевых IP-розетках, оборудовании, программном обеспечении или драйверах. Это упрощает интеграцию в системы КВМ (KVM) с использованием клавиатуры, видеомонитора и мыши (Keyboard-Video-Mouse), позволяя обойти специфичные проектные критерии в сфере IT, которые могут идти вразрез с необходимостью в передаче КВМ в рамках профессиональных AV-инсталляций.

В системах с очень большой дистаницей передачи, либо при совместном использовании одного передатчика с несколькими приёмниками, передатчик и приёмник серии USB Extender Plus могут быть подключены к коммутатору Gigabit Ethernet, расположенному на расстоянии 100 метров, что увеличивает общую дистанцию передачи до 200 метров. Дополнительно дистанция передачи может быть увеличена при использовании пяти коммутаторов Gigabit Ethernet с допустимой дистанцией до 100 метров между каждой парой коммутаторов, в результате чего общее расстояние составит уже 600 метров.

Удлинитель поддерживает такие периферийные USB-устройства, как интерактивные доски, клавиатуры, мышки, съёмные накопители, веб-камеры, наушники, громкоговорители и другое USB-оборудование. Для проектов, где требуется высокий уровень безопасности, разработана модель USB Extender Plus HID, которая функционирует только с авторизованными устройствами. Она позволяет подключить клавиатуру, мышь, считыватель смарт-карт или другое USB-устройство и предотвращает подключение неавторизованного оборудования, например, съёмного накопителя.

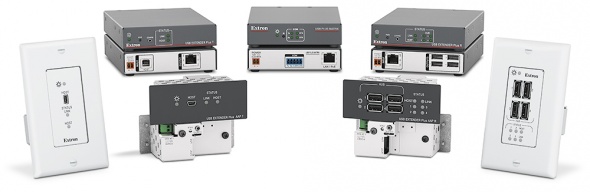

Передатчики и приёмники выпускаются в трёх форм-факторах, которые можно комбинировать для подбора оптимальных вариантов инсталляции. Компактный металлический корпус высотой 2,5 см и шириной в четверть стойки спроектирован для монтажа на поверхность стола и под стол, в кафедру или стойку. Модель USB Extender Plus AAP вмещается в отверстие для двухместной архитектурной адаптерной панели AAP, обеспечивая удобство архитектурного подключения USB и элегантный внешний вид. Версия USB Extender Plus D представляет собой настенную панель в стиле Decorator, которая вмещается в одноганговый настенный короб.

USB Plus Matrix Controller обеспечивает удобный интерфейс управления, который позволяет создать USB-системы коммутации, используя до 64 передатчиков и приёмников серии USB Extender Plus. Можно легко управлять USB-коммутацией через любой процессор AV-управления, передавая команды SIS по Ethernet или RS‑232. USB Plus Matrix Controller можно скомбинировать с передатчиками и приёмниками серии USB Extender Plus и создать простую систему распределённой матричной USB-коммутации как для одной площадки, так и для системы помещений целого здания. В программе Product Configuration Software (PCS) от Extron систему можно сконфигурировать быстро и с удобством.

Серия USB Extender Plus – это самое оптимальное решение для широкого ряда сфер применения, где требуется передача и коммутация сигналов USB стандартов 3.0, 2.0, 1.1 и 1.0 со скоростью передачи данных до 480 Мбит/с, включая суды, конференц-залы и переговорные помещения, учебные классы и лекционные залы.

Технические характеристики

  • Передача сигналов периферийных USB-устройств по сети Gigabit Ethernet на дистанции до 600 м
  • Передача сигналов периферийных USB-устройств до 100 м по одному кабелю CATx в инсталляциях «точка – точка»
  • Поддержка USB-устройств версий 2.0 – 1.0 со скоростью передачи данных до 480 Мбит/с. Совместимость с устройствами USB 3.0, которые могут функционировать со скоростью передачи, поддерживаемой USB 2.0. — поддержка режимов передачи: крупноблочная передача (bulk transfers), передача сигналов управления (control transfers), передача прерываний (interrupt transfers) и изохронная (isochronous transfers), согласно спецификации USB.
  • Приёмник имеет встроенный четырёхпортовый хаб с подачей 5 В, 500 мА, на каждый порт — одновременное подключение к нескольким периферийным устройствам, таким как Extron Annotator 300, съёмные накопители, клавиатуры, мыши или другие используемые интерфейсы (HID).
  • Один передатчик может подключаться к нескольким приёмникам — при использовании коммутаторв Gigabit Ethernet один передатчик может поддерживать до четырёх приёмников по IP‑сети.
  • Периферийная эмуляция — повышенная надёжность работы системы благодаря эмуляции постоянного соединения между главным компьютером и клавиатурой и мышью с поддержкой HID.
  • Светодиодные индикаторы состояния в реальном времени для мониторинга и устранения неполадок — визуальное подтверждение активности соединения на портах между активным главным компьютером и каждым подключённым периферийным устройством.
  • Варианты исполнения: версия для стоек и архитектурный формфактор — выпускаются модели с компактным металлическим корпусом 2,5 см с монтажом в стойку, в формфакторе архитектурной адаптерной панели AAP и одноганговой настенной панели в стиле Decorator для удобства интеграции в различные проекты.
  • Контроллер с USB-коммутацией позволит вам с лёгкостью создать систему USB-коммутации как небольшого, так и крупного масштаба — схему коммутации любого размера с использованием до 64 передатчиков и приёмников серии USB Extender Plus можно сконфигурировать через один контроллер. Устройство позволяет использовать команды последовательного интерфейса или IP для интеграции с системой управления.
  • Фильтрация классов устройств на некоторых моделях ограничивает ряд устройств такими типами как интерфейсы HID и считыватели смарт-карт (на модели USB Extender Plus HID) — фильтрация класса устройств предотвращает неавторизованную загрузку или передачу контента через USB-порт в защищённых системах. Удлинитель USB Extender Plus HID выпускается с фиксированными конфигурациями, вследствие чего функция фильтрации класса устройств не может быть удалена или изменена.
  • Внешний блок питания Extron Everlast™ в комплекте — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
  • На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

  • USB Extender Plus T - Передатчик / партномер 60-1471-12
  • USB Extender Plus R - Приёмник / партномер 60-1471-13
  • USB Extender Plus D T - Передатчик – версия Decorator, цвет белый / партномер 60-1473-13
  • USB Extender Plus D R - Приёмник – версия Decorator, цвет белый / партномер 60-1473-23
  • USB Extender Plus AAP R - Приёмник – версия AAP, цвет чёрный / партномер 60-1472-22
  • USB Extender Plus AAP R - Приёмник – версия AAP, цвет белый / партномер 60-1472-23
  • USB Extender Plus T HID - Передатчик HID / партномер 60-1539-12
  • USB Extender Plus R HID - Приёмник HID / партномер 60-1539-13
  • USB Extender Plus Matrix Controller - Контроллер / партномер 42-267-01

Схема AV-системы

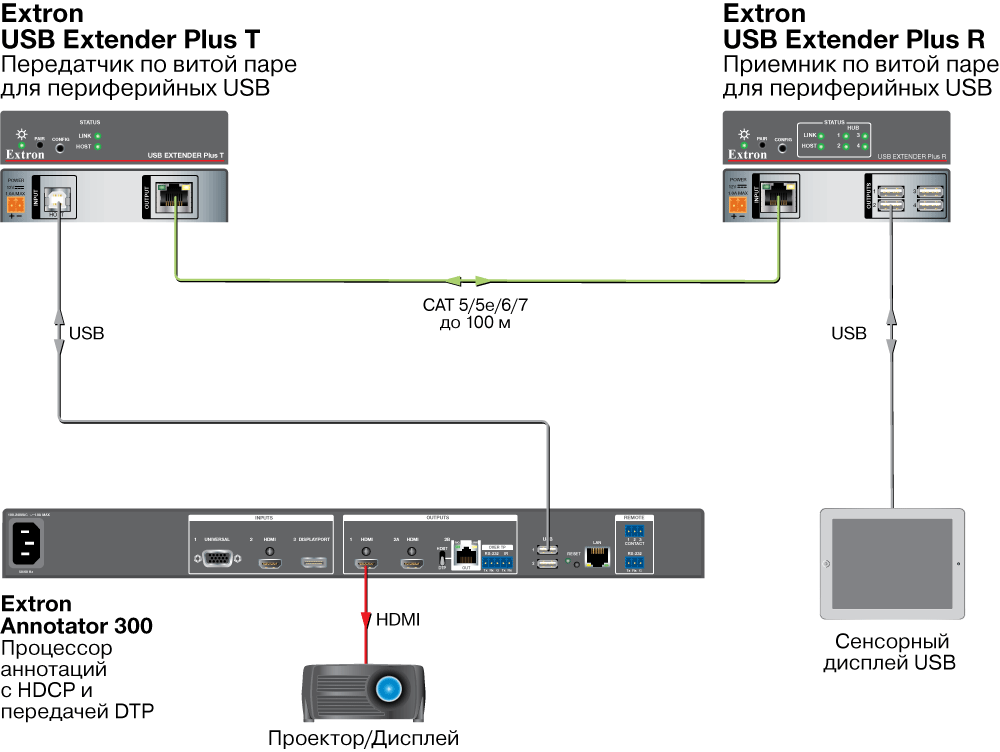

Передача сигнала USB – «Точка – точка»

Передатчик и приёмник серии USB Extender Plus в конфигурации подключения «точка – точка»

USB Extender Plus Схема

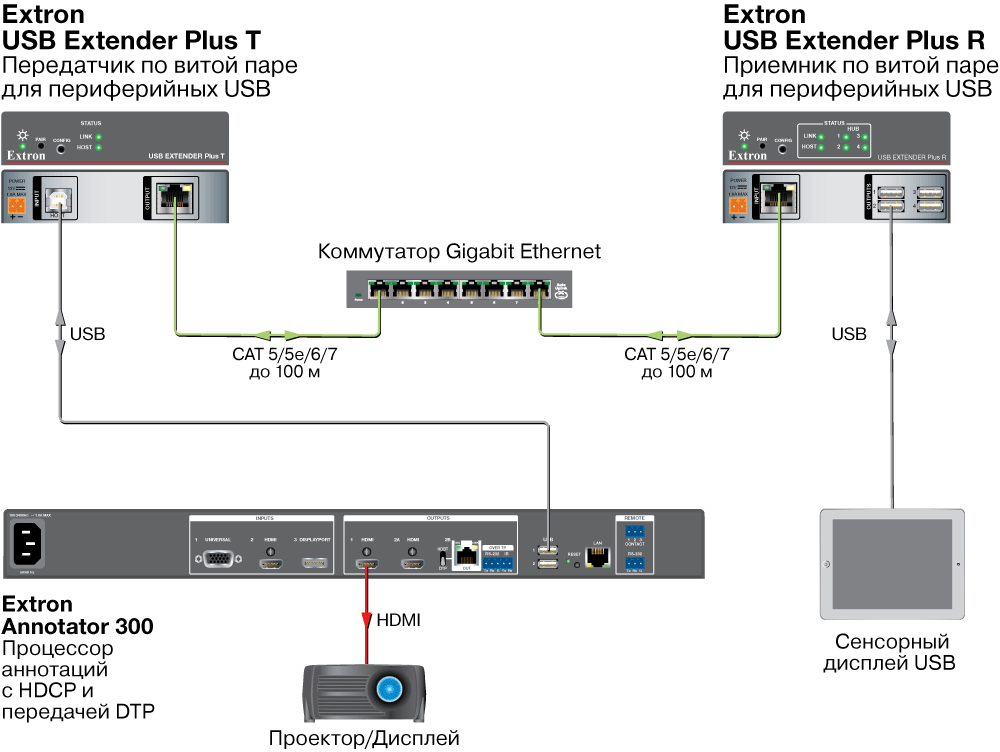

Передача сигнала USB – Сеть

Передатчик и приёмник серии USB Extender Plus при подключении к сети через коммутатор Gigabit Ethernet

USB Extender Plus Схема2

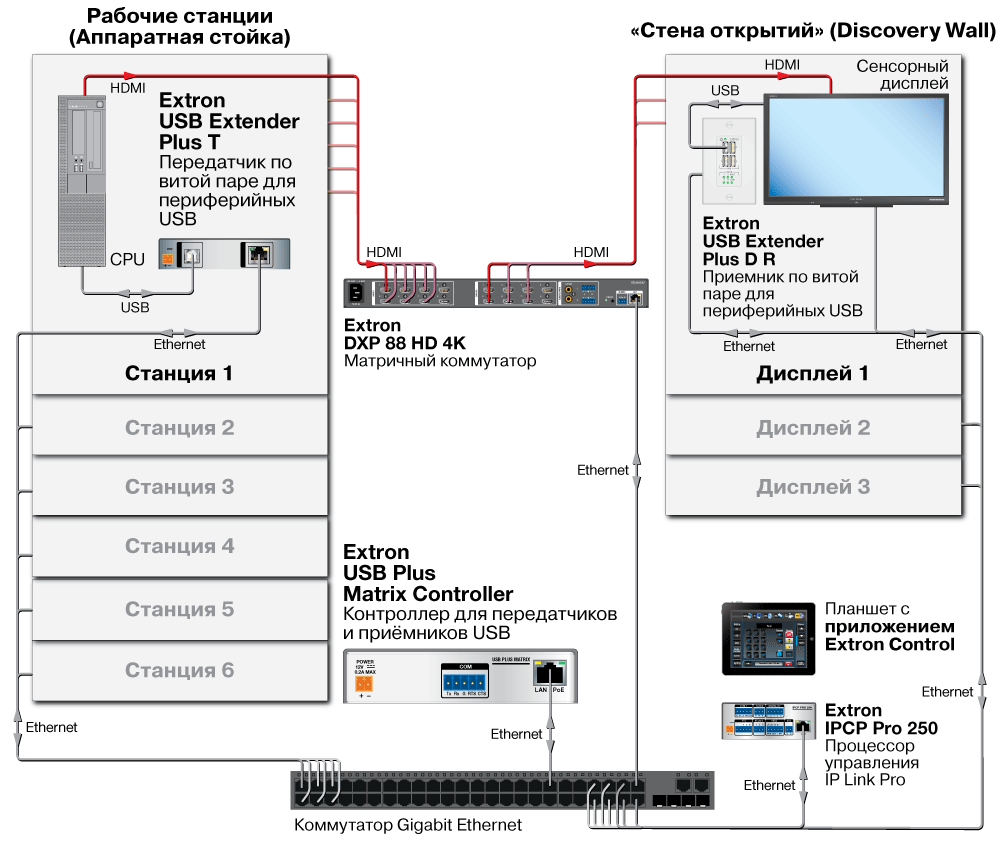

USB Matrix – Сенсорные дисплеи

Контроллер USB Plus Matrix получает команды на коммутацию из системы управления и передаёт их по принципу «замыкание-разрыв» на передатчики и приёмники USB по Ethernet для того, чтобы переключать сигналы сенсорных дисплеев между ПК, установленными в стойке.

USB Extender Plus Схема3

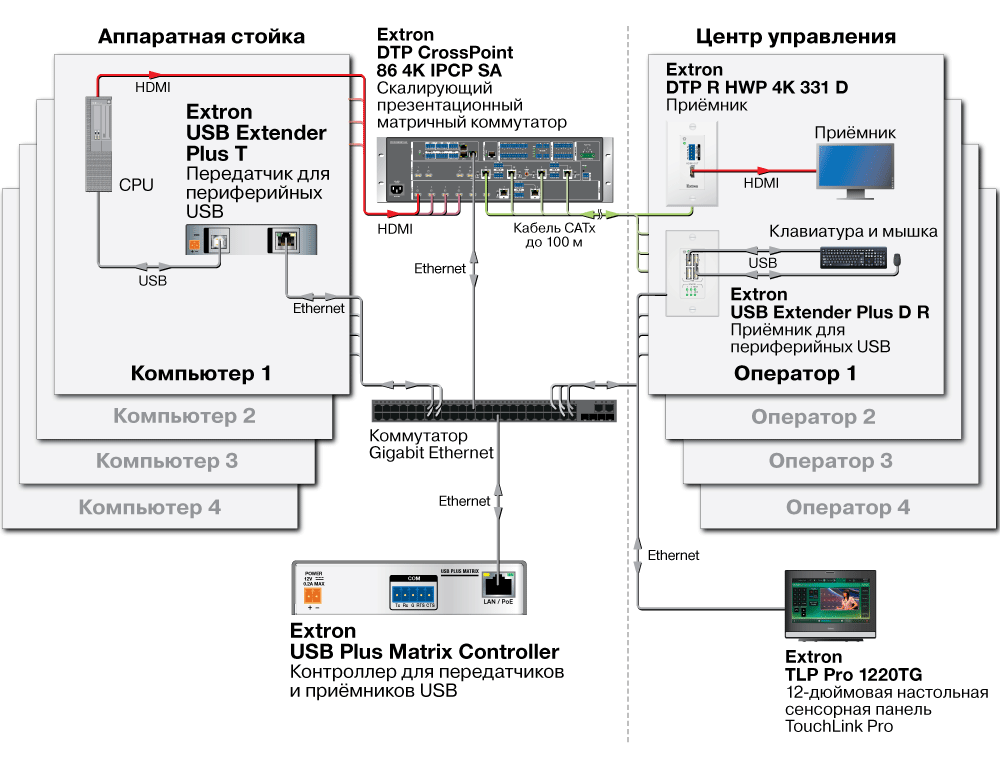

USB Matrix – системы KVM

Контроллер USB Plus Matrix получает команды на коммутацию из системы управления и передаёт их по принципу «замыкание-разрыв» на передатчики и приёмники USB по Ethernet для того, чтобы переключать сигналы клавиатуры и мыши между ПК, установленными в стойке.

USB Extender Plus Схема4

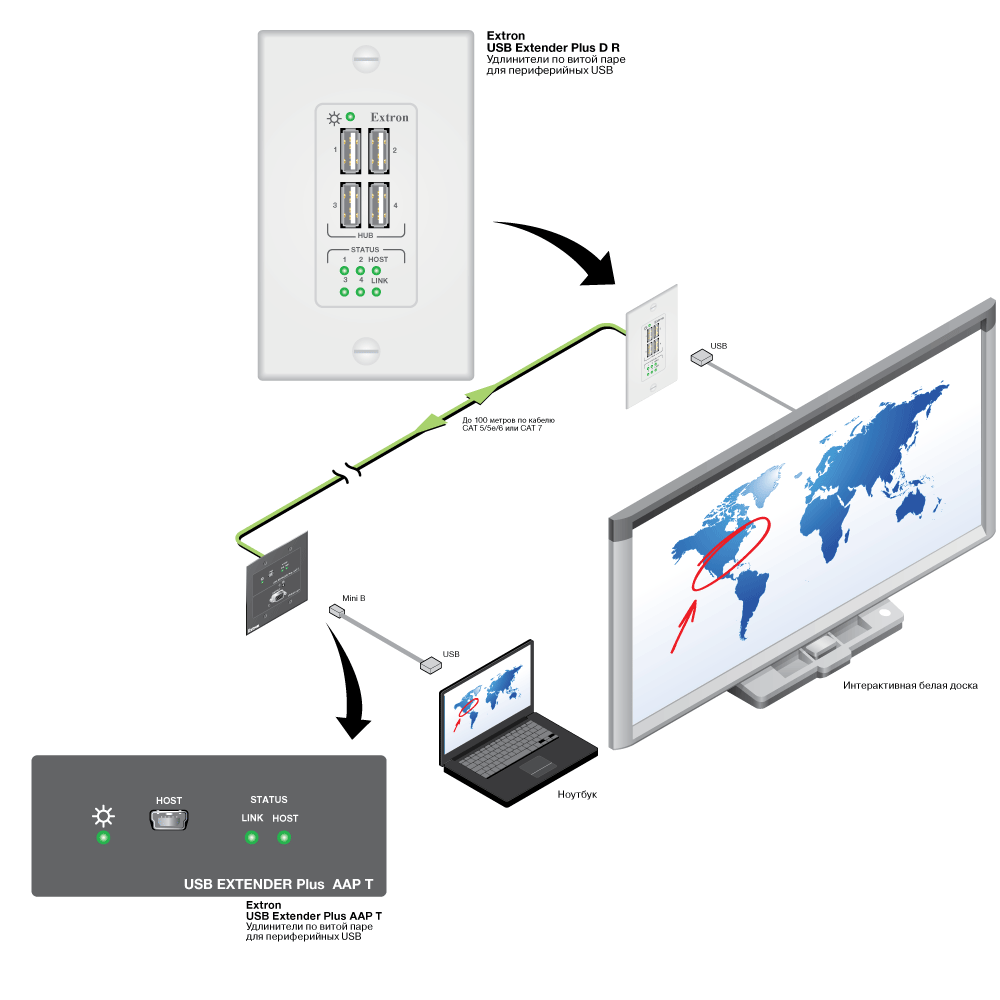

Архитектурные форм-факторы

Устройства линейки USB Extender Plus выпускаются в различных архитектурных формфакторах, которые сочетаются с различными интерьерами.

USB Extender Plus Схема5
