MediaPort 200 от Extron – это шлюз от HDMI к USB для интеграции профессиональных AV‑источников или AV‑систем с программными кодеками конференц-связи. С помощью обычных видео- и аудиодрайверов USB он безупречно функционирует с компьютером. MediaPort® имеет HDMI-вход с локальным выходом «loop-through», совместимым с HDCP, принимает сигналы до 1920x1200 и скалирует видео к выходу USB 2.0. Функции аудио включают входы микрофонного/линейного уровней, деэмбедирование аудио HDMI и двунаправленные сигналы аудио USB, а также выход референсного сигнала AEC и выходы линейного уровня. MediaPort 200 также включает обработку DSP с эквализацией, фильтры, микширование, динамическую обработку и функцию ducking (приглушение при появлении приоритетного сигнала). Таким образом, MediaPort 200 является полноценным интерфейсом для программных кодеков; также есть возможность интеграции в аппаратный кодек или в систему DSP. MediaPort 200 обеспечивает гибкую интеграцию компьютеров для конференц-связи в профессиональные AV‑системы.

MediaPort 200 служит шлюзом между несложной комбинацией «веб-камера — компьютер» и традиционной аппаратурой для конференц-связи. MediaPort 200 идеально подходит для небольших помещений, в которых есть только компьютер и дисплей, посколько он улучшает качество аудио и видео, поддерживая оборудование профессионального класса, например, камеры PTZ для видеоконференц-связи, поверхностные микрофоны и системы звукового усиления.

В помещениях для совещаний и больших конференц-залах MediaPort 200 легко интегрирует компьютер, на который установлена программа конференц-связи, с полнофункциональной AV‑системой, состоящей из аппаратного кодека, управления распределением и обработкой видеосигналов, DSP, микрофонов и полноценной системы звукоусиления. Помимо конференц-связи подключенный персональный компьютер может быть использован для установки различных приложений для записи совещаний, презентаций или лекций.

Упрощенная установка

Шлюз MediaPort 200 совместим с компьютерами на базе Windows® или Mac® и подключается к ним через USB c простотой plug-and-play («подключи и работай»); при этом используются стандартные драйверы UVC (USB Video Class – для видео) и UAC (USB Audio Class – для аудио). Он может использоваться с наиболее распространенными программными и «облачными» платформами для коммуникации, включая Microsoft® Skype®/Skype® for Business, Adobe® Connect™, BlueJeans, Cisco® WebEx®, Citrix® GoToMeeting™, Zoom и другие.

MediaPort 200 оснащен входом HDMI с локальным выходом loop-through и сочетается с аппаратными кодеками различных производителей, таких как Polycom®, Cisco и LifeSize®, способствуя улучшению качества связи в постоянно действующих системах конференц-связи. Кроме того, вход HDMI и выход loop-through поддерживают HDCP, что обеспечивает быструю интеграцию в системы для передачи зашифрованного контента от источника к дисплею.

Оптимальная обработка видеосигнала для программных кодеков

MediaPort 200 принимает разрешения до 1080p/60 и 1920x1200 и осуществляет деинтерлейсинг высокого качества форматов до 1080i. это полнофункциональный видеопроцессор, оснащенный рядом ключевых функций скалеров Extron, например, управлением соотношением сторон экрана, встроенными тестовыми таблицами, автоподстройкой изображения (Auto-Image™) и автозапоминанием входа. Если сигнал на входе HDMI отсутствует, на дисплей может быть выведен логотип заказчика. Выходные разрешения варьируются от 320x180 до 1080p/15 и динамически конфигурируются программным кодеком в зависимости от текущей загрузки процессора ПК и пропускной способности сети между обеими сторонами конференц-связи. Потоковая передача выходного видео по USB 2.0 осуществляется в формате MJPEG.

MediaPort 200 – это полнофункциональный видеопроцессор, оснащенный рядом ключевых функций скалеров Extron, например, управление соотношением сторон экрана, встроенные тестовые таблицы, автоподстройка изображения (Auto-Image™) и автозапоминание входа. Если сигнал на входе HDMI отсутствует, на дисплей может быть выведен логотип заказчика.

Широкие возможности интеграции аудио с DSP

MediaPort 200 принимает сигналы от микрофонов и программные источники, например, аналоговое аудио и деэмбедированное двухканальное аудио HDMI. Соединение USB поддерживает сигналы аудио формата 4x2, которые передаются и принимаются между ближней и удаленной точками по аналогии со звуковой картой USB. Это позволяет мосту MediaPort 200 передавать компьютеру двухканальное сочетание следующих аудиосигналов: сигналы от микрофонов, программное аналоговое аудио, аудио HDMI и аудио с USB. Интерфейс также позволяет MediaPort 200 принимать четыре аудиоканала от компьютера, включая программное аудио и аудио, передаваемое от дальнего конца программного кодека, что полностью устраняет необходимость в подключении аналогового аудио к персональному компьютеру.

Технология обработки цифрового аудио DSP в MediaPort 200 предлагает более широкие возможности, чем аудиосистемы, основанные на аппаратных кодеках. Ключевые инструменты обработки аудио включают усиление, микширование, параметрический эквалайзер, фильтры, динамическую обработку и функцию приглушения ducking. Функция DSP может быть использована для оптимизации работы сигналов от источника (микрофона и программного аудио), а также сигналов, передаваемых персональному компьютеру, системе звукоусиления или процессору внешней обработки DSP. MediaPort 200 также передает аудио от удаленной точки процессору обработки сигналов DSP с функцией эхоподавления AEC (например, DMP 128 C) в виде специального выхода референсного сигнала. Используя референсный сигнал AEC, процессор DMP 128 C обеспечивает эхоподавление сразу для нескольких микрофонов, что позволяет участникам конференции в удаленной точке принимать аудосигнал, передаваемый от AV‑системы на ближнем конце, без искажений и эха.

Различные варианты управления и функционирования

MediaPort 200 оснащен интерфейсом управления на передней панели и ЖК-экраном с меню для быстрого доступа к настройкам системы. Предлагается возможность удаленной настройки и управления по Ethernet, USB и RS‑232. MediaPort 200 можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, легким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пуско-наладку, эксплуатацию и мониторинг в режиме реального времени, обновление прошивки, а также возможность полной настройки функции DSP и ее инструментов обработки аудио.

В дополнение к возможностям настройки и управления MediaPort 200 также имеет светодиодные индикаторы на передней панели, которые обеспечивают своевременное визуальное подтверждение наличия сигнала на входе HDMI или на локальном выходе loop-through, а также статуса HDCP и статуса сигнала USB для главного порта, видео и двунаправленного аудио.

MediaPort 200 оборудован портами для двух цифровых входов и двух цифровых выходов, которые упрощают активацию и отключение микрофона через «сухие» контакты, а также загорание светодиодных индикаторов состояния микрофона.

Удобство монтажа под стол и на поверхность

MediaPort 200 смонтирован в корпус высотой 1U в половину ширины стойки, который может быть установлен практически в любом месте, включая незаметный монтаж под столом для переговоров, внутри офисного комода или на кафедре. Отдельно можно заказать монтажные приспособления Extron серий UTS и MBU 123, чтобы упростить установку под столом. Пассивная система конвекционного охлаждения (без вентиляторов) обеспечивает бесшумную эксплуатацию.

Технические характеристики

  • Безупречная интеграция профессиональных AV‑источников или AV‑систем с программными кодеками — передача аудио- и видеосигналов от источника презентации или коммутатора к компьютеру, что обеспечивает интеграцию с программными и «облачными» платформами для коммуникации.
  • Входы: один вход HDMI со сквозным выходом loop-through, один вход на разъеме под зажим для балансного/небалансного стереоаудио, один вход для балансного/небалансного аудио микрофонного или линейного уровня на разъеме под зажим, один вход USB 2.0 для четырех каналов аудио (воспроизведение и передача стерео)
  • Выходы: один выход USB 2.0 для потоковой передачи видео и двухканального аудио, один выход для балансного/небалансного стереоаудио на разъеме под зажим, выходы для сигналов моно на разъеме под зажим: для балансного/небалансного референсного сигнала AEC и для вспомогательного аудио
  • При соединении между устройствами USB 2.0 используются универсальные драйверы USB, которые обеспечивают полную совместимость — MediaPort 200 использует стандартные драйверы UVC (USB Video Class – для видео) и UAC (USB Audio Class – для аудио), обеспечивая универсальную совместимость с операционными системами Windows®, Mac OS®, Linux и др.
  • Скалирование видео обеспечивает выход USB с разрешениями от 320x180 до 1080p/15, которые соответствуют наиболее распространенным требованиям программных кодеков — обеспечение оптимального качества видеоконтента с компьютера или камеры для участников конференц-звонка, находящихся в удаленной точке.
  • Новинка Cкалирование оптимизировано под требования программных кодеков UC с помощью групп с настраиваемыми разрешениями — настраиваемые пользователями разрешения могут быть подразделены на категории (группы), например, с высоким, средним и низким разрешением, чтобы принудить программный кодек к использованию наиболее оптимального скалируемого потокового разрешения USB в рамках текущих состояний сети и кодека.
  • Скалируемый выход USB для потокового видео с кодированием в формате MJPEG
  • Встроенная обработка аудио DSP — функции микширования и обработки сигналов, включая микширование и маршрутизацию аудио 4x2. Функция DSP оптимизирована для сигналов микрофона и программного аудио, а также для программных кодеков, аппаратных кодеков, внешней обработки DSP и звукоусиления.
  • Выход референсного сигнала AEC — этот выход передает аудио от удаленной точки к внешнему процессору обработки сигналов DSP с функцией эхоподавления AEC. Этот аудиосигнал используется внешним процессором DSP в качестве референсного сигнала для эхоподавления AEC, что позволяет участникам конференц-звонка, находящимся на другом конце, слышать аудио без эха.
  • HDCP-совместимый вход HDMI и локальный выход loop-through — обеспечивают выход для локального монитора, AV‑системы или аппаратного кодека, позволяя осуществлять мониторинг или распределение контента без использования дополнительного усилителя-распределителя. Вход HDMI и локальный выход loop-through совместимы с HDCP.
  • Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для обработки и микширования с помощью интегрированной функции DSP.
  • Интерфейс USB для аудио формата 4x2 — соединение USB поддерживает сигналы аудио формата 4x2, которые передаются и принимаются между ближней и удаленной точками по аналогии со звуковой картой USB. Это позволяет MediaPort 200 передавать персональному компьютеру двухканальное сочетание аудиосигналов, а компьютеру, в свою очередь, передавать программное аудио, а также аудио, передаваемое от дальнего конца программного кодека, к MediaPort 200.
  • Поддержка наиболее распространенных программ для коммуникации, включая Microsoft® Skype®/Skype® for Business, Adobe® Connect™, Apple FaceTime, BlueJeans, Cisco® WebEx ®, Citrix® GoToMeeting™, Google Hangouts, Lifesize® Clearsea и Zoom
  • Совместимость с виртуальными вычислительными приложениями, использующими системы «тонкого/нулевого клиента», такими как Citrix XenApp® и VMWare Horizon® — включает в себя поддержку USB для систем клиентов с узкой полосой пропускания.
  • Поддержка видеоразрешений и компьютерных разрешений HDMI до 1080p/60 и 1920x1200
  • Высокопроизводительный деинтерлейсинг для сигналов до 1080i — очень точный деинтерлейсинг сигналов 480i/576i/1080i. Он обеспечивает высокую детализацию и точность видеокадров с прогрессивной разверсткой, включая преобразование pulldown 3:2 и 2:2 для киноконтента.
  • Вход микрофонного/линейного уровней с фантомным питанием 48 В — источник аудио микрофонного или линейного уровня может быть микширован с программным аудио. Функция фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
  • Светодиодные индикаторы на передней панели для отображения статуса сигналов HDMI и USB — индикаторы обеспечивают визуальное подтверждение наличия сигнала на входе HDMI или на локальном выходе loop-through, а также статуса HDCP и статуса сигнала USB для главного компьютера, переданных видео и аудио и полученных сигналов аудио.
  • Новинка Отображение логотипа — MediaPort 200 может быть настроен на автоматическое выведение изображения заказчика на выход HDMI всякий раз, когда сигнал отсутствует, или на выход USB в случае использования HDCP-защищённого контента и невозможности отображения видео.
  • Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
  • Функция Auto input memory — при подаче сигнала устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При очередном обнаружении идентичного сигнала эти установки автоматически восстанавливаются из памяти.
  • Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — MediaPort 200 предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения; он также может задействовать активный выход, если входной видеоисточник не доступен. Генератор розового шума доступен для всех аудиовыходов, включая аудио USB к компьютеру, и содействует оптимизации аудиосигналов на выходе.
  • Функции регулировки яркости, контрастности, вертикального положения и размера
  • Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или не совместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
  • Новинка Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей или на выход USB на него поступает полноэкранный зелёный сигнал, который подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее. При желании на USB-выход можно передать дополнительный логотип вместо зелёного сигнала.
  • EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
  • Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с различными выходными разрешениями.
  • Пользовательские предустановки — 16 предустановок с запоминанием для сохранения в памяти и восстановления оптимальных настроек изображения.
  • Параметрический эквалайзер, фильтры и сжатие на всех входах — параметрический эквалайзер и фильтры используются для настройки акустических характеристик микрофонов и источников программного аудио. Сжатие используется для компенсации нестабильных или непредсказуемых сигналов источников.
  • Параметрический эквалайзер, фильтры и ограничитель амплитуды сигналов на выходах USB и выходах линейного уровня — MediaPort 200 имеет девятиполосный параметрический эквалайзер для настройки аудиосигналов в помещении. Он также определяет случаи возникновения клиппинга путем сравнения входных и выходных форм волны. Усиление автоматически уменьшается без слышимых артефактов для защиты аудиосистемы от искажений при клиппинге.
  • Приглушение микрофона и аудио USB при проявлении приоритетного сигнала (ducking) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала микрофона или аудио USB из удаленной точки, устраняя необходимость в отдельном ducking-процессоре.
  • Аналого-цифровые и цифро-аналоговые преобразователи аудио 24 бита/48 кГц — высокопроизводительные преобразователи сохраняют целостность аудиосионала как на входах, так и на выходах.
  • Постоянная обработка аудио DSP с низкой задержкой — в MediaPort 200 низкая задержка обработки от входа к выходу поддерживается на постоянном уровне, независимо от количества активных каналов или процессов, что обеспечивает синхронизацию сигналов аудио и видео.
  • Настраиваемые предустановки DSP для аудио позволяют быстро активировать наиболее часто используемые конфигурации — при помощи приложения Extron PCS могут быть настроены до 16 предустановок. Предустановки можно легко активировать сразу после настройки при помощи ПО PCS или системы управления.
  • Мастер создания групп для выключения или усиления аудио — MediaPort 200 оснащен предварительно настроенным мастером создания групп для консолидированного выключения или усиления аудио, что облегчает управление системой в режиме реального времени.
  • Функция мягкого ограничения (soft limits) обеспечивает оптимальный диапазон настройки мастера группы — при использовании внешнего регулятора громкости диапазон громкости мастера группы может регулироваться с помощью функции мягкого ограничения для поддержки оптимального минимального и максимального уровней. Это помогает предотвратить превышение установленного лимита операторами, работающими с цифровыми входами и выходами, RS‑232 или управлением Ethernet.
  • Настройка DSP в режиме реального времени — позволяет в реальном времени устанавливать параметры при предварительном просмотре или измерении. Это устраняет необходимость компиляции и загрузки файла конфигурации в устройство.
  • Интерфейс управления на передней панели с ЖК-экраном — удобный доступ к настройкам и статусу MediaPort 200.
  • Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
  • Порты управления для двух цифровых входов и двух цифровых выходов — обеспечивают возможность внешнего управления, например, активации и отключения микрофона, а также загорания светодиодных индикаторов состояния микрофона. Цифровые входы также могут использоваться для активации предустановок DSP и регулировки громкости с помощью «сухих» контактов.
  • Удаленное питание +12 В постоянного тока, 100 мА — обеспечение удаленного питания для различных целей, например, для загорания светодиодных индикаторов состояния микрофона или для его отключения.
  • Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели; доступ к ним возможен при управлении по Ethernet, USB и RS‑232.
  • Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
  • Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ - «Simple Instruction Set», набор базовых команд ASCII для несложного и быстрого программирования.
  • Встроенные веб-страницы — позволяют использовать стандартный браузер для мониторинга и обновлений в интуитивно понятном веб-интерфейсе.
  • Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения. ПО также позволяет скачивать файлы конфигурации для архивирования или настройки нескольких систем.
  • Компактный металлический корпус 1U шириной в половину стойки — корпус шириной в половину стойки спроектирован с учетом широкого ассортимента комплектов Extron для монтажа в стойку или предметы мебели (монтажные комплекты продаются отдельно). Пассивная система конвекционного охлаждения (без вентиляторов) обеспечивает бесшумную эксплуатацию.
  • В комплекте фиксатор LockIt® для кабеля HDMI
  • Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
  • На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

  • MediaPort 200 - Скалирующий шлюз HDMI и аудио — USB / партномер 60-1488-01

Схема AV-системы

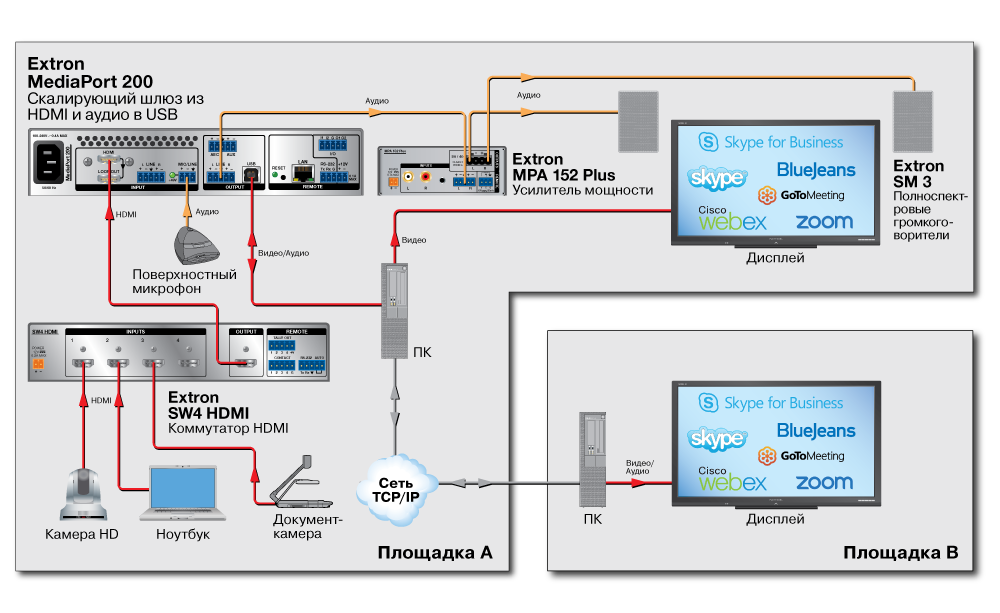

Небольшая комната для переговоров

Использование шлюза MediaPort 200 в небольшом переговорном помещении обеспечивает высокое качество аудио и видео для сеансов конференц-связи на основе программных средств, таких как Skype, WebEx, Lync или Adobe Connect.

MediaPort 200 Схема

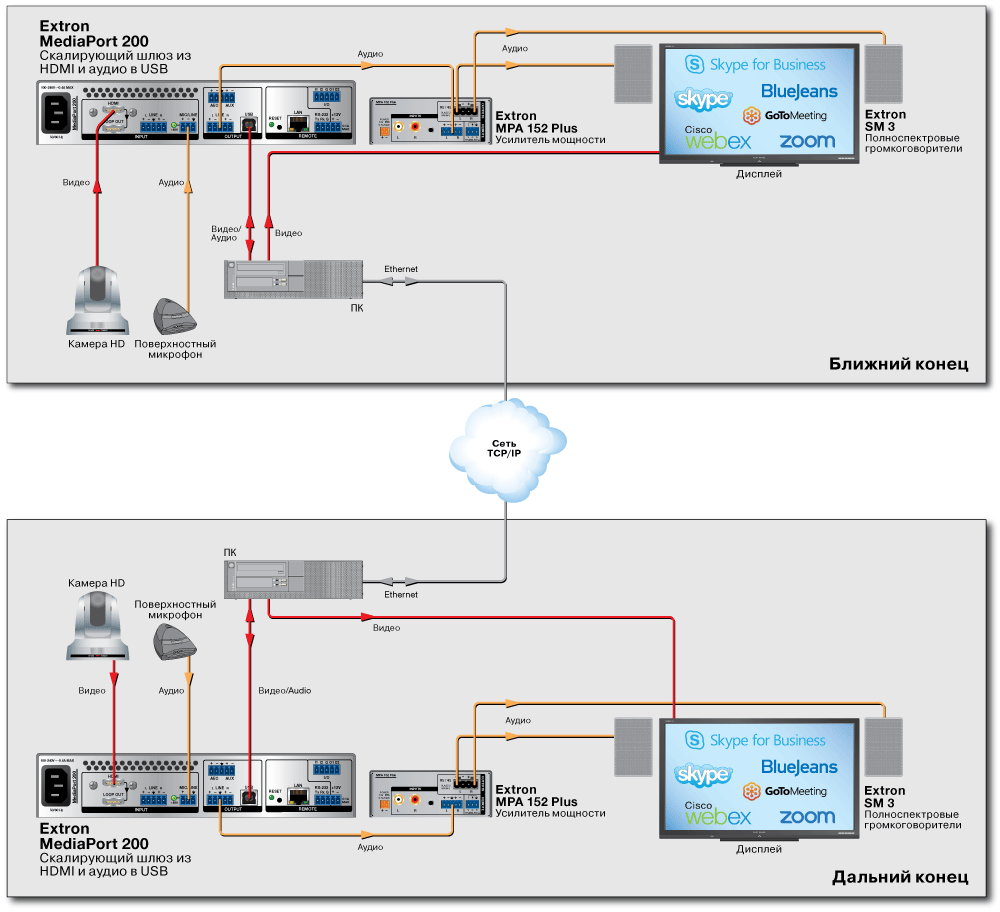

Два конференц-зала

Две площадки, каждая из которых использует MediaPort 200 для обеспечения оптимального качество видео и аудио при проведении сеансов видео-конференц-связи между ними.

MediaPort 200 Схема2

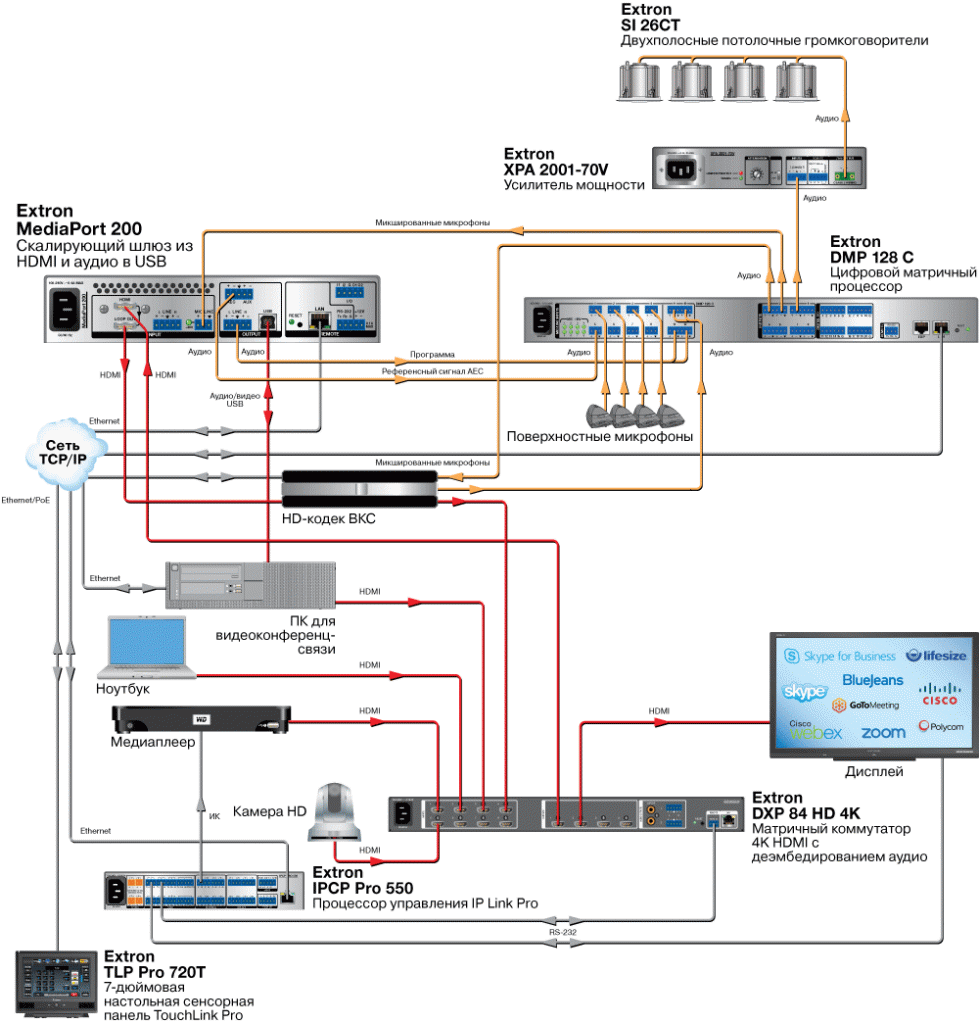

Большой конференц-зал

В системе большого конференц-зала используется шлюз MediaPort 200 и матричный коммутатор для интеграции аппаратного и программного кодеков видеоконференц-связи в одну систему.

MediaPort 200 Схема3

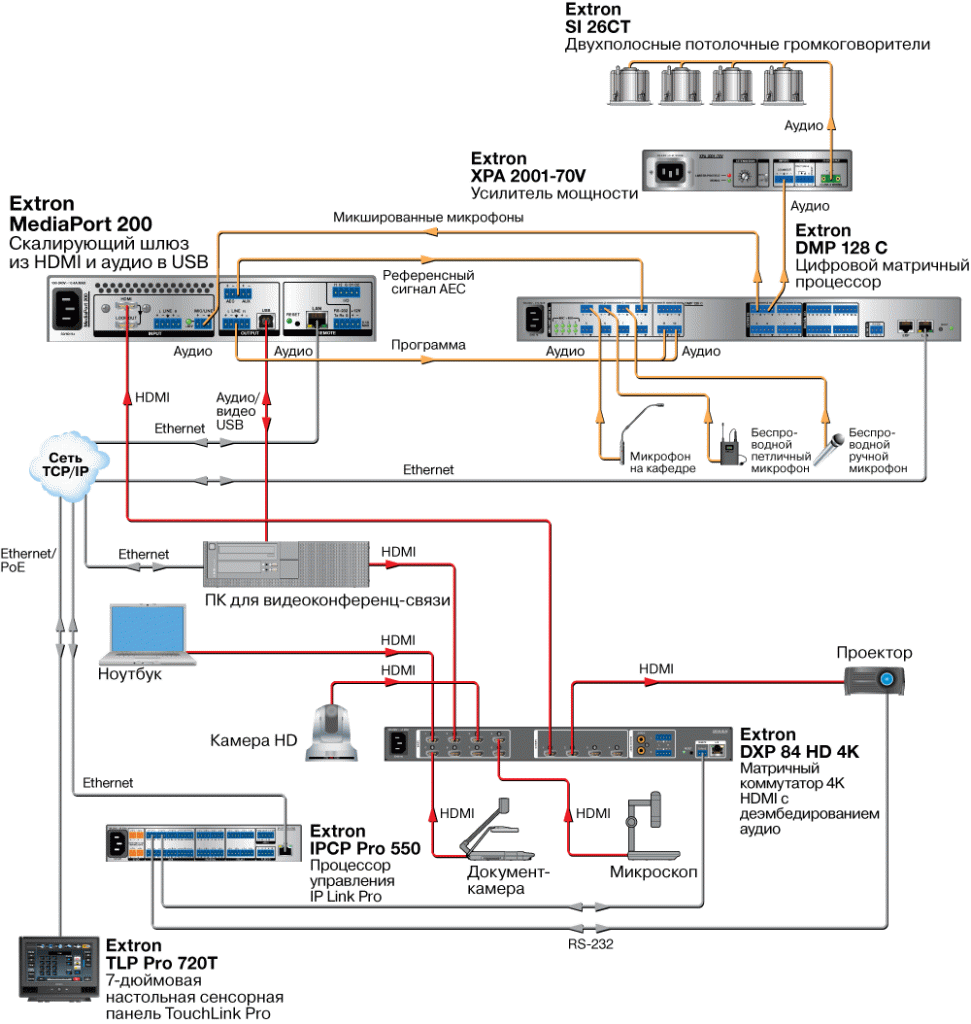

Учебный класс для дистанционного обучения

В учебном классе для дистанционного обучения наряду с матричным коммутатором и аудиопроцессором DSP используется MediaPort 200 для создания автономной системы унифицированных коммуникаций (UC) при помощи программного кодека конференц-связи.

MediaPort 200 Схема4

Технические характеристики

Наименование

MediaPort 200

Партномер

60-1488-01
