NAVigator

Основные характеристики

• Безопасная эксплуатация, конфигурирование и управление системами NAV® Pro AV over IP
• Каждое устройство поддерживает до 240 кодеров/декодеров NAV
• Интуитивный веб-интерфейс пользователя для удобства работы
• Осуществляет одновременное конфигурирование нескольких устройств NAV
• Надёжный, зашифрованный обмен данными между всеми кодерами и декодерами
• Питание Power over Ethernet (PoE) устраняет потребность в локальном блоке питания

Информация для заказа:

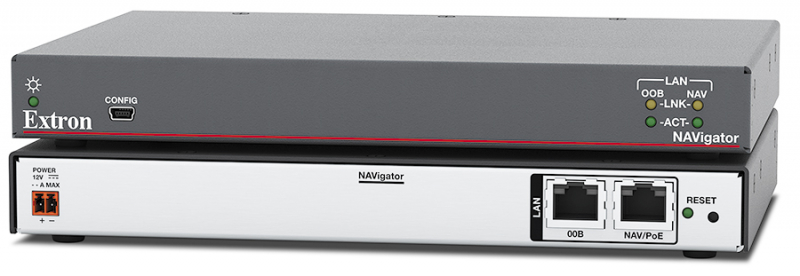

Extron NAVigator - это аппаратный контроллер, предназначенный для безопасного управления, конфигурации и эксплуатации систем Pro AV over IP серии NAV®. NAV System Manager является сетевым устройством и используется для удобства конфигурирования, мониторинга и управления устройствами, включая резервное копирование и восстановление, а также диагностику и устранение неполадок. Стандартный NAVigator предназначен для 16 конечных устройств и при расширении с помощью лицензии LinkLicense может поддерживать 48, 96 или 240 устройств. Несколько контроллеров NAVigator совместно могут контролировать тысячи кодеров и декодеров. Два изолированных независимых порта LAN позволяют управлять системой из другой сети, – это обеспечивает гибкие возможности проектирования с улучшенной защитой и позволяет отделить AV‑трафик от корпоративной сети. При интеграции с процессором управления Extron серии Pro NAVigator обеспечивает надёжное управление передачей данных между всеми подключёнными устройствами. NAVigator System Manager поддерживает питание по сети PoE.

Быстрая и надёжная коммутация

Системы NAV не ограничены только передачей и распределением видеосигналов. Множество кодеров и декодеров можно использовать вместе для создания AV‑матрицы на базе IP‑сети. Устройства линейки NAV Pro AV over IP предлагают гибкие возможности IP‑системы наряду с такими же удобными для интегратора функциями коммутации видео- и аудиосигналов, как на стандартных матричных коммутаторах, в частности, Key Minder®, EDID Minder®, независимая коммутация USB и аудио. Вы можете создать небольшую систему коммутации на базе IP с использованием нескольких кодеров и декодеров, а также систему управления Extron серии Pro для защищённой коммутации. В проектах более крупного масштаба NAVigator System Manager может расширить функционал матричной коммутации, предлагая улучшенное управление и мониторинг системы в масштабе всей организации.

Priority Routing (приоритетная маршрутизация) позволяет пользователям создавать собственные теги, чтобы обеспечить соответствующую сортировку данных и облегчить поиск конечных точек. Пользователи могут добавить несколько тегов для одной конечной точки с помощью программного обеспечения NAVigator. При использовании совместно с системой управления Extron эти теги могут использоваться для классификации, сортировки или быстрого поиска конечных точек. Метод Priority Routing удобен для использования в системах с наличием нескольких категорий защиты данных или в проектах, где требуется управление большим количеством помещений по всей организации или кампусу.

Простая установка и настройка

NAVigator имеет встроенный, удобный в использовании веб-интерфейс для простого доступа к настройкам сети и другим параметрам прямо в стандартном веб-браузере. Дополнительно к веб-интерфейсу устройство NAVigator также предлагает возможность конфигурирования в программном обеспечении Extron PCS (Product Configuration Software).

Мониторинг и управление системой

NAVigator System Manager превращает любую систему NAV в мощный, гибкий матричный коммутатор на базе IP‑сети. Он обеспечивает оперативную установку, конфигурирование и быструю коммутацию, а также включает в себя расширенный функционал для мониторинга, диагностики и поиска и устранения неполадок. Помимо этого, NAVigator поддерживает групповое обновление прошивки и плюс к этому одновременное конфигурирование, резервное копирование и восстановление нескольких устройств в одной точке доступа. Вдобавок в этому, NAVigator спроектирован таким образом, чтобы напрямую интегрироваться с системами управления Extron серии Pro, которые, в свою очередь, предлагают интерфейс с защищённой платформой, выполняющий шифрование всех команд, поступающих от процессора управления к конечному устройству.

Безопасность

NAVigator System Manager шифрует обмен данными между собой и конечными устройствами по протоколу SSH (Secure Shell client). Кодеры и декодеры серии NAV также поддерживают протокол 802.1X контроля доступа к сети на основе принадлежности к порту. В случае использования этого протокола, аутентификация 802.1X обеспечивает авторизацию устройства для доступа к сети. Поддержка службы Microsoft® Active Directory упрощает управление пользователями и аутентификацию групп, помогая поддерживать строгую политику безопасности. Помимо всего прочего, безопасный протокол передачи данных в реальном времени SRTP обеспечивает шифрование, аутентификацию сообщений и целостность передачи видеосигналов и данных. Дополнительно системы NAV по умолчанию работают с системами управления Extron серии Pro, которые обеспечивают шифрование всех команд, поступающих от процессора управления к конечному устройству. Работая вместе, NAV и системы Extron серии Pro создают наиболее защищённое и надёжное решение для профессиональной передачи AV‑сигналов по IP‑сети (Pro AV over IP) в AV‑индустрии.

Технические характеристики

• Безопасная эксплуатация, конфигурирование и управление системами NAV® Pro AV over IP
• Каждое устройство поддерживает до 240 кодеров/декодеров NAV — возможность управлять 240 конечными устройствами NAV в зашифрованном режиме обеспечивает централизованное, защищённое управление всем функционалом систем Pro AV over IP.
• Интуитивный веб-интерфейс пользователя для удобства работы — интуитивный графический веб-интерфейс для конфигурирования, мониторинга, резервного копирования/восстановления и поиска и устранения неполадок.
• Осуществляет одновременное конфигурирование нескольких устройств NAV — поддерживает групповую конфигурацию большого количества устройств в течение одного сеанса, что экономит время и упрощает установку.
• Надёжный, зашифрованный обмен данными между всеми кодерами и декодерами — защищённый обмен гарантирует, что любые данные, передаваемые от NAVigator кодерам или декодерам зашифрован.
• Метод Priority Routing — позволяет добавлять собственные теги к конечным точкам с помощью программного обеспечения NAVigator. Данные теги можно использовать для дальнейшей классификации конечных точек, простого поиска их местоположения в сети или для применения правил маршрутизации с помощью системы управления Extron.
• Протокол 802.1X контроля доступа к сети — поддержка аутентификации по протоколу 802.1X на основе принадлежности к порту, согласно которой все устройства должны были одобрены, прежде чем получить доступ к сети.
• Модуль, сертифицированный по стандарту FIPS 140-2 — криптографический модуль Extron соответствует нормам NIST и CCS, а также сертифицирован по программе CMVP согласно федеральному стандарту обработки информации FIPS 140-2 с целью обеспечения защиты конфиденциальных данных.
• Поддержка службы Active Directory — интеграция с Microsoft® Active Directory упрощает управление пользователями и аутентификацию групп и помогает поддерживать строгую политику безопасности.
• Питание Power over Ethernet (PoE) устраняет потребность в локальном блоке питания — функция PoE позволяет получать питание непосредственно от коммутатора PoE, тем самым устраняя необходимость в громоздких локальных блоках питания.
• Возможность расширения с помощью лицензии LinkLicense — LinkLicense расширяет возможности базовой версии NAVigator, предназначенной для 16 устройств, добавляя поддержку 48, 96 или 240 устройств. Несколько контроллеров NAVigator могут работать вместе для поддержки тысячи кодеров и декодеров, создавая решения с учётом потребностей будущих проектов и роста вашего предприятия.
• Два интерфейса LAN для безопасной изоляции сети — два изолированных независимых порта LAN позволяют управлять системой из другой сети, – это обеспечивает гибкие возможности системы с улучшенной защитой и позволяет отделить AV‑трафик от корпоративной сети.
• Параллельное обновление прошивки нескольких устройств NAV в одно и то же время — возможность обновления прошивки для всех кодеров и декодеров в веб-интерфейсе NAVigator, в результате чего обеспечивается оперативное и надёжное управление прошивкой с целью эффективного усовершенствования системы.
• Интеграция с системами серии Pro для надёжного и простого управления внешними устройствами — контроллер спроектирован для интеграции напрямую с системами управления Extron серии Pro, позволяя осуществлять защищённое, зашифрованное управление внешними устройствами по RS‑232 и ИК без необходимости в дополнительных процессорах управления.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными через HDMI.
• Внешний блок питания Extron Everlast™ в комплекте — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
• Металлический корпус высотой 2,5 см и шириной в половину стойки — компактный низкопрофильный корпус для незаметной, скрытой установки.

Схемы AV-системы

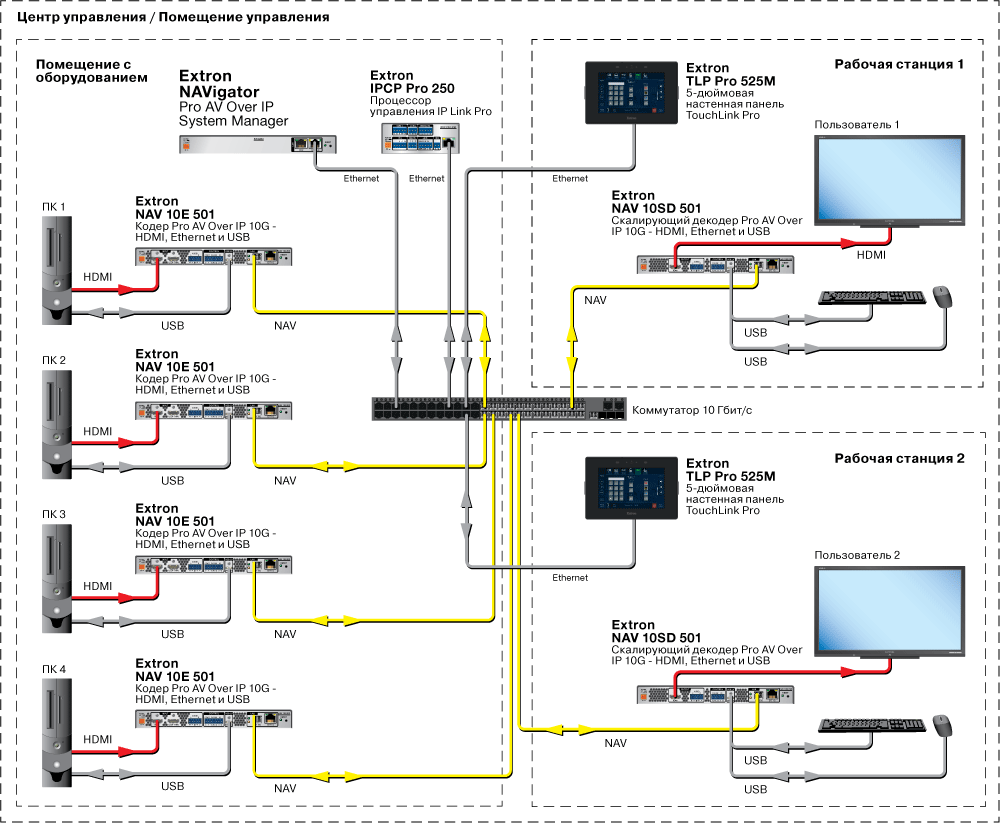

Центр управления с KVM-консолью

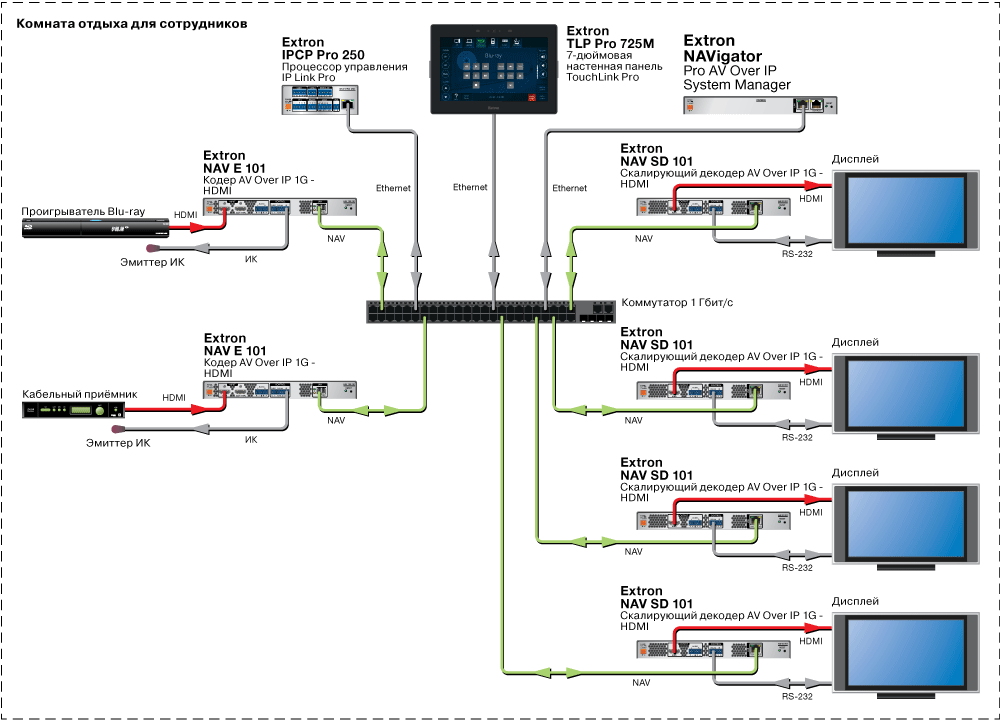

Комната отдыха для сотрудников

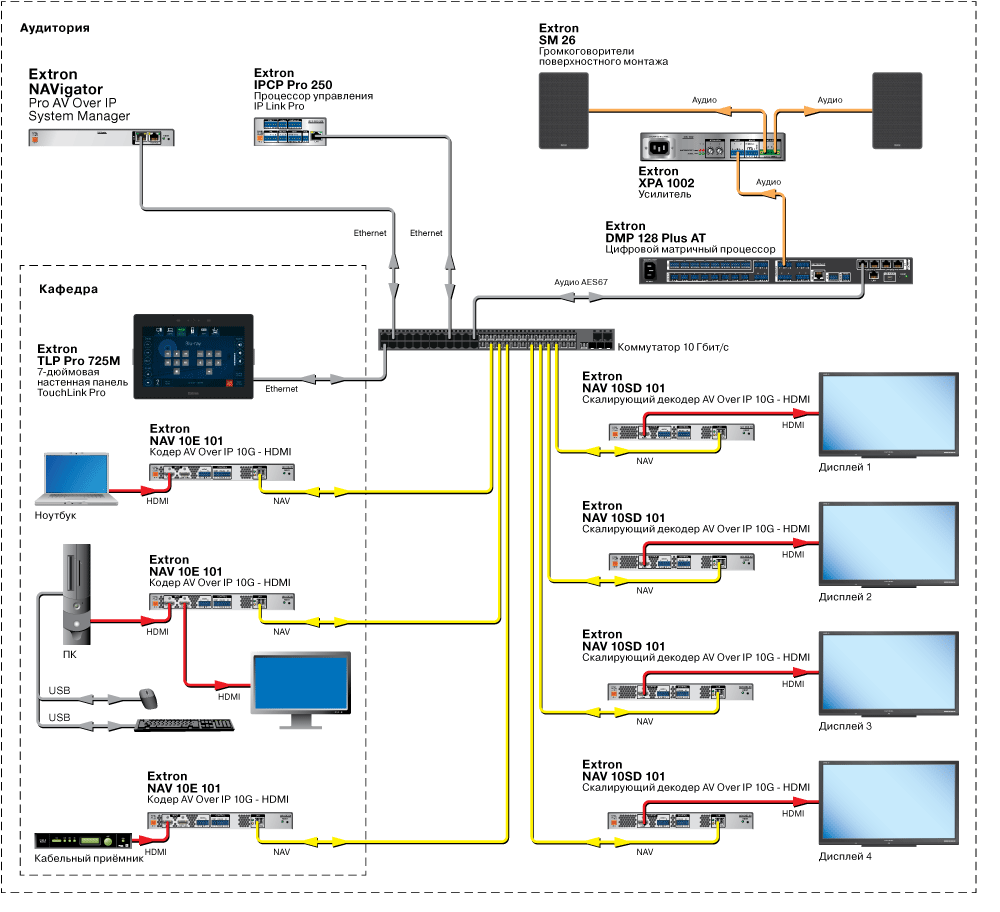

Аудитория

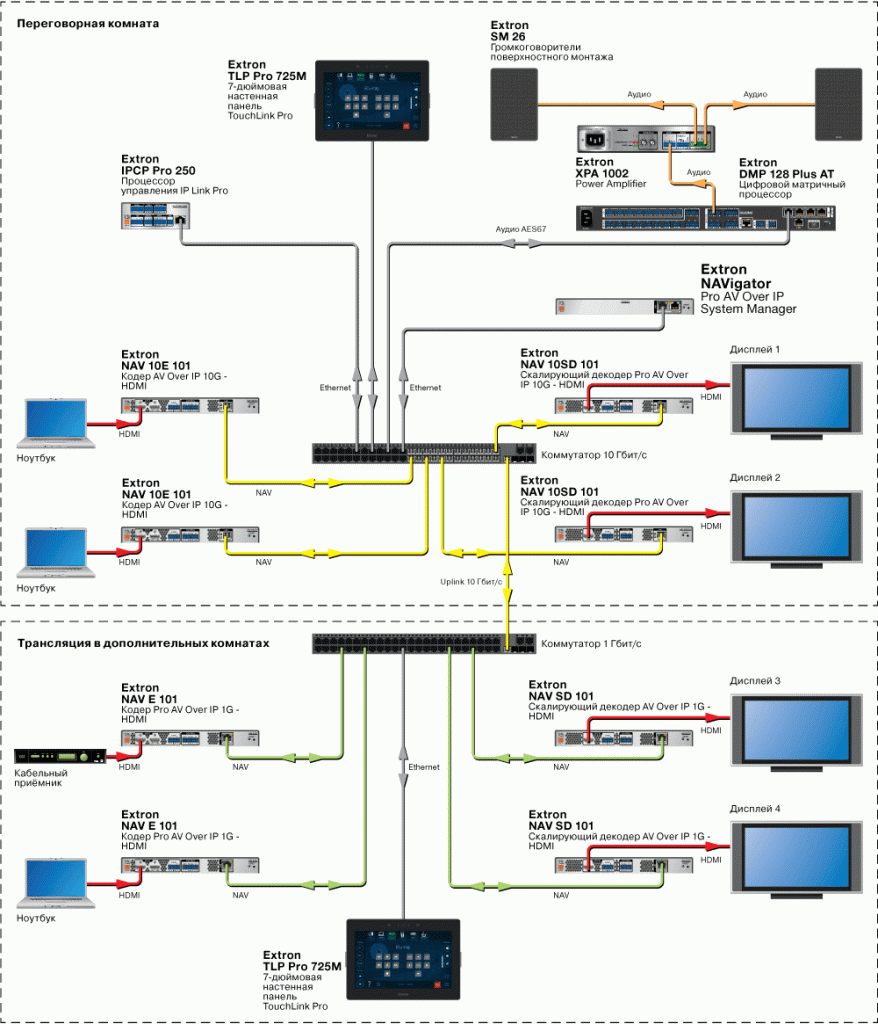

Переговорная с дополнительным помещением

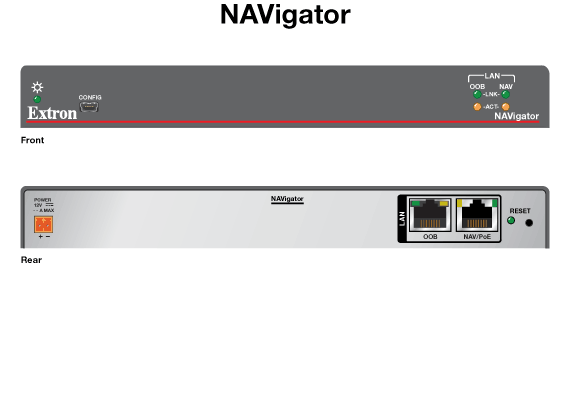

 Чертеж
