| Наименование |
ShareLink Pro 1100 |
| Партномер |
60-1943-01 |
| Максимальные характеристики 4K |
|
Максимальные характеристики 4K
|
Семплирование цвета
|
Максимальная глубина цвета
|
|
4096 x 2160 при 60 Гц
|
4:4:4
|
8 бит
|
|
3840 x 2160 при 60 Гц
|
|
4096 x 2160 при 30 Гц
|
12 бит
|
|
3840 x 2160 при 30 Гц
|
|
4096 x 2160 при 60 Гц
|
4:2:0
|
|
3840 x 2160 при 60 Гц
|
|
| Кадровая частота(1) |
24, 25, 30, 50 или 60 кадров в секунду |
| Семплирование цвета(1) |
4:4:4, 4:2:2 или 4:2:0 |
| Глубина цвета(1) |
8, 10 или 12 бит на цвет |
| Тип сигнала |
HDMI 2.0b, HDCP 2.4 |
| Макс. скорость передачи видео |
18 Гбит/с (6 Гбит/с на цвет) |
| Максимальная пиксельная частота |
600 МГц
|
| Примечание: |
Примечание:
- 1 в зависимости от максимально допустимой скорости передачи данных.
- представленные выше спецификации применимы только к режиму сквозной передачи. |
|
Программное обеспечение и средства управления
|

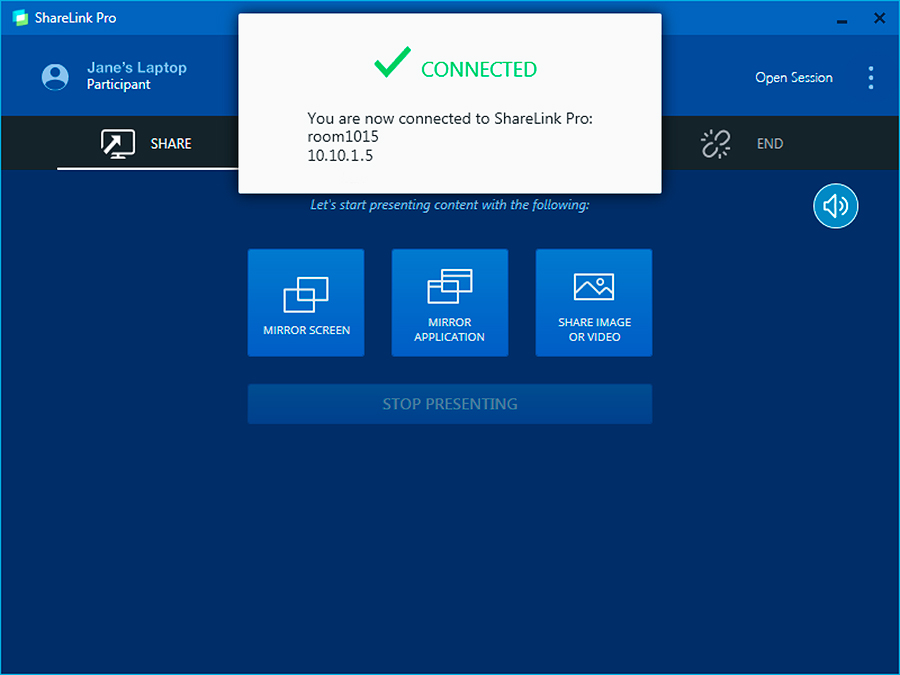

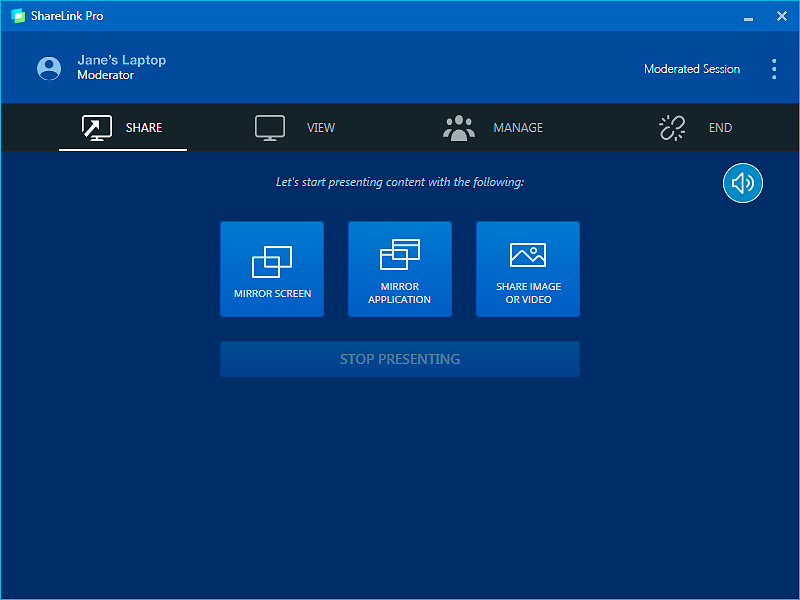

| Программные приложения |
ShareLinkTM Pro для Windows®
ShareLinkTM Pro для macOS® |
| Операционные системы |
Windows 8.1/10
macOS 10.13 - 10.15 |
| Поддерживаемые форматы |
Примечание: Следующие форматы применимы только к функции передачи изображения или видео (Share Image / Video). К этим форматам могут относиться видео- и аудиокодеки, которые не поддерживаются.
|
Форматы видеофайлов
|
264, AVI, M2T, M2TS, M4V, MKV, MOV, MP4, MPG, SDP, TS
|
|
Форматы изображений
|
BMP, JPG, PNG, TIFF
|
|
| Поддерживаемые кодеки |
Примечание: Следующие кодеки применимы только к функции зеркалирования экрана (Mirror Screen).
|
Видеокодеки
|
VP8
|
|
Аудиокодеки
|
OPUS
|
|
Примечание:
|
Следующие кодеки применимы только к функции передачи изображения или видео (Share Image / Video).
|
|
Видеокодеки
|
MPEG-2, MPEG4/XviD (профиль Simple), H.264 (профили: Baseline, Main, High, Stereo SEI), VC1 (Профили: Simple, Main, Advanced), WEBM VP8, MJPEG
|
|
Аудиокодеки
|
AAC-LC (MPEG-2 часть 7, MPEG-4 часть 3, подчасть 4 и часть 14, моно- или стереоаудио MP4, 384 Кбит/с макс.) Моно- или стереоаудио PCM от 16 кГц до 96 кГц, от 16 бит до 32 бит
|
|
Кодеки изображений
|
BMP, JPG, PNG, TIFF
|
|
|
Приложения и функции для мобильных устройств
|
| Программные приложения |
ShareLink Pro для AndroidTM
ShareLink Pro для iOS
|
| Операционные системы |
Android 9 и более поздние версии
Apple® iOS 12 и более поздние версии |
| Поддерживаемые форматы |
Примечание: Следующие форматы применимы только к функции передачи изображения или видео (Share Image / Video). К этим форматам могут относиться видео- и аудиокодеки, которые не поддерживаются.
|
Форматы видеофайлов
|
264, AVI, M2T, M2TS, M4V, MKV, MOV, MP4, MPG, SDP, TS
|
|
Форматы изображений
|
BMP, JPG, PNG, TIFF
|
|
| Поддерживаемые кодеки |
Примечание: Следующие кодеки применимы только к функции передачи изображения или видео (Share Image / Video).
|
Видеокодеки
|
Android и iOS:
MPEG-2, MPEG4/XviD (профиль Simple), H.264 (профили: Baseline, Main, High, Stereo SEI), VC1 (Профили: Simple, Main, Advanced), WEBM VP8, MJPEG
Android (только функция зеркалирования экрана (Mirror Screen):
VP8
|
|
Аудиокодеки
|
AAC-LC (MPEG-2 часть 7, MPEG-4 часть 3, подчасть 4 и часть 14, моно- или стереоаудио MP4, 384 Кбит/с макс.)
Моно- или стереоаудио PCM от 16 кГц до 96 кГц, от 16 бит до 32 бит
|
|
Кодеки изображений
|
BMP, JPG, PNG, TIFF
|
|
| Зеркалирование экрана для устройств Apple |
|
Операционные системы
|
Apple iOS 12 и более поздние версии, Apple macOS® 10.13 и более поздние версии
|
|
|
Вход декодера
|
| Количество/тип сигнала |
1 цифровой видеовход H.264/AVC и аудио AAC по IP-сети |
| Разъёмы |
1 экранированный разъём RJ-45 |
| Скорость передачи Ethernet |
10/100/1000Base-T |
| Протоколы общих сетевых ресурсов |
CIFS/SMB (SMB 1.0, NT LM 0.12), NFS |
| Протоколы потокового вещания |
|
Потоки с вещанием по типу pull
|
RTP/RTCP (RFC 3550), RTSP (RFC 2326), RTSP (RTP/RTSP) в режиме interleaved, туннельная передача RTP/RTSP с использованием HTTP
|
|
Потоки с вещанием по типу push
|
MPEG‑2 TS/UDP (ISO/IEC 13818‑1), MPEG‑2 TS/RTP (RFC 2250), прямая передача RTP (RFC 3984)
|
|
Обнаружение потоков
|
SAP (RFC 2974), SDP (RFC 4145, RFC 4566)
|
|
Передача
|
TCP, UDP, RTP, multicast или unicast
|
|
| Контейнер (если входит в комплект) |
MPEG-2 TS (MPEG-2 часть 1, ISO/IEC 13818-1 или ITU-T Rec. H.222.0),
MP4 (MPEG-4 часть 14 или ISO/IEC 14496-14), включая расширения mp4, m4a, m4v и совместимые контейнеры*,
WAV (включая LPCM-аудио)
________________________________
Примечание: *совместимые с MP4 контейнеры поддерживаются только с H.264-видео и аудиоформатами AAC или PCM.
|
| Кодирование |
Форматы изображений
|
BMP, JPG, PNG, TIFF
|
|
Примечание
|
К следующим форматам могут относиться видео- и аудиокодеки, которые не поддерживаются.
|
|
Форматы видеофайлов
|
264, AVI, M2T, M2TS, M4V, MKV, MOV, MP4, MPG, SDP, TS
|
|
Кодирование аудио
|
AAC-LC (MPEG-2 часть 7, MPEG-4 часть 3, подчасть 4 и часть 14, моно- или стереоаудио, 384 Кбит/с макс.), G.711, G.726,
MPEG-1, уровни I, II, III (mp3), аудио AC-3 до 320 Кбит/с,
моно- или стереоаудио PCM от 16 кГц до 96 кГц, от 16 бит до 32 бит
|
|
Кодирование видео
|
MPEG-4 часть 10 (AVC) H.264 BP, MP, HiP до уровня 4.2 (<40 Мбит/с в течение 1 секунды),
MPEG-2 (ISO/IEC 13818-2 / ITU-T Rec H.262) до 19,2 Мбит/с,
MJPEGv
|
|
|
Вход видео
|
| Количество/тип сигнала |
1 вход цифрового видео HDMI |
| Разъёмы |
1 разъём HDMI «мама», тип А |
| Частота строчной развёртки |
От 15 кГц до 100 кГц |
| Кадровая частота |
От 24 Гц до 120 Гц |
| Диапазон разрешений (оконный режим) |
От 640x480 при 60 Гц до 3840x2160 при 30 Гц (включая 480p, 576p, 720p, 1080p, 2K, 4K) |
| Диапазон разрешений (режим сквозной передачи) |
От 640x480 при 60 Гц до 4096x2160 при 60 Гц (включая 480i, 480p, 576i, 576p, 720i, 720p, 1080i, 1080p, 2K, 4K) |
| Стандарты |
DVI 1.0, HDMI 2.0, HDCP 2.4 |
| Примечание |
Примечание: HDCP-контент передаётся на дисплей, если он аутентифицирован. Если дисплей не поддерживает HDCP, на экран выводится зелёный или чёрный видеосигнал (по выбору). |
|
Обработка видеосигнала - HDMI в оконном режиме
|
| Максимальная скорость передачи |
10,2 Гбит/с (3,4 Гбит/с на цвет) |
| Максимальная пиксельная частота |
300 МГц |
| Частота кадров |
24, 25, 30, 50 или 60 кадров в сек. |
| Семплирование цвета |
4:4:4, 4:2:2 или 4:2:0 |
| Глубина цвета |
8, 10, 12 или 16 бит на цвет |
| Диапазон разрешений |
2560x1600 при 60 Гц или 1080p при 60 Гц
4K (4096x2160) при 30 Гц, UHD (3840x2160) при 30 Гц |
| Форматы |
RGB и цифровое видео YCbCr |
|
Выход видео
|
| Количество/тип сигнала |
1 выход HDMI |
| Разъёмы |
1 разъём HDMI «мама», тип А |
| Питание на выходе видео для активных кабелей |
Макс. 1,1 Вт для порта HDMI |
| Питание периферийных устройств |
250 мА |
| Частота строчной развёртки |
От 15 кГц до 100 кГц |
| Кадровая частота (оконный режим) |
23,98 Гц, 24 Гц, 25 Гц, 29,97 Гц, 30 Гц, 50 Гц, 59,94 Гц, 60 Гц |
| Кадровая частота (режим сквозной передачи) |
От 24 Гц до 75 Гц |
| Выходные разрешения (оконный режим) |
640x480, 800x600, 1024x768, 1280x720, 1280x724, 1366x768, 1600x1200, 1920x1200, 3840x2160 (только до 30 Гц), 480p, 576p, 720p, 1080p, 2K, 4K при 30 Гц |
| Выходные разрешения (режим сквозной передачи) |
640x480, 800x600, 1024x768, 1280x720, 1280x724, 1366x768, 1600x1200, 1920x1200, 3840x2160 (до 60 Гц), 4096x2160 (до 60 Гц), 480i, 480p, 576i, 576p, 720i, 720p, 1080i, 1080p, 2K, 4K при 60 Гц |
| Стандарты |
DVI 1.0, HDMI 2.0, HDCP 2.4
________________________
Примечание: для выхода DVI требуются соответствующие кабели HDMI к DVI-D или адаптеры. |
|
Вход аудио
|
| Количество/тип сигнала |
|
Вход HDMI
|
1 эмбедированное через HDMI цифровое аудио (стерео)
|
|
Вход декодера
|
1 эмбедированное через декодер цифровое аудио (стерео)
|
|
| Разъёмы |
1 разъём HDMI «мама», тип А |
|
Обработка аудио
|
| Усиление |
Небалансное аудио -6 дБ; балансное 0 дБ |
| Частотный диапазон |
От 20 Гц до 20 кГц, ± 0,1 дБ |
| Коэффициент нелинейных искажений |
<0.02%, от 20 Гц до 20 кГц при максимальном выходном уровне (невзвешенное) |
| Отношение сигнал/шум |
>100 дБ, при максимальном балансном выходном значении (невзвешенное) |
| Разделение стереоканалов |
>90 дБ при 1 кГц |
| Перекрёстные помехи |
<-100 дБ, от 20 Гц до 20 кГц, при полной нагрузке |
| Управление громкостью |
От -100 дБ до 0 дБ (управление 0-100 с шагом 1 дБ, настройки по умолчанию: -30 дБ) |
|
Выход аудио - цифровой
|
| Количество/тип сигнала |
1 стереовыход, HDMI (эмбедированное) |
| Разъёмы |
1 разъём HDMI «мама», тип А |
| Глубина цвета |
16 бит или 24 бит |
| Частота семплирования |
48 кГц |
|
Выход аудио - аналоговый
|
| Количество/тип сигнала |
1 аналоговый стереовыход, балансное/небалансное аудио (регулируемый) |
| Разъёмы |
1 разъём под зажим 3,5 мм, 5-пиновый |
| Импеданс |
50 Ом, небалансное аудио, 100 Ом – балансное |
| Номинальный уровень |
+4 дБн |
| Отклонение коэффициента усиления |
±0,1 дБ канал-канал |
| Максимальный уровень (с большим входным сопротивлением) |
>+21 дБн балансный; >+15 дБн небалансный
_______________________
Примечание: 0 dBu = 0,775 В rms, 0 dBV = 1 В rms, 0 dBV ≈ 2 dBu |
|
Управление/удалённое — COM-порт RS-232
|
| Кол-во/тип |
1 однонаправленный порт RS-232 |
| Разъём |
1 разъём под зажим 3,5 мм, 3-пиновый, на задней панели |
| Cкорость передачи и протокол |
От 300 до 115200 бод (9600 бод = по умолчанию)
8 (по умолчанию) или 7 бит данных
1 (по умолчанию) или 2 стоповых бита
С параметрами «no parity» (по умолчанию), «even», «odd», «mark» или «space parity» |
| Конфигурация контактов |
Последовательный порт, 3-пиновый разъём под зажим
Пин 1 = передатчик (Tx), пин 2 = приёмник (Rx), пин 3 = земля (Gnd) |
|
Управление — выход по «сухим» контактам/Tally
|
| Кол-во/тип |
4 разъёма под зажим 3,5 мм, 2-пиновые [C, T]
1 разъём под зажим 3,5 мм, 2-пиновый [G, +V] |
| Конфигурация контактов на входе по «сухим» контактам/Tally |
C, T (C = «сухие» контакты, T = Tally) |
| Конфигурация контактов разъёма питания по «сухим» контактам/Tally |
G, +V (G = земля (Ground), +V = +5 В DC) |
| Макс. выходной ток для +V |
200 мА |
|
Управление по Ethernet
|
| Сетевые контроллеры (NIC) |
2 |
| Разъём |
2 разъёма RJ‑45 «мама» |
| Cкорость передачи данных |
10/100/1000Base-T, режимы полудуплекc/дуплекс с автоопределением скорости |
| Протоколы |
DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP, UDP/IP, SMB v1, SMB v2, SMB v3 |
| Стандартные настройки – сеть LAN A |
DHCP = Вкл.
Стандартные настройки статического IP-адреса, если DHCP выключен:
Скорость соединения = автоопределение
Дуплексный режим = автоопределение
IP-адрес = 192.168.253.254
Маска подсети = 255.255.255.0
Шлюз = 0.0.0.0
DNS: 0.0.0.0 |
| Стандартные настройки – сеть LAN B |
DHCP = Выкл.
Стандартные настройки статического IP-адреса:
Скорость соединения = автоопределение
Дуплексный режим = автоопределение
IP-адрес = 192.168.254.254
Маска подсети = 255.255.255.0
Шлюз = 0.0.0.0
DNS: 0.0.0.0 |
|
Конфигурирование — конфигурационный порт USB (Config)
|
| Конфигурационный порт USB |
Для дальнейшего расширения |
|
Обмен данными — порты USB
|
| USB-порт 1 |
Для дальнейшего расширения. |
| USB-порт 2 |
Для дальнейшего расширения. |
|
Общие параметры
|
| Блок питания (продаётся отдельно) |
Внешний
На входе: 100-240 В переменного тока, 50-60 Гц
На выходе: 12 В постоянного тока, 4,2 A, 50,4 Вт |
| Питание на входе |
12 В постоянного тока от внешнего блока питания (продаётся отдельно)
или Power over Ethernet Plus (PoE+ IEEE 802.3at) |
| Потребляемая мощность – питание Power over Ethernet (PoE+) |
|
Устройство
|
26,2 Вт
|
|
Устройство и блок питания
|
28,2 Вт
|
|
| Потребляемая мощность – блок питания 12 В постоянного тока |
|
Устройство
|
20 Вт
|
|
Устройство и блок питания
|
22,1 Вт
|
|
| Power over Ethernet (PoE) |
Соответствие 802.3at (PoE+), класс 4 (тип 2) |
| Температура/влажность |
Хранение: от -40 до +70 °C / от 10% до 90%, без конденсации
Эксплуатация: от 0 до +40 °C / от 10% до 90%, без конденсации |
| Охлаждение |
Вентиляторы (поперечный обдув); вентиляционные отверстия расположены по бокам |
| Тепловыделение – питание Power over Ethernet (PoE+) |
|
Устройство
|
62,6 БТЕ/час
|
|
Устройство и блок питания
|
69,4 БТЕ/час
|
|
| Тепловыделение – блок питания 12 В постоянного тока |
|
Устройство
|
41,2 БТЕ/час
|
|
Устройство и блок питания
|
48,6 БТЕ/час
|
|
| Монтаж |
|
Монтаж в мебель
|
Да, с помощью опционального набора креплений для монтажа под стол или на стену (MBU 125)
|
|
Монтаж в стойку
|
Да, с помощью опциональной рэковой полки
С опциональным комплектом для монтажа сзади стойки
|
|
| Тип корпуса |
Металлический |
| Габариты корпуса (Ш х В х Г), см |
22,2 х 2,54 х 20,3 (см)
(высота 2,5 см, половина ширины стойки, 20,3 см глуб.)
(глубина не включает разъёмы) |
| Вес устройства |
0,8 кг |
| Вибрация |
В соответствии с тестом ISTA 1A для оборудования в картоне
Международной ассоциации по обеспечению сохранности при перевозках |
| Соблюдение нормативных требований |
CE, c-UL, UL, C-tick, FCC Class A, ICES, VCCI
Соответствие надлежащим директивам RoHS и WEEE |
| Гарантия |
3-летняя гарантия на обслуживание и компоненты
________________________________
Примечание:
- все номинальные уровни соответствуют ±10%.
- спецификации могут быть изменены без уведомления |
|
Транспортировочные размеры и вес
|
| Партномер |
60-1943-01 |
| Высота, см |
8,3 см |
| Ширина, см |
7,0 см |
| Глубина, см |
27,9 см |
| Вес, кг |
1,02 кг |
Компания Хай-Тек Медиа стала лучшим дистрибьютором в регионе СНГ и топ-дистрибьютором в мире по росту продаж, активному продвижению продукции WyreStorm.
Передача видео и USB HID по сети со сверхнизкой задержкой и максимальная безопасность за счет отделения оператора от консоли с новым удлинителем EX-100-KVM-IP.
Серии Reference и EMS от EM Acoustics помогли небольшой концертной площадке The Forum (Великобритания) обеспечить масштабные живые выступления.
1
