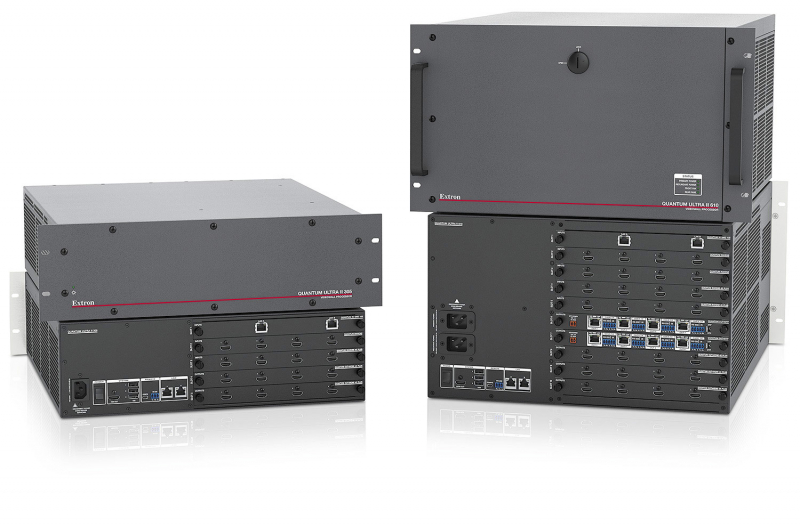

Quantum Ultra II

Основные характеристики

• Обработка видеостены с поддержкой 4K/60 и возможностью расширения для систем отображения любого размера
• Модульная конструкция обеспечивает различные комбинации входов и выходов
• Новинка Шина для видео HyperLane® со скоростью 500 Гбит/с и резервом на будущее обеспечивает непревзойдённую работу с разрешениями до 8K в режиме реального времени
• Новинка Платы HDMI 4K PLUS поддерживают 4K/60 на каждом подключении
• Новинка Коммутация эмбедированного в HDMI аудио
• Новинка Дизайн с поддержкой разрешения 8K-ready обеспечивает совместимость с платами входов и выходов текущего и следующего поколений

Extron Quantum Ultra II олицетворяет собой новое поколение процессоров видеостены от Extron с улучшенными возможностями подключения и полосой пропускания с запасом на будущее. Расширенная шина для видео HyperLane® с пропускной способностью до 500 Гбит/с обеспечивает непревзойдённую работу в режиме реального времени. Разъёмы HDMI со скоростью передачи 18 Гбит/с на входных и выходных платах 4K поддерживают разрешения до 4K/60 с семплированием 4:4:4 и полностью совместимы с HDCP 2.3. Эмбедированное в HDMI аудио от любого источника можно распределять на каждую активную подсистему. Этот процессор может поддерживать несколько видеостен с разными разрешениями и ориентацией экранов. А такие функции, как выходы с поддержкой портретной и альбомной ориентаций, функция перекрытия на выходах и настройка выходных разрешений обеспечивают совместимость с большинством дисплеев. Интерфейсы RS-232, USB и Ethernet предоставляют прямые подключения для систем управления.

Непревзойдённая работа в режиме реального времени

Quantum Ultra II включает в себя высокоскоростную видеошину с технологией HyperLane от Extron, которая обеспечивает производительность в режиме реального времени, недосягаемую для других процессоров видеостен. Видеошина HyperLane с запасом на будущее имеет максимальную скорость передачи 500 Гбит/с, обеспечивая полную совместимость с самыми высокими видеоразрешениями, используемыми в настоящее время, такими как 4K/60 с цветовым семплированием 4:4:4. Она может одновременно передавать более двадцати источников 4K/60 с обработкой 4:4:4. Она также имеет достаточную полосу пропускания для поддержки развивающихся форматов сигналов, таких как 8K, а также более высоких разрешений, технологии динамического диапазона HDR, большей глубины цвета и расширенной цветовой гаммы этих сигналов. У шины HyperLane одна задача: передавать видеоданные между входными и выходными платами. Узкая специализация шины означает полностью последовательную и предсказуемую работу, на которую не влияют другие компоненты системы. Она обеспечивает плавное отображение источников без колебаний кадровой частоты отображаемой раскладки.

Технология скалирования Vector 4K

В Quantum Ultra II используется уникальный скалирующий процессор Vector 4K от Extron, разработанный самой компанией для достижения наилучшего в своем сегменте качества скалирования изображения вверх и вниз. Vector 4K отличается сразу несколькими запатентованными технологиями скалирования Extron, а также новым алгоритмом обработки изображения, благодаря которому достигается непревзойдённое качество скалирования. В результате обеспечивается точная, отчётливая обработка 4:4:4 и скалирование сигналов видео и компьютерного видео до 4K, а также скалирование источников 4K вниз для дисплеев небольшого формата или с более низким разрешением без потери критически важных деталей изображения. Он также поддерживает бесподрывные переходы между пресетами с выбором эффектов растворения или переключения «через чёрное».

Гибкая модульная конструкция

Quantum Ultra II имеет модульную архитектуру, которая позволяет ему удовлетворить требования любого проекта. Централизованное шасси наполняется входными и выходными платами, которые выбираются в соответствии с требованиями источника и дисплея. Для соответствия размеру любой видеостены несколько шасси для плат можно настроить и эксплуатировать как одну систему.

Quantum Ultra II 610 – это шасси высотой 6U для плат на 10 слотов, которое поддерживает любую комбинацию входных и выходных плат. Надёжная встроенная операционная система основана на защищённом от записи SSD-диске, а резервные блоки питания «горячей» замены обеспечивают безотказную работу и максимальный срок службы.

Quantum Ultra II 305 – это шасси высотой 3U для плат на 5 слотов, разработанное для видеостен небольшого и среднего форматов. Шасси может быть наполнено любой комбинацией входных и выходных плат; оно использует SSD-диск для быстрого запуска и имеет защищённую от записи встроенную операционную систему.

Плата Quantum IN4HDMI 4K PLUS поддерживает HDMI-разрешения до 4K/60. Она принимает четыре сигнала HDMI с разрешением 4K/60. А Quantum IN4HDMI принимает один HDMI-сигнал с разрешением 4K/60, один с 4K/30 или четыре сигнала формата 2K. Такие удобные для интегратора функции, как EDID Minder и авторизация HDCP, упрощают интеграцию источника.

Входная плата Quantum IN SMD 100 декодирует четыре потока с разрешением 1080p/60, восемь 1080p/30 или 16 потоков с SD-разрешением, поступающих с IP-камер, потоковых медиакодеров Extron и других кодеров стандарта H.264. Она поддерживает спецификации профиля S форума ONVIF для видеоисточников и совместима с потоками стандартов MPEG2, Motion JPEG и H.264.

Выходная плата Quantum OUT4HDMI 4K PLUS выводит четыре сигнала HDMI с разрешением до 4K/60. Quantum OUT4HDMI и Quantum OUT4DTP обеспечивают вывод от одного до четырёх сигналов с разрешениями от 1024x768 до 4K/60. Настраиваемые выходные разрешения расширяют совместимость с развивающимися форматами отображения и нестандартными светодиодными системами. Визуальное подтверждение HDCP оперативно информирует, что защищённый контент не может отображаться на дисплеях.

Quantum OUT4DTP предоставляет возможность выбора режимов DTP, XTP и HDBaseT на выходах по витой паре. При совместном использовании с соответствующим приёмником плата поддерживает дистанции передачи до 100 метров. Вставка питания на Quantum OUT4DTP позволяет передавать питание удалённым приёмникам DTP. Сквозной канал для двунаправленных сигналов RS‑232 и ИК обеспечивает управление AV-устройствами за счёт передачи данных вместе с видеосигналом. RS-232 можно также вставить из порта управления Ethernet на Quantum Ultra II, что позволит управлять устройствами без необходимости в использовании портов RS-232 на процессоре управления.

Поддержка нескольких видеостен и типов дисплеев одновременно

Возможности конфигурирования Quantum Ultra II обеспечивают его совместимость практически с любым типом дисплея в любом проекте. Он подходит для комбинирования устройств отображения с разными разрешениями. Функция перекрытия на выходах упрощает интеграцию в системах с эффектом сшивки изображений и оптимизирует работу с крупными LED-дисплеями. Настраиваемая компенсация рамок обеспечивает естественное отображение контента при его расширении на несколько плоскопанельных дисплеев. Вращение выходного изображения позволяет использовать дисплеи с портретной или альбомной ориентацией. Настраиваемые выходные разрешения обеспечивают совместимость с текущими и будущими устройствами отображения, а также с нестандартными светодиодными видеостенами. Все эти возможности доступны одновременно с одного процессора, что позволяет легко управлять несколькими видеостенами с одного процессора Quantum Ultra II.

Улучшенные характеристики

В любых инсталляциях, – от развлекательных проектов до совместной работы с обменом данными, презентационные характеристики этого процессора позволяют отображать контент именно так, как вы хотите. Локальные входы HDMI, установленные статичные изображения и сетевой контент, включая потоки H.264 и VNC, могут отображаться в окнах и размещаться в любой части видеодисплея. Возможность увеличить масштаб (Zoom) части видеоисточника обеспечивает детализированный просмотр. Входные источники и сохранённые изображения можно вращать с шагом в 90°. Технологии SpeedSwitch® и Key Minder® обеспечивают фактически мгновенную коммутацию HDCP-зашифрованного материала. Эффекты бесподрывного переключения и переключения с растворением «через чёрное» доступны при переключении между пресетами, обеспечивая быстрое отображение презентаций профессионального качества без подрывов в рамках любой инсталляции.

Файлы статичных изображений могут храниться локально на Quantum Ultra II и отображаться с полной вставкой (keying) и поддержкой альфа-канала. Встроенные часы могут отображаться в самых разных форматах и различных часовых поясах. С помощью каждой выходной платы могут отображаться до 64 окон, что обеспечивает гибкую презентацию уникальных и повторяющихся источников прямой трансляции, сохранённых изображений и окон с часами. Настраиваемые цветовые границы можно применить к любому окну; поддерживаются закругленные углы, оттенение, мигание и прозрачность. Для улучшенной работы пункта управления подписи на краях с динамическим управлением и наложенный текст отображают имена источников или уровни классификации. Динамические встроенные тестовые таблицы упрощают конфигурирование системы и установку дисплея.

Потоковый контент

Шасси для плат Quantum Ultra II 305 и Quantum Ultra II 610 поддерживают прямое декодирование клиентских сеансов VNC для отображения данных рабочего стола сетевых компьютеров в окнах источников на видеостене. В центрах организации дорожного движения, системах безопасности и других инсталляциях с использованием «живого» видеоконтента входная плата Quantum IN SMD 100 декодирует и отображает несколько потоков MPEG2, Motion JPEG и H.264-видео одновременно с 60 кадрами в секунду. Это устраняет необходимость во внешних декодерах и снижает стоимость системы и её сложность.

Сквозная передача эмбедированного в HDMI аудио

Quantum Ultra II поддерживает маршрутизацию эмбедированного в HDMI аудио при использовании с платами Quantum IN4HDMI 4K PLUS и Quantum OUT4HDMI 4K PLUS. Кроме этого, поддерживаются следующие форматы аудио: стереоаудио LPCM, LPCM и многоканальные форматы объёмного звука Dolby® и DTS®. При этом предлагается возможность выбора независимого источника аудио для каждой подсистемы с любого входа.

Надёжный блок питания, разработанный в Extron

Quantum Ultra II был разработан с целью обеспечения бесперебойной работы на объектах особой важности. Quantum Ultra II 305 включает в комплект один блок питания серии Everlast™, созданный и разработанный в Extron для надёжной эксплуатации. А модель Quantum Ultra II 610 в стандарте имеет резервные блоки питания «горячей» замены Extron EverLast, а также два разъёма IEC, которые упрощают работу в нескольких цепях для расширения возможностей резервирования. Обе версии оборудованы защищённым от записи твердотельным накопителем (SSD), который обеспечивает надёжность и стабильность операционной системы Quantum Ultra II. Защищённые протоколы передачи позволяют поддерживать зашифрованное соединение во время настройки системы. Физические каналы передачи и порты TCP/UDP могут включаться и отключаться независимо. Система мониторинга оповещает администратора о неисправности критически важного компонента.

Защищённая работа на объектах особой важности

Quantum Ultra II соответствуют стандарту JITC на пригодность для использования на правительственных объектах. Включение в перечень одобренной продукции в рамках информационной сети Министерства обороны США (DoDIN APL) подтверждает, что процессор Quantum Ultra успешно выполнил тест на совместимость и информационную безопасность и пригоден для использования в ситуационных центрах, помещениях для конференц-связи, обучения и проведения инструктажа.

Чтобы программные вирусы не проникали в систему, встроенная операционная система процессора Quantum Ultra II защищена от записи, предотвращая внесение любых постоянных изменений в файловую систему без проверки пароля администратора. Это устраняет вероятность сохранения вирусов или несанкционированного доступа к файлам во время включения-выключения. Протокол передачи данных SSL обеспечивает зашифрованное соединение между программой для настройки видеостены (Videowall Configuration Software) и Quantum Ultra II для конфигурирования системы и для обновлений прошивки с цифровой подписью. Обмен данными по протоколу SSH (Secure Shell) между внешними системами управления и Quantum Ultra II гарантирует защищённое подключение для удалённой передачи команд SIS. Журнал регистрации событий в системе представляет собой локальный файл с возможностью настройки максимального размера. Его можно скачать напрямую с процессора, а система мониторинга оповещает администратора о неисправности критически важных компонентов.

Конфигурирование системы и управление

Настройка и конфигурирование пользовательских предустановок Quantum Ultra II осуществляются с помощью программы VCS (Videowall Configuration Software) от Extron, устанавливаемой на ПК, который подключён к порту Ethernet. VCS упрощает конфигурирование даже самых крупных и сложных систем. Изменения настроек и пресетов в программе автоматически синхронизируются и хранятся на процессоре для видеостен, что облегчает прямое подключение удалённых систем управления через RS-232, USB или Ethernet. Полнофункциональный протокол управления даёт возможность регулировать пресеты, окна источников, размер окон, положение и видимость, окантовку окон, наименование окон и многие другие настройки презентации.

Интуитивное управление

Программное приложение EMS-Quantum Ultra специально разработано для интуитивного управления и объединяет в себе свободу беспроводного подключения и простоту использования. Это приложение подходит для использования с операционными системами Apple® iOS®, Google® Android™ и Microsoft® Surface.

Общепринятые жесты навигации упрощают выбор пресетов, настройку размера и положения окна, выбор источника, а также использование других функций управления. Это приложение может использоваться отдельно или работать совместно с VCS и системой управления, например, с процессором управления IP Link® Pro и сенсорной панелью TouchLink® Pro от Extron. Система Quantum Ultra II поддерживает одновременное управление с 10 мобильных устройств. Данное приложение позволяет разделять учётные записи по исполняемым ролям: пользователи, дизайнеры и администраторы.

Технические характеристики

• Обработка видеостены с поддержкой 4K/60 и возможностью расширения для систем отображения любого размера — Quantum Ultra II поддерживает видеостены размером до 36 экранов на одном процессоре. Для обработки видеостен большего размера дополнительные процессоры можно настроить и эксплуатировать как одну систему при комбинировании с системой распределения и коммутации сигналов.
• Модульная конструкция обеспечивает различные комбинации входов и выходов — шасси для плат Quantum Ultra II наполняется входными и выходными платами, которые выбираются в соответствии с требованиями источника и дисплея для эффективного проектирования системы.
• Новинка Шина для видео HyperLane® со скоростью 500 Гбит/с и резервом на будущее обеспечивает непревзойдённую работу с разрешениями до 8K в режиме реального времени — поддерживает максимальную пропускную способность 500 Гбит/с, легко обеспечивая широкую полосу пропускания для крупных видеостен с одновременным отображением множества источников 4K.
• Новинка Платы HDMI 4K PLUS поддерживают 4K/60 на каждом подключении — удобство управления видео 4K/60 как одноканальным сигналом для гибкости работы с источниками, периферийными устройствами и дисплеями 4K/60.
• Новинка Коммутация эмбедированного в HDMI аудио — эмбедированное аудио можно переключать между входными платами Quantum IN4HDMI 4K PLUS и выходными платами Quantum OUT 4HDMI 4K PLUS для назначения к каждой подсистеме.
• Новинка Дизайн с поддержкой разрешения 8K-ready обеспечивает совместимость с платами входов и выходов текущего и следующего поколений
• Новинка Совместимость с HDCP 2.3
• Совместимость с некоторыми платами входов и выходов линейки Quantum Ultra
• Управление несколькими видеостенами с разными разрешениями и раскладками экрана на одном процессоре — совместимость практически с любым дисплеем позволяет легко управлять несколькими видеостенами на одном процессоре Quantum Ultra II.
• Работа в режиме 24/7 на объектах особой важности — Quantum Ultra II предлагает высокопроизводительное и надёжное решение для обработки дисплеев, которое обеспечит безотказную работу и мониторинг ценной инфраструктуры и собственности на долгий срок.
• Простая интеграция в различные проекты с применением 4K/60, такие как приёмные организаций, аудитории и обучающие площадки — оптимизирован для использования с дисплеями 4K, распределяя по окнам дисплеев большое число источников с высоким разрешением до 3840x2160 или выше.
• Скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
• Продвинутая обработка сигналов 4:4:4 — семплирование 4:4:4 поддерживает точность цвета и детальное соответствие.
• Бесподрывные переходы — бесподрывные эффекты переключения «через чёрное» и растворения «через чёрное» доступны при переключении между пресетами, обеспечивая быстрое отображение презентаций профессионального качества без подрывов в рамках любой инсталляции.
• Отображение локально сохранённых изображений — файлы форматов JPEG, PNG и BMP могут быть загружены на процессор Quantum Ultra II и использованы в качестве фонового изображения или отдельного источника.
• Вставка (keying) и поддержка альфа-канала для файлов изображений — настраиваемый уровень и цветовое кодирование обеспечивают прозрачный задний план для изображений, логотипов и сообщений. Также поддерживаются альфа-канал и прозрачность.
• 10-слотовое шасси для плат высотой 6U — шасси для плат Quantum Ultra II 610 поддерживает любую комбинацию входных и выходных плат от 36x4 до 4x36, включая все промежуточные варианты.
• 5-слотовое шасси для плат высотой 3U — шасси для плат Quantum Ultra II 305 поддерживает любую комбинацию входных и выходных плат от 16x4 до 4x16, включая все промежуточные варианты.
• Съёмные накопители (на Quantum Ultra II 610) — этот процессор использует операционную систему и накопители, которые легко снимаются в рамках процедур по обеспечению безопасности.
• Внутреннее запоминающее устройство (SSD-диск) — обеспечивает долгосрочную работу и быстрый запуск системы.
• Защищённая от записи операционная система — предотвращает внесение любых постоянных изменений в файловую систему без проверки пароля администратора, а также устраняет вероятность сохранения вирусов или несанкционированного доступа к файлам во время включения-выключения.
• Два резервных блока питания «горячей» замены (на Quantum Ultra II 610) — этот процессор использует два резервных источника питания «горячей» замены с двумя входами переменного тока как стандарт для обеспечения надёжной работы и максимального срока службы.
• Блоки питания Everlast™ от Extron — разработаны и изготовлены в Extron для обеспечения непрерывной, надёжной эксплуатации.
• Светодиодные индикаторы вентиляции и питания на передней панели
• Платы Quantum IN4HDMI 4K PLUS и Quantum OUT4HDMI 4K PLUS поддерживают по четыре сигнала HDMI 4K/60, включая эмбедированное аудио, каждая — четырёхканальная входная плата Quantum IN4HDMI 4K PLUS принимает четыре сигнала с разрешением до 4096x2160 при 60 Гц. Выходная четырёхканальная плата Quantum OUT4HDMI 4K PLUS выводит четыре сигнала с разрешением до 4096x2160 при 60 Гц.
• Платы Quantum IN4HDMI, Quantum OUT4HDMI и Quantum OUT4DTP поддерживают сигналы с разрешениями до 4K/60 — четырёхканальные платы Quantum IN4HDMI, Quantum OUT4HDMI и Quantum OUT4DTP поддерживают четыре сигнала с разрешениями от 1024x768 до 2048x1080 и 1920x1200 при 60 Гц. Двухканальный режим поддерживает два отдельных сигнала 4K/30, а при одноканальном режиме поддерживается один двух- или четырёхканальный сигнал 4K/60.
• Функция Auto Input Memory— при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Настройка выходных разрешений — обеспечивает максимальную совместимость с развивающимися форматами отображения, нестандартными дисплеями и светодиодными системами.
• Настройка типа источника RSS — отображение новостей, погоды и другого динамического контента с текстовых RSS-каналов.
• Встроенные часы могут отображаться в различных часовых поясах
• Декодирование и отображение нескольких источников VNC — Quantum Ultra II может отображать потоковый контент, передаваемый от ПК с серверным приложением удалённого доступа VNC (Virtual Network Computing). Несколько потоков VNC можно отображать на видеостене одновременно, что обеспечивает совместную работу и получение данных с локальных или удалённых ПК.
• Коррекция формата интерфейса HDMI в DVI — активирует или блокирует пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• До 64 окон для видео или графических изображений на каждую выходную плату — предлагает широкие возможности комбинирования оконных интерфейсов; на каждую выходную плату приходится до 64 оконных интерфейсов для видео, изображений и часов.
• Эффективное управление окнами и возможности скалирования источников — источники могут отображаться в окнах, накладываться и размещаться в любой части видеодисплея, в разрешении от 1/100 или меньше «родного» до в 1000 раз увеличенного на выходе.
• Настраиваемые границы окон и текстовые подписи улучшают презентацию и упрощают определение источников — настраиваемые цветовые границы с закругленными углами, оттенением и прозрачностью можно применить к любому окну. Границы можно настроить на мигание для привлечения внимания к определённому окну с источником. К окну также можно применить подписи на краях и наложенный текст, которые динамически обновляются из системы управления и отображают изменение имени, типа, статуса или классификационного уровня источника.
• Вращение источников — источники можно вращать с шагом в 90°, обеспечивая более гибкие, креативные возможности отображения прямых трансляций и изображений из внутренней памяти.
• Поддержка портретной и альбомной ориентации — видеостенами, состоящими из дисплеев портретной и альбомной ориентации, можно одновременно управлять с одного процессора.
• Функция перекрытия на выходах для создания эффекта сшивки изображений в проекте — функция перекрытия на выходах поддерживает проекционные системы с эффектом сшивки изображений путём передачи вспомогательных данных в места перекрытия.
• Коррекция рамки для дисплеев — часть изображения отодвигается «за рамки», обеспечивая точное отображение источников на нескольких дисплеях.
• EDID Minder® автоматически управляет обменом данными EDID между подключенными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Настройка EDID и выходных разрешений — поддержка настраиваемых разрешений с пиксельной частотой до 600 МГц на выходе путём загрузки персональных файлов EDID либо считывания данных EDID с дисплея или другого устройства отображения.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV-системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• Технология SpeedSwitch® осуществляет фактически мгновенную коммутацию HDCP-зашифрованного контента
• Возможность отключения пользователем авторизации HDCP— позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на нём отображается зелёное окно с оповещением, которое подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, размера изображения, масштаба и вылетов развёртки
• Встроенные тестовые таблицы видео для калибровки и установки — Quantum Ultra II предлагает несколько динамически создаваемых тестовых таблиц видео для правильной системной настройки и калибровки устройств отображения.
• Поддержка прямого декодирования потоков H.264 для отображения на видеостене (на Quantum IN SMD 100) — устраняет необходимость во внешних декодерах, уменьшая стоимость системы и её сложность.
• Совместимость с широко используемыми в AV-индустрии форматами потокового вещания (на Quantum IN SMD 100) — включая H.264, MPEG‑2, MPEG‑4 и Motion JPEG.
• Декодирует широкий ряд потоковых разрешений до 1080p/60 (на Quantum IN SMD 100) — пользователям предоставляется возможность декодирования множества потоков при низких разрешениях или небольшого количества потоков в высоком разрешении, что позволяет эффективно использовать сеть и полосу пропускания для обрабатываемых сигналов.
• Поддерживает спецификации профиля S форума ONVIF для видеоисточников (на Quantum IN SMD 100) — совместимость с широким рядом кодеров H.264, IP-камер, медиакодеров и других устройств потокового вещания. Это упрощает выбор компонентов при проектировании системы и обеспечивает слаженную работу всех элементов сообща.
• Сетевые разъёмы с индивидуальной настройкой позволяют совместно использовать декодируемые ресурсы в рамках одной подсети или разделить их по нескольким подсетям (на Quantum IN SMD 100) — обеспечивает более гибкие возможности при проектировании сложных сетей потокового вещания.
• Четыре выхода для передачи сигналов на дистанции до 100 метров по экранированному кабелю CATx (на Quantum OUT4DTP) — упрощают сложность систем, в которых требуется передача выходных сигналов на дисплеи видеостен, расположенные на расстоянии до 100м от процессора Quantum Ultra II.
• Возможность выбора режимов DTP®, XTP® и HDBaseT™ на выходах (на Quantum OUT4DTP) — позволяет выбрать наиболее подходящую для той или иной инсталляции технологию передачи по витой паре.
• Вставка питания позволяет передавать питание удалённым приёмникам DTP (на Quantum OUT4DTP) — вставка питания постоянного тока 12В на плате Quantum OUT4DTP обеспечивает передачу питания приёмникам DTP через соединение по витой паре, устраняя необходимость в отдельных блоках питания на удалённых устройствах. На каждую плату Quantum OUT4DTP требуется один блок PS124.
• Вставка двунаправленных сигналов RS-232 и ИК для управления AV-устройствами (на Quantum OUT4DTP)— двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Вставка двунаправленных сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
• Вставка RS-232 из порта управления Ethernet (на Quantum OUT4DTP) — управление системного уровня для всех удалённых точек через порт управления Quantum Ultra II обеспечивает полнофункциональное управление конечными и подключёнными устройствами без использования дополнительного оборудования.
• Зашифрованный обмен данными между Quantum Ultra II и конфигурационным ПК — шифрование SSL обеспечивает защищённое соединение между Quantum Ultra II и компьютером с программой Videowall Configuration Software (VCS) от Extron.
• Зашифрованный обмен данными по протоколу SSH (Secure Shell) с внешней системой управления — протокол SSH обеспечивает безопасное сетевое соединение для обмена командами SIS (Simple Instruction Set) между внешней системой управления и процессором. Таким образом, можно легко, быстро и безопасно запрограммировать систему в рамках незащищённой сети.
• Защищённые обновления прошивки с цифровой подписью — обновления прошивки имеют цифровую подпись и осуществляются через зашифрованное соединение, которое обеспечивает защищённое обновление системы.
• Регистрация событий — журнал регистрации событий в системе представляет собой локальный файл с возможностью настройки максимального размера и скачивания напрямую с процессора.
• Защищённая паролем операционная система — доступ к операционной системе Quantum Ultra II защищён настраиваемым паролем.
• Оповещения о сервисном обслуживании — системные администраторы могут получать оповещения о неисправности вентилятора или блока питания или если превышена рекомендованная температура эксплуатации.
• Режим энергосбережения — переключает Quantum Ultra II в режим низкого потребления энергии и отключает входные и выходные платы для экономии электроэнергии в случае, если устройство не используется.
• Удобное в использовании программное обеспечение для настройки и управления — с помощью удобной в использовании программы VCS (Videowall Configuration Software), её ориентации на решение задач и интуитивно понятного интерфейса сокращается время конфигурирования и программирования предустановок.
• Интуитивное управление процессором видеостены на планшете или ПК с ОС Windows 10— приложение EMS‑Quantum Ultra предлагает дополнительный способ управления видеостеной. Оно может использоваться самостоятельно или совместно с VCS и системой управления, например, с сенсорной панелью TouchLink® Pro. Для этого требуется процессор видеостены с лицензией LinkLicense® для EMS‑Quantum Ultra.
• Новинка Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Управление напрямую через RS‑232, USB и Ethernet — хранящийся локально файл конфигурации обеспечивает прямое соединение между системой управления и Quantum Ultra II.
• Полнофункциональный протокол управления — даёт возможность регулировать пресеты, окна источников, размер окон, позицию и видимость, окантовку окон, наименование окон и многие другие настройки презентации.
• Надёжное соединение кабелей HDMI— фиксаторы LockIt® от Extron обеспечивают надёжное защищённое кабельное соединение для входов и выходов HDMI.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты

Информация для заказа

Схемы AV-системы

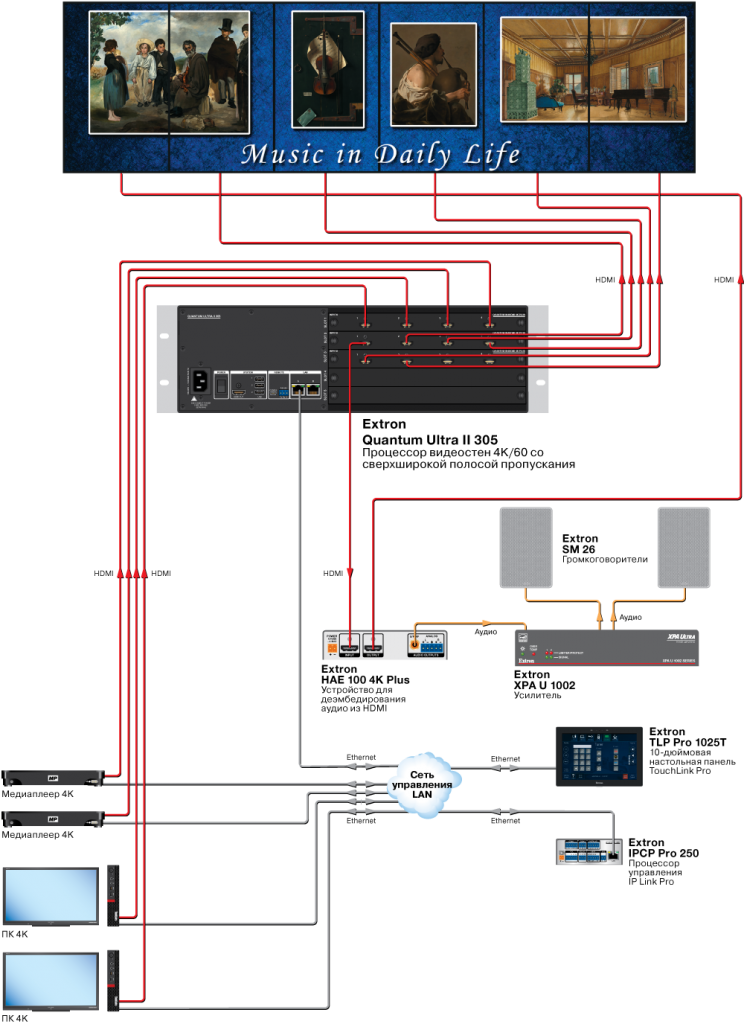

►   Музейная экспозиция

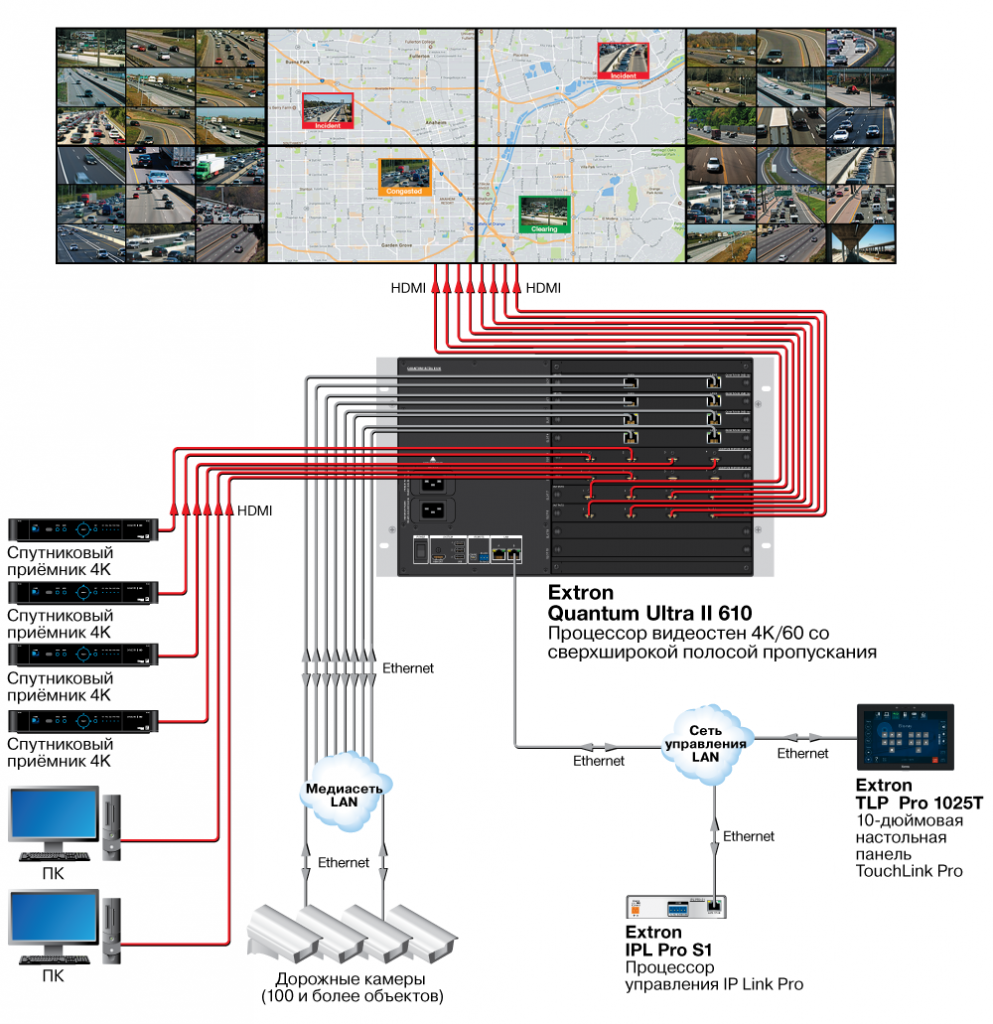

►   Центр организации дорожного хозяйства

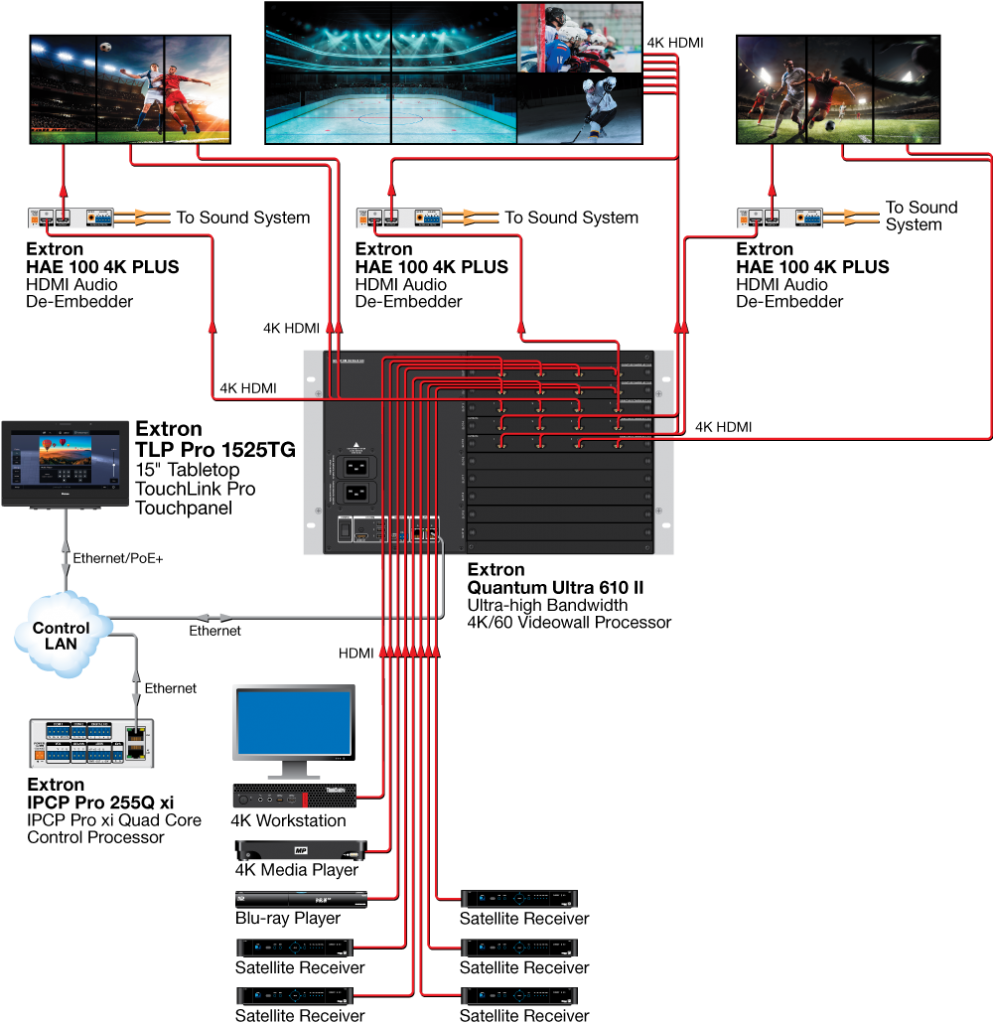

►   Themed Restaurant

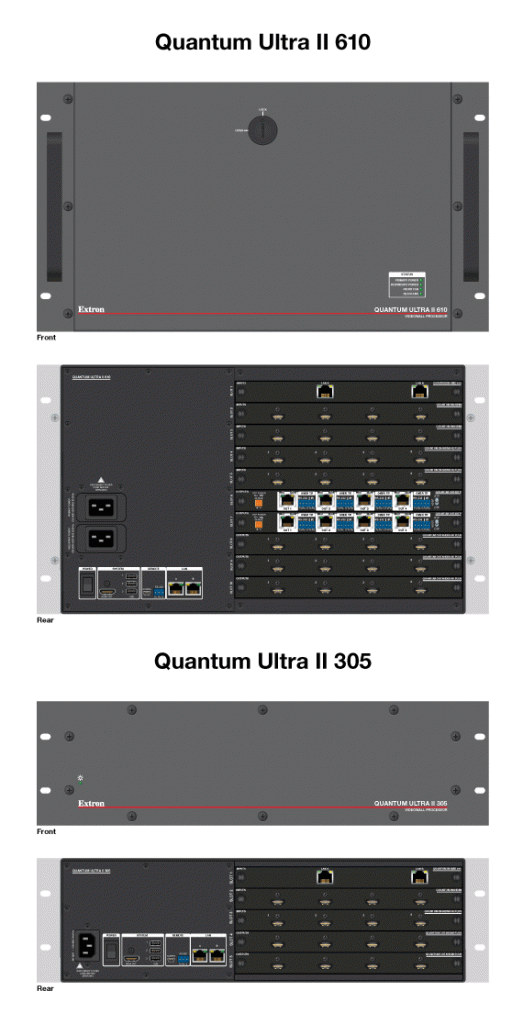

Чертежи
