XTP II CP 4i HD 4K PLUS

• Четыре входа или четыре выхода HDMI с аналоговым стереоаудио
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 при 4:4:4
• Совместимость с HDCP 2.3
• Поддержка HDR (видео расширенного динамического диапазона)
• Микширование многоканального аудио в стерео

Платы входов и выходов XTP II CP HD 4K PLUS от Extron обеспечивают локальное подключение для источников HDMI и отдельного цифрового или аналогового стереоаудио. Эти платы входов/выходов XTP® поддерживают спецификацию HDMI 2.0b с видеоразрешениями до 4K/60 и семплированием цвета 4:4:4 при скоростях передачи до 18 Гбит/с. Они совместимы с HDCP 2.3. Независимая маршрутизация эмбедированных цифровых аудиосигналов обеспечивает возможность независимой коммутации аудио (audio breakaway). Для расширения возможностей проектирования системы выходные платы предлагают либо четыре цифровых аудиовыхода Dante®, либо четыре аналоговых выхода стереоаудио. Матричные платы входов и выходов XTP II CP HD 4K PLUS идеальны для линейки устройств XTP Systems®, которые требуют гибкой локальной маршрутизации HDMI и аудиосигналов.

Выпускаемые в конфигурациях на четыре входа и четыре выхода, матричные платы входов/выходов XTP II CP HD 4K PLUS обеспечивают возможность распределения HDMI-видео с поддержкой HDCP 2.3 и разрешением до 4K/60 с полным семплированием цвета 4:4:4. Эти платы полностью совместимы с сигналами DVI при использовании с адаптерами HDMI-DVI от Extron, доступными в качестве опции. Каждая плата может использоваться со всеми матричными коммутаторами линейки XTP.

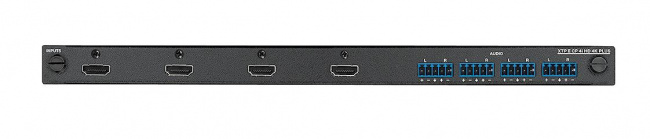

XTP II CP 4i HD 4K PLUS представляет собой входную плату XTP, которая способна принимать сигналы от четырёх локальных источников HDMI. Плата также оборудована четырьмя входами для балансного/небалансного стереоаудио с функцией независимой коммутации аудио (audio breakaway) для обеспечения гибкости переключения и распределения. Аналоговые аудиосигналы преобразуются в формат двухканального цифрового аудио PCM для независимой маршрутизации внутри системы. Для упрощения интеграции стереоаудио также может быть эмбедировано в поток сигнала для распределения вместе с видеосигналами. Возможна коммутация входящих сигналов к выходной плате XTP для локального или удалённого распределения сигнала.

XTP Systems от Extron

Линейка XTP Systems от Extron обеспечивает полностью интегрированное решение для коммутации и распределения сигналов различных цифровых и аналоговых форматов. Оборудование данной серии поддерживает локальное подключение, а также возможность удалённой передачи видео высокого разрешения, аудио, RS-232 и Ethernet на расстояние до 100 м по одному экранированному кабелю CATx и на ещё большее расстояние по оптоволокну. Каждая система совместима с HDCP и обеспечивает сверхбыструю, высоконадёжную коммутацию цифровых сигналов при помощи технологии SpeedSwitch® от Extron.

Центральным устройством системы является матричный коммутатор XTP CrossPoint. Модульные матричные коммутаторы с возможностью расширения конфигураций от 4x4 до 64x64, в зависимости от размера шасси, могут быть наполнены широким ассортиментом входных и выходных матричных плат XTP. Входные и выходные платы обеспечивают прямые подключения HDMI, DVI, VGA, видео и аудио к локальным источникам и дисплеям, а также передачу сигналов удалённым конечным точкам при использовании передатчиков и приёмников XTP. Матричный коммутатор также может осуществлять передачу питания удалённому устройству XTP по кабелю CATx в зависимости от модели передатчика.

Онлайн-конфигуратор XTP System Builder предоставляет удобный доступ для полноценного проектирования системы. Эта программа также предлагает перечень компонентов с возможностью распечатки списка, информацию о ценах и заявку на расчёт стоимости проекта. После подтверждения и получения заказа входящее в комплект конфигурационное программное обеспечение для XTP Systems позволит сразу же установить и настроить систему без особых усилий.

Удобное в использовании программное обеспечение предоставляет полный обзор всех устройств XTP на одном компьютере, что облегчает настройку, управление и мониторинг в режиме реального времени. Благодаря модульным компонентам с возможностью «горячей» замены, широкому выбору передатчиков и приёмников XTP и расширенному мониторингу системы в режиме 24/7 оборудование XTP Systems может обеспечить непрерывную безаварийную работу на объектах особой важности.

Технические характеристики

• Четыре входа или четыре выхода HDMI с аналоговым стереоаудио
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 при 4:4:4 — для поддержки разрешения 4K/60 с семплированием цвета 4:4:4 необходимо устройство линейки XTP II CrossPoint.
• Совместимость с HDCP 2.2 — обеспечивает отображение защищённого 4K-видео и взаимодействие с другими HDCP-совместимыми устройствами.
• Автоматическая эквализация в кабеле — компенсация потерь во входном кабеле оптимизирует качество всех входящих сигналов, обеспечивая исходное качество изображения по всей системе XTP.
• Автоматическое перетактирование на выходе — восстанавливает форму и тайминги цифровых видеосигналов на каждом выходе, устраняя высокочастотное «дрожание» сигнала («джиттер») для обеспечения надёжной передачи на длинные дистанции.
• Независимая коммутация аудио и видео (audio breakaway) — обеспечивает возможность отделения аудио от соответствующего ему видеосигнала.
• Поддерживаемые спецификации HDMI 2.0b включают в себя скорость передачи данных до 18 Гбит/с, HDR, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
• Поддержка HDR (видео расширенного динамического диапазона) — обеспечивает увеличенный диапазон контрастности и расширенную цветовую гамму за счёт предоставления надлежащей полосы пропускания видео, глубины цвета и возможности обмена метаданными для HDR-видео.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Технология SpeedSwitch® обеспечивает безукоризненную коммутацию HDCP-зашифрованного материала
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на несколько дисплеев.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Управление блокировкой видео — пользователь может блокировать видео и тем самым контролировать презентацию материала.
• Локальные входы и выходы для аналогового стереоаудио — четыре входа для балансного/небалансного аналогового аудио оцифровываются в формат двухканального цифрового аудио PCM для независимой маршрутизации в пределах системы.
• Усиление и затухание аудиосигнала на входе — позволяет настроить уровень усиления или затухания, устраняя слышимые различия в громкости звука при переключении между источниками.
• Регулировка громкости аудио на выходе — устраняет необходимость в предусилителях во многих AV‑системах.
• Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
• Автоматическое управление глубиной цвета — количество бит глубины цвета автоматически настраивается согласно данным дисплея EDID, предотвращая цветовые несоответствия между источником и устройством отображения.
• Встроенная тестовая таблица цветных полос с аудио или без него для калибровки и установки
• Подача питания +5 В постоянного тока, 250 мА, на выходах HDMI для внешних периферийных устройств
• Возможность «горячей» замены — платы входов/выходов могут быть установлены или извлечены без отключения матричного коммутатора.
• Совместимость со всеми матричными коммутаторами XTP II CrossPoint и XTP CrossPoint — XTP Systems представляет собой гибкую и полностью интегрированную систему коммутации и распределения сигналов, которая обеспечивает надёжную маршрутизацию различных цифровых и аналоговых форматов.
• Простая установка и пусконаладка в программе XTP System Configuration Software от Extron
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
