Системы AV-коммутации ATEN

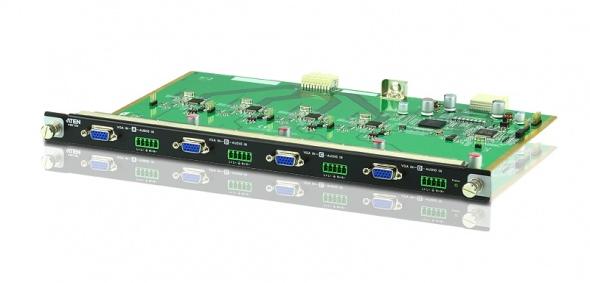

Плата ввода, VGA, 4-портовая

VM7104

Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.
  • Возможность подключения до 4х VGA или компонентных источников
  • Поддерживает входные сигналы RGBHV / RGBS/ YCbCr/ YPbPr
  • Возможность замены без отключения питания для легкой интеграции плат ввода / вывода
  • Совместима с коммутатором VM1600 и может применяться совместно с любыми модульными платами вывода для достижения оптимальной гибкости
  • Расширенная гарантия 3 года

VM7104, является 4-портовой платой ввода с интерфейсом VGA, которая предлагает простой способ маршрутизации между любыми четырьмя источниками аудио/видео и шестнадцатью дисплеями, при использовании в сочетании с модульными матричным коммутатором компании ATEN. VM7104 поддерживает входные сигналы форматов RGBHV / RGBS/ Y CbCr/ YPbPr; стерео аудио-сигнал, который может быть перенаправлен в вывод HDMI-звука. Плата обладает возможностью замены без отключения питания, что совместимо с коммутатором VM1600, поэтому при замене платы не нужно выключать устройство.

Комплектация

  • 1x VM7104-AT 4-портовая плата ввода с интерфейсом VGA
  • 4x клеммных разъема
  • 1x пользовательское руководство
RoHS*

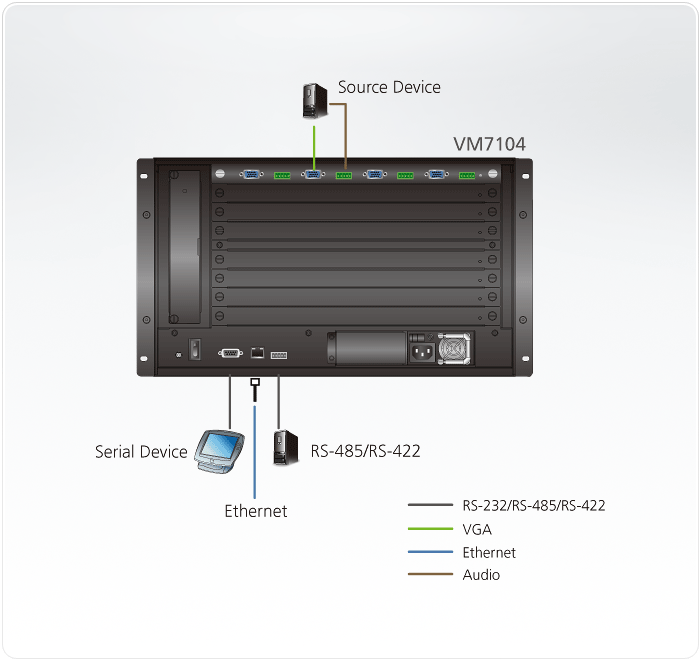

Схема

VM7104 Модульные матричные коммутаторы

Технические характеристики

Наименование

VM7104

Партномер

VM7104-AT

Видеовход Интерфейсы: Гнездо HDB-15 (синего цвета) - 4 шт.
Импеданс: 75 Ом
Макс. пропускная способность: 300 MГц
Макс. разрешение: до 1920 x 1200
Макс. расстояние: 1,8 м
Аудиовходы Разъемы с невыпадающими винтами 5-полюсные - 4 шт.
Тип аудиосигнала: стерео, сбалансированный/несбалансированный.
Питание Потребление: 7,1 Вт
Рабочая температура 0–40°C
Влажность 0 - 80% рт. ст. без образования конденсата
Масса 0.56 кг
Размеры (Д х Ш х В) 35,20 x 23,80 x 2,28 см
Примечание Тип аудиосигнала поддерживает стерео, сбалансированный/несбалансированный.
Максимальный уровень ввода/вывода сбалансированного аудиосигнала: 0,5 Vrms (-6,02 дБВ при 600 Ом)
Максимальный уровень ввода/вывода несбалансированного аудиосигнала: 1 Vrms (0 дБВ при 600 Ом.)

Документация:

Каталог (RU) (36.81 Мб, *.pdf)
