Матричный коммутатор-масштабатор DVI 4x4
VM5404D
Внимание! Cнято с производства в 2020 году! На замену предлагаются другие модели матричных коммутаторов Aten. |
- Поддержка входных/выходных DVI-соединений по схеме 4x4
- Конфигурирование и управление с помощью кнопок на передней панели и ИК-пульта дистанционного управления
- Системное управление с помощью двунаправленного последовательного контроллера RS-232 / графического интерфейса пользователя на основе браузера / программы Telnet
- Передача ИК-сигнала может быть расширена при использовании ИК-удлинителя
- Встроенная функция масштабирования (скейлер) преобразует входные разрешения в наиболее подходящие для дисплеев, подсоединяемых к каждому порту вывода, поддерживая масштабирование разрешения изображения до 1920 x 1200 и в меньшую сторону
- Поддержка технологии Seamless Switch™ - объединяющей форматы видео для обеспечения непрерывности видеопотоков, переключения изображения в режиме реального времени и стабильность передачи сигналов
- Поддержка функции создания видео-стены - позволяющей с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей различных макетов
- EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения, высокого качества отображения и использования лучшего разрешения на каждом из подключенных дисплеев
- Возможность обновления микропрограммы
- Возможность монтажа в стойку (высота 1U)
- Расширенная гарантия 3 года
- В то время как HDMI-совместимые устройства становятся все более популярными, в большинстве центров управления движением и в других крупных, централизованных диспетчерских по-прежнему больше доверяют устройствам отображения с интерфейсом DVI.
Во избежание нестабильности сигнала, ухудшения качества и других факторов, связанных с преобразователями интерфейса, компания ATEN создала модель VM5404D: матричный коммутатор для сигналов DVI с поддержкой технологии Seamless Switch™, который предлагает простой и доступный способ маршрутизации между четырьмя источниками и приемниками с интерфейсом DVI.
Коммутатор VM5404D обладает поддержкой технологии плавного переключения изображения, использующую матричную архитектуру FPGA, что обеспечивает непрерывность видеопотоков, управление в режиме реального времени и стабильность передачи сигналов. Благодаря встроенной высокопроизводительной функции масштабирования, различные входящие видеоразрещения могут быть легко преобразованы коммутатором в различные исходящие разрешения, что позволяет зрителям получить наилучшее качество изображения на каждом из подключенных дисплеев. Также коммутатор оснащен встроенным функционалом для создания видеостен, позволяющим с помощью простого графического интерфейса пользователя с доступом по сети создать до 8 настраиваемых профилей конфигурации, которые могут содержать различные макеты видеостен.
VM5404D является идеальным решением для любого центра управления с непрерывно движущимся потоком от нескольких источников к нескольким мониторам.
Комплектация
- 1x матричный DVI-коммутатор 4x4 с функцией масштабирования VM5404D-AT-G
- 1x кабель питания
- 1x ИК-пульт дистанционного управления
- 1x ИК-приемник
- 1x набор для монтажа
- 1x пользовательское руководство

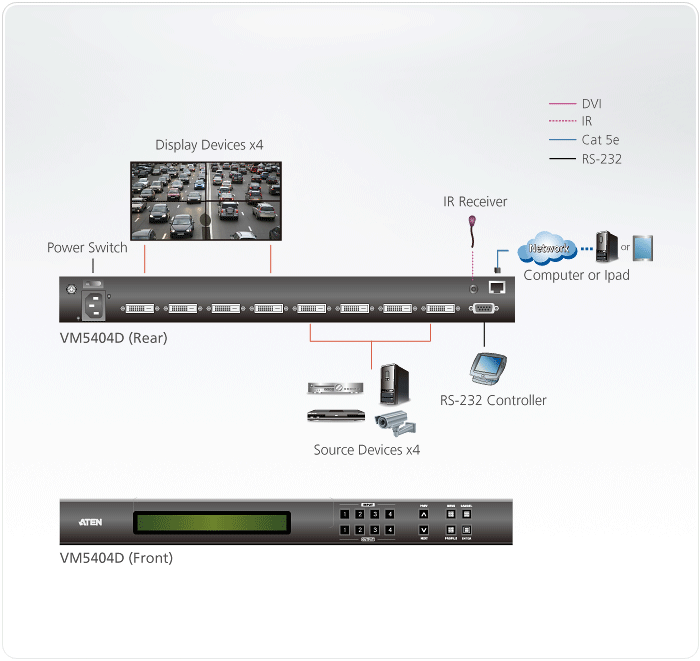

Схема
Технические характеристики
Наименование | VM5404D |
---|---|
Партномер | VM5404D-AT-G |
Видеовход | Интерфейсы: гнездо DVI-D (белого цвета) - 4 шт. Импеданс: 100 Ом Макс. расстояние: 1,8 м |
Видеовыход | Интерфейсы: гнездо DVI-D (белого цвета) - 4 шт. Импеданс: 100 Ом |
Видео | Макс. скорость передачи данных: 6,75 Гбит/с (2,25 Гбит/с на каждую полосу) Макс. частота пикселизации : 225 MГц Соответствие: совместимость с HDCP 1.4 Макс. разрешение: до 1920 x 1200 Макс. расстояние: до 5 м |
Управление RS-232 | Разъем: гнездо DB-9 (черного цвета) - 1 шт. Скорость (бит/с): 19200, биты данных: 8, стоповый бит: 1, четность: Нет, управление потоками: Нет |
Управление ИК | Миниатюрное гнездо стерео (черного цвета) - 1 шт. |
Управление Ethernet | Гнездо RJ-45 (черного цвета) - 1 шт. |
Параметры EDID | Режим EDID: по умолчанию / Порт 1 / Ремикс / Настраиваемый |
Питание | Разъемы: гнездо переменного тока с 3 штырьками - 1 шт. Номинальная входная мощность: 100–240 В переменного тока; 50–60 Гц; 1,0A Потребление: 120 В переменного тока, 34,1 Вт; 230 В переменного тока, 34,4 Вт |
Рабочая температура | 0-50°C |
Влажность | 0 - 80% рт. ст. без образования конденсата |
Масса | 3,50 кг |
Размеры (Д х Ш х В) | 43,24 x 25,98 x 4,40 см |
