Cable Cubby 1252 MS

Основные характеристики

• Уникальный дизайн позволяет сливаться с поверхностью мебели
• Регулируемый по высоте корпус без рамки обеспечивает не привлекающую внимание установку в конструкции с поверхностью любой толщины
• Интегрированная крышка служит монтажным основанием для дерева, камня или другого отделочного материала поверхности
• Опциональный лоток для крышки Cable Cubby 1252 MS Lid Tray Kit предназначен для установки вырезанной части мебели и позволяет придать завершенный, эстетичный внешний вид
• Поддерживает подключение кабелей даже при закрытой крышке
• Совместим с монтажным комплектом для крепления внешнего блока питания или устройств шириной в 1/4 стойки ZipClip 100, ZipClip 200 или PMK 155 для ширины в 1/2 стойки, непосредственно к лючку под поверхностью мебели

Обзор

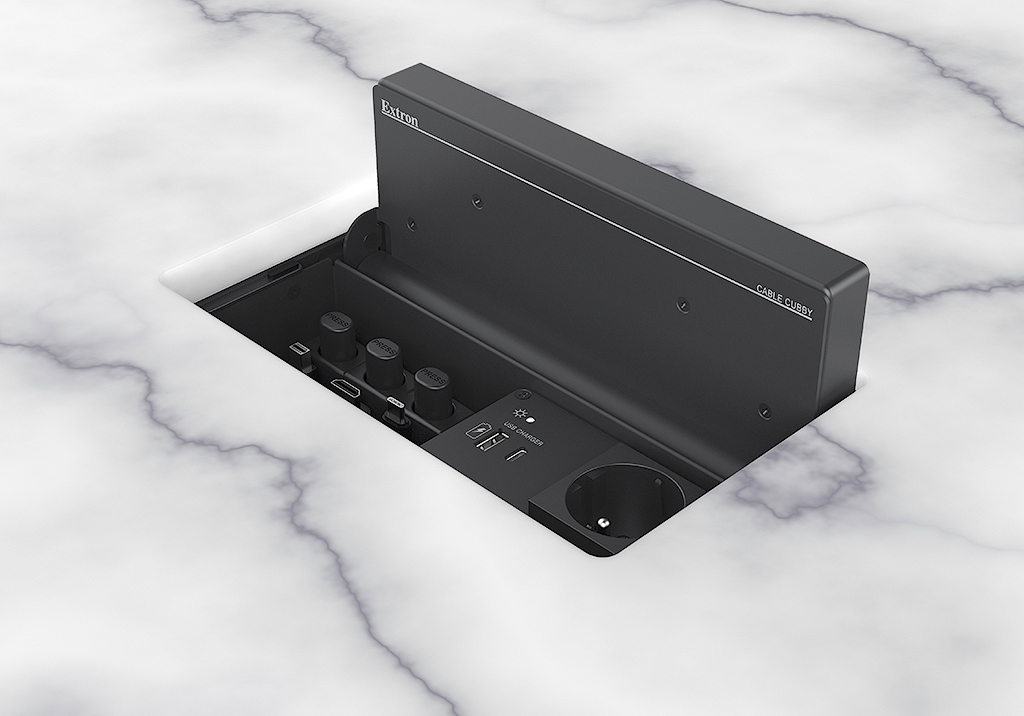

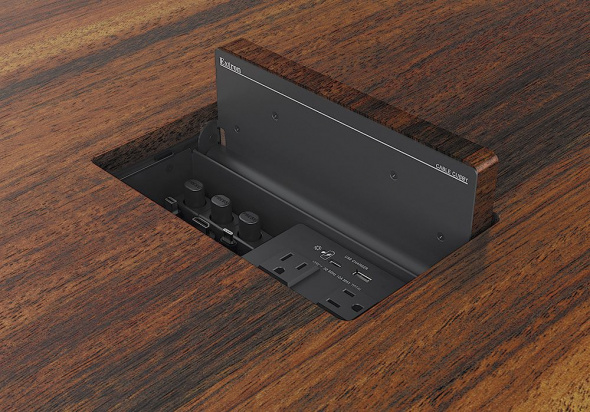

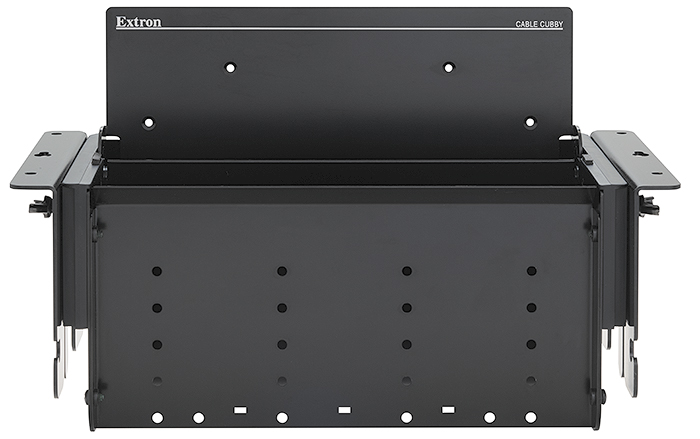

Extron представляет Cable Cubby 1252 MS – элегантный, сливающийся с поверхностью архитектурный лючок для подключения аудио и видео сигналов, удалённого управления и питания. В закрытом состоянии крышка лючка Cable Cubby® сливается с поверхностью стола и становится практически незаметной. Благодаря этому Cable Cubby 1252 MS является идеальным решением для использования на столах для совещаний, кафедрах или другой офисной мебели класса «High-end». Крышка лючка Cable Cubby служит монтажным основанием для дерева различной толщины, камня или другого отделочного материала. После того как в поверхности мебели проделано точное отверстие, вырезанный фрагмент может быть прикреплён к крышке лючка. Уникальный дизайн крышки и регулировка высоты позволяют лючку полностью сливаться с поверхностью. А специальный слот для проводки кабелей обеспечивает подключение даже при закрытой крышке.

Гибкое подключение аудио, видео и питания переменного тока

Архитектурный лючок Cable Cubby 1252 MS совместим с блоками питания серий AC и AC+USB для США, Европы и других крупных рынков. В комплект лючка входят опоры для подключений с регулируемой высотой для установки трёх модулей AV‑подключений AAP™ или восьми AV‑кабелей и трёх модулей сматывания кабелей Extron серии Retractor.

В комплект Cable Cubby 1252 MS входят стандартные опоры для подключений для установки до трёх модулей Retractor, трёх модулей AAP или до восьми AV‑кабелей. Опоры для AV‑подключений можно разместить слева или справа от выбранного блока питания. Для обеспечения гибкости при проектировании доступные в качестве опции комплект опор для кабелей и комплект опор для Retractor также позволяют устанавливать AV‑кабели или модули Retractor слева и справа от выбранного блока питания AC. Опоры продаются парами; каждая опора поддерживает четыре AV‑кабеля или два модуля Retractor.

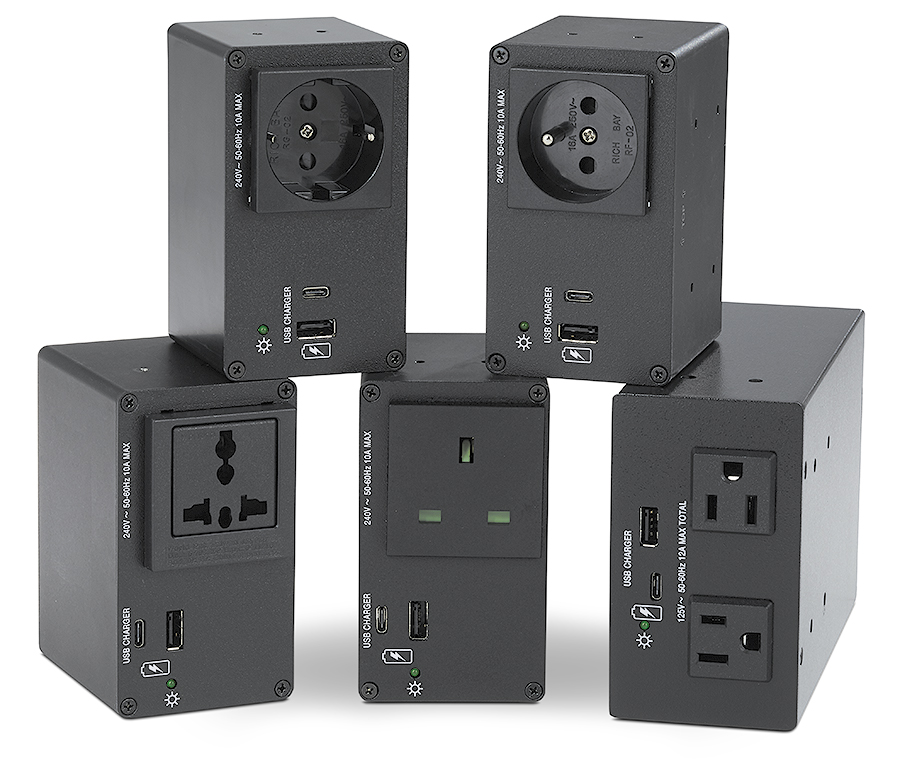

Запатентованная модульная конструкция Cable Cubby 1252 MS позволяет обновлять или обслуживать кабели и модули AAP через верхнюю часть лючка после его инсталляции. Сквозная панель для кабелей имеет уникальный дизайн с круглыми отверстиями с прорезью, который упрощает проводку кабелей, устраняя необходимость в отдельных кольцах для кабелей. Большинство блоков питания переменного тока серии AC 100 оборудованы двумя неотключаемыми розетками. Розетка универсального стандарта совместима с различными типами вилок. Для поддержки применения ноутбуков, смартфонов и планшетов в аудиовизуальных инсталляциях блоки питания AC+USB, доступные в качестве опции, предлагают одну или две электророзетки, а также два USB-разъёма типа A либо один USB-разъём типа A и один типа C® для передачи питания или зарядки устройств. Лючки Cable Cubby внесены в реестр UL/c-UL и соответствуют стандарту CE.

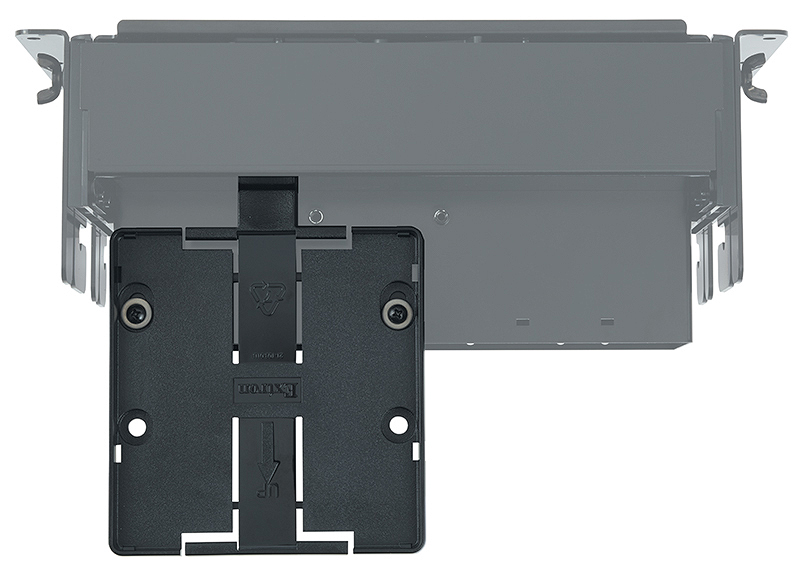

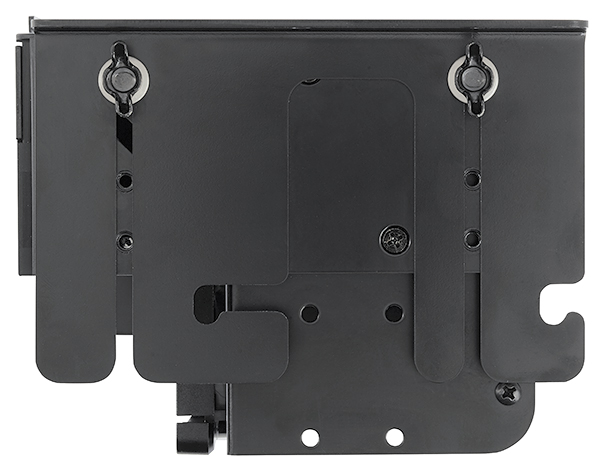

Запатентованные Extron монтажные комплекты ZipClip 100 и ZipClip 200 являются эффективным средством крепления внешнего блока питания или устройств шириной в 1/4 стойки непосредственно к лючку под поверхностью мебели. Монтажный комплект PMK 155 позволяет крепить к лючку продукты шириной в 1/2 стойки, такие как передатчик системы для совместной работы в переговорных комнатах HC 404 и настольный блок питания серии PS. Это устраняет необходимость в установке дополнительных рэковых полок и сверления отверстий. Такие опциональные монтажные аксессуары обеспечивают удобные, безопасные и компактные монтажные решения. Монтажные комплекты и устройства поставляются отдельно.

Чтобы быстро подобрать подходящие AV‑подключения и блок питания AC для инсталляции с Cable Cubby 1252 MS, воспользуйтесь программой для создания лючков Cable Cubby Builder: интерактивным инструментом, который предлагает пользователям пошаговый процесс выбора модулей питания AC, AV‑подключений, кабелей и монтажных аксессуаров. В процессе создания дизайна Cable Cubby автоматически составляется спецификация материалов. Когда всё готово, конфигуратор позволит вам проверить спроектированный лючок и внести любые последние изменения перед размещением заказа (необходимо иметь учётную запись Дилера).

Технические характеристики

• Уникальный дизайн позволяет сливаться с поверхностью мебели
• Регулируемый по высоте корпус без рамки обеспечивает не привлекающую внимание установку в конструкции с поверхностью любой толщины
• Интегрированная крышка служит монтажным основанием для дерева, камня или другого отделочного материала поверхности — практически сливается с поверхностью в закрытом положении, дополняя любую мебель залов заседаний или переговорных класса «High-end».

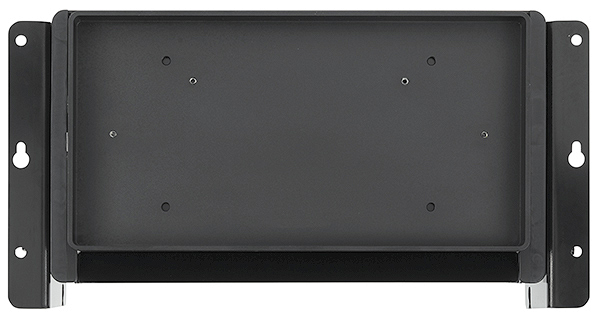

• Опциональный лоток для крышки Cable Cubby 1252 MS Lid Tray Kit предназначен для установки вырезанной части мебели и позволяет придать завершенный, эстетичный внешний вид — устраняет необходимость обработки края вырезанного фрагмента, экономя финансовые и трудовые ресурсы.
• Поддерживает подключение кабелей даже при закрытой крышке
• Совместим с монтажным комплектом для крепления внешнего блока питания или устройств шириной в 1/4 стойки ZipClip 100, ZipClip 200 или PMK 155 для ширины в 1/2 стойки, непосредственно к лючку под поверхностью мебели — удобная установка устройств Extron, таких как передатчик системы для совместной работы в переговорных комнатах HC 404 и настольный блок питания серии PS; продаются отдельно.
• Для правильной интеграции лючка Cable Cubby 1252 MS требуется вырезка отверстия в столе с высокой точностью и профессиональные навыки плотника
• Вмещает блок питания AC или AC+USB, а также три модуля Retractor, восемь AV‑кабелей или три модуля AV‑подключений AAP™
• Блоки питания AC и AC+USB для США, Европы и других крупных рынков

• Опциональные розетки AC стандарта США внесены в реестр UL/c UL.
• Розетка универсального стандарта совместима с различными типами вилок.
• Крепление для модуля Retractor, сквозная панель для кабелей и опора для AAP входят в комплект; сами модули Retractor, кабели и модули AAP ;продаются отдельно.
• Опора для Retractor вмещает три модуля сматывания кабелей Retractor или Retractor XL.
• Опциональная двойная опора для Retractor – Double — позволяет разместить до четырёх модулей сматывания кабелей на каждой из опор; продаётся парами, партномер 70‑1040‑04.
• Сквозная панель для кабелей поддерживает до восьми AV‑кабелей.
• Опора для подключений поддерживает до трёх одноместных модулей AAP.
• Система сматывания кабелей Retractor, доступная в качестве опции, поддерживает большинство типов сигналов аудио, видео и данных.
• Совместим с кабелями Show Me® для системы Teamwork® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Cable Cubby 1252 MS соответствует стандарту CE.
• Опциональное крепление CCM 155 в формфакторе Cable Cubby вмещает один модуль формата EU и два мини-модуля AV‑подключений MAAP™ или три AV‑кабеля — обеспечивает лёгкий доступ к функциям управления помещением через такие модули, как передатчик DTP T EU или кнопочные панели eBUS.
• Программа для создания лючков Cable Cubby Builder доступна по ссылке www.extron.com/cablecubbybuilder — интуитивный онлайн-инструмент для подбора лючка, кабелей и вариантов подключений, определения стоимости и размещения заказа.
