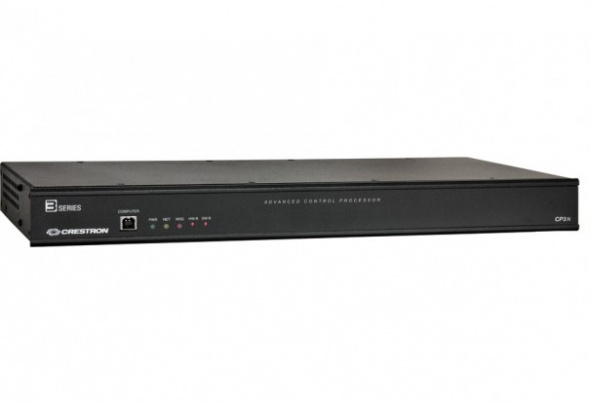

Crestron CP3N ─ Система управления

Внимание! Система управления Crestron CP3N снимается с производства в 2022 году. Оборудование на замену предлагается в разделе Системы управления Crestron.

Crestron CP3N - это система управления корпоративного класса с выделенным портом для управляющей подсети. Система CP3N на основе модуля управления 3-Series может использоваться в качестве базовой системы любого современного дома или коммерческого здания со средствами сетевого управления, обеспечивая интеграцию различных технологий в рамках всего объекта и тем самым повышая комфорт, экологичность, продуктивность и удобство.

Системы управления 3-Series

Техническое оснащение современных коммерческих зданий и заказных домов гораздо богаче, чем в прежние времена, и все эти системы требуют объединения в сеть и качественно нового подхода к управлению. Работающая на основе протокола IP платформа 3-Series изначально была задумана как сетевое серверное устройство, позволяющее полноценно управлять всем - от аудиовидеосистем для залов заседаний и домашних кинотеатров до полного управления зданием.

3-Series - это стабильная, динамичная и безопасная платформа, поднимающая надежность и производительность системы на новые уровни. По сравнению с другими системами управления Crestron 3-Series обеспечивает явный рост вычислительной мощности и производительности благодаря увеличению объема памяти, высоконадежной организации сети и IP-управления, а также уникальной модульной программной архитектуре.

Модульная программная архитектура

CP3N обладает расширенными возможностями масштабирования и обеспечивает высокопроизводительную работу в многозадачном режиме в реальном времени, поддерживая одновременное выполнение нескольких приложений. Эта эксклюзивная модульная программная архитектура позволяет независимо разрабатывать и выполнять специфичные для конкретного устройства программы, обеспечивающие управление освещением, жалюзи, отоплением, вентиляцией, кондиционированием, безопасностью, аудио и видео и т. д., и дает возможность оптимизировать каждую программу и вносить изменения только в одну программу, не затрагивая систему в целом. Даже при расширении системы обрабатывающие ресурсы можно легко переключать между процессорами 3-Series без написания нового кода. Итоговым преимуществом является существенное упрощение модернизации при минимальном времени простоя как при внедрении изменений на месте, так и удаленно через сеть.

Надежное IP-управление через Ethernet

Системы 3-Series основаны на IP-технологии, а потому их сетевые возможности являются непревзойденными. Подключение к сети по стандарту Gigabit Ethernet позволяет интегрировать в систему устройства с IP-управлением и использовать систему CP3N в составе более крупной контролируемой сети управления. Независимо от того, работает ли система CP3N в конфиденциальной корпоративной локальной сети, в домашней сети или подключена к Интернету через кабельный модем, она обеспечивает надежное защищенное взаимодействие с поддерживающими IP сенсорными экранами, компьютерами, мобильными устройствами, видеодисплеями, медиасерверами, системами охраны, освещения, отопления, вентиляции и кондиционирования, а также с другим оборудованием, которое может быть размещено как локально, так и в любой точке земного шара.

Выделенная управляющая подсеть

Управляющая подсеть Crestron - это сеть Gigabit Ethernet, выделенная для устройств Crestron. Порт управляющей подсети в системе CP3N позволяет легко подключить как отдельный сенсорный экран, так и беспроводной шлюз или коммутатор PoE Crestron (CEN-SW-POE-5 или CEN-SWPOE-16)^[1] для поддержки нескольких сенсорных экранов, шлюзов, аудио- и видеосистем и других устройств. Системой CP3N выполняется автоматическая конфигурация всей подсети - с обнаружением всех устройств и назначением им IP-адресов без какого-либо вмешательства специалиста по установке.

Отдельный порт локальной сети на устройствах CP3N предоставляет возможность однопортового подключения к локальной сети клиента, при котором для всей системы управления требуется всего один IP-адрес. Порт локальной сети обеспечивает все функции взаимодействия между устройствами в локальной подсети и другими устройствами, системами и серверами, а также устройствами, подключенными к глобальной сети и Интернету за пределами локальной подсети. Для важных приложений, требующих абсолютной безопасности, с помощью режима изоляции можно полностью изолировать всю управляющую подсеть от клиентской локальной сети.

Управляющие приложения и XPanel

Много лет назад компания Crestron разработала первую в мире систему управления на основе IP-технологии, открывшую широчайшие возможности для контроля и мониторинга интегрированных систем, а также для управления ими через локальную сеть, глобальную сеть или Интернет. В настоящее время решения Crestron обеспечивают еще больше способов управления окружающим миром. Они позволяют из любой точки мира управлять всеми системами в доме или офисе с помощью компьютера, смартфона или планшета.

Встроенная в каждую систему 3-Series Control System технология Crestron XPanel превращает любой ноутбук или настольный компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения Crestron позволяют использовать функции сенсорного экрана Crestron на устройствах iPhone, iPad и Android, обеспечивая защищенный мониторинг всех систем жилого или коммерческого здания и управление ими с одного устройства, которое всегда под рукой.

Корпоративное ПО для управления Crestron Fusion

Crestron Fusion предоставляет интегрированную платформу для создания действительно умных зданий, экономящих энергию, повышающих производительность труда и продлевающих срок службы ценного оборудования. Являясь частью полной управляемой сети компании, колледжа, конференц-центра или любого другого здания, система CP3N работает совместно с ПО удаленного управления активами Fusion RV, обеспечивая удаленное планирование, мониторинг и контроль помещений и технических средств из централизованной службы поддержки. ПО управления энергопотреблением Fusion EM позволяет организациям снизить потребление энергии благодаря отслеживанию использования в режиме реального времени и автоматизации управления освещением, жалюзи, отоплением, вентиляцией и кондиционированием.

Поддержка SNMP

Встроенная поддержка SNMP обеспечивает интеграцию со сторонним ПО управления ИТ-системами, позволяя сетевым администраторам использовать привычный для них формат управления системами Crestron в сети.

Cresnet

Cresnet - это надежное проводное сетевое решение для кнопочных панелей Crestron, элементов управления освещением, приводов жалюзи, термостатов, датчиков присутствия и других устройств, не нуждающихся в высокой скорости сети Ethernet. Шина Cresnet упрощает разводку и конфигурирование, обеспечивая двунаправленный обмен данными и 24-вольтовое питание постоянного тока для всех устройств через простой 4-жильный кабель. Для помощи в устранении неисправностей в системе CP3N предусмотрен патентуемый анализатор сети, который непрерывно контролирует целостность сети Cresnet на предмет обрыва проводов, падения производительности и других сбоев.

Встроенные порты управления

Помимо портов Ethernet устройства CP3N оборудованы тремя двунаправленными COM-портами и восемью ИК-портами для прямого взаимодействия со всеми централизованными аудио- и видеоресурсами, дисплеями и другими устройствами. Восемь программируемых релейных портов позволяют управлять проекционными экранами, подъемниками, регуляторами мощности и другим оборудованием с управлением замыканием контактов. Восемь портов ввода-вывода Versiport обеспечивают интеграцию с датчиками мощности, детекторами движения, дверными переключателями, сигнализаторами и другими устройствами, формирующими сигнал замыканием изолированного контакта, низковольтной логической схемой или напряжением 0–10 В постоянного тока.

BACnet™/IP

Встроенная поддержка протокола обмена данными BACnet/IP обеспечивает прямую связь со сторонними системами управления зданием по сети Ethernet, упрощая интеграцию с системами управления отоплением, вентиляцией и кондиционированием, системами охраны, пожаротушения и жизнеобеспечения, системами обработки голоса и данных, системами управления освещением и жалюзи, а также другими системами. При использовании протокола BACnet/IP все системы работают независимо, но могут обмениваться данными на основе единой платформы для создания действительно умного здания^[2].

Особенности

• Система управления корпоративного класса
• Модуль управления 3-Series - существенно быстрее и мощнее других систем управления
• Уникальная модульная программная архитектура
• Встроенные 512 МБ ОЗУ и 4 ГБ флэш-памяти
• Возможность расширения объема хранилища до 1 ТБ
• Гнездо для карт памяти на задней панели
• Высокоскоростной хост-порт USB 2.0
• Стандартные проводные интерфейсы обмена данными Ethernet и Cresnet
• Управляющая подсеть - выделенная локальная сеть для устройств Crestron
• XPanel с компьютером Smart Graphics™ и управлением через веб-интерфейс
• Поддержка управления с помощью приложений для iPhone, iPad и Android™
• Поддержка корпоративного программного обеспечения для управления Crestron Fusion
• Поддержка удаленного управления SNMP
• Один COM-порт RS-232/422/485 с поддержкой программного и аппаратного квитирования
• Два COM-порта RS-232 с поддержкой только программного квитирования
• Порты ввода-вывода: восемь ИК/последовательных, восемь релейных и восемь Versiport
• Программируемый график событий с часами астрономического времени
• Встроенная поддержка протокола BACnet™/IP ^[2]
• Настройка программы установки с помощью ПО Crestron Toolbox™ или веб-браузера
• Среды программирования C# на основе символов и перетаскивания
• Полная поддержка Юникода (многоязычная поддержка)
• Повышенная пропускная способность и безопасность сети
• Безопасный доступ с использованием полного управления пользователями/группами или интеграции с Active Directory
• Аппаратная защита с использованием аутентификации 802.1X
• Сетевые протоколы безопасности: TLS, SSL, SSH и SFTP
• Шифрование, совместимое с FIPS 140-2
• Веб-сервер IIS v.6.0
• Поддержка IPv6
• USB-порт компьютерной консоли на передней панели
• Высота 1U при установке в стойке

1 - Компоненты продаются отдельно.

2 - Требуется лицензия. CP3N поддерживает не более 1000 объектов BACnet при исключительном использовании BACnet. Фактические возможности зависят от общего размера и сложности программы.

Доступные модели

• CP3N: 3-Series Control System^®

Принадлежности в комплекте

PW-2420RU: источник питания, настольный, 24 В постоянного тока, 2 А (50 Вт), регулируемый, американская/европейская версия (в комплекте 1 шт.)

Доступные принадлежности

• PWE-4803RU: PoE-инжектор
• CEN-SW-POE-5: 5-портовый коммутатор PoE
• CEN-SWPOE-16: 16-портовый управляемый коммутатор PoE
• C2N-HBLOCK: блок мультираспределения Cresnet
• CNTBLOCK: блок распределения Cresnet
• CNSP-XX: пользовательский последовательный кабель
• IRP2: зонд для ИК-излучателя с клеммным разъемом
• Приложение Crestron^®: управляющее приложение для Apple^® iOS^® и Android™
• XPanel: Crestron Control^® для компьютеров
• myCrestron: служба DDNS для систем Crestron
• Fusion EM^®: ПО управления энергопотреблением
• Fusion RV^®: ПО удаленного управления активами
• RoomView^® Express: ПО удаленной технической поддержки и управления ресурсами
• Поддержка 3-Series^® BACnet™/IP: лицензия для встроенного интерфейса BACnet/IP систем 3-Series
• CSP-LIR-USB: модуль обучения ИК-подсистемы
