Зачем в переговорной нужен презентационный коммутатор: 5 причин

В переговорных важно быстро и без сбоев выводить контент с разных источников на один или несколько экранов. Презентационный коммутатор решает эту задачу: он упрощает подключение источников, управление отображением, коммутацию аудио и видео, а также повышает предсказуемость работы системы в целом.

• 1

  Корректное отображение контента для принятия решений

Во время совещаний пользователи часто выводят таблицы, диаграммы, интерфейсы приложений, CAD-файлы, схемы и видеоматериалы. Для таких сценариев критичны читаемость мелких деталей, правильное масштабирование и стабильный вывод сигнала.

Презентационный коммутатор обеспечивает обработку входных сигналов с разным разрешением и их приведение к параметрам подключенного дисплея или системы отображения. Это позволяет корректно работать как с источниками 1080p, так и с 4K, без необходимости вручную подстраивать каждый источник под экран.

Для интегратора это означает:
• ● более предсказуемую совместимость источников;
• ● меньше проблем с некорректным разрешением и частотой кадров;
• ● стабильный вывод изображения без артефактов и срывов синхронизации;
• ● снижение числа пользовательских ошибок при подключении ноутбуков и других устройств.

Итог простой: участники встречи видят контент так, как нужно, а не тратят время на устранение проблем с отображением.

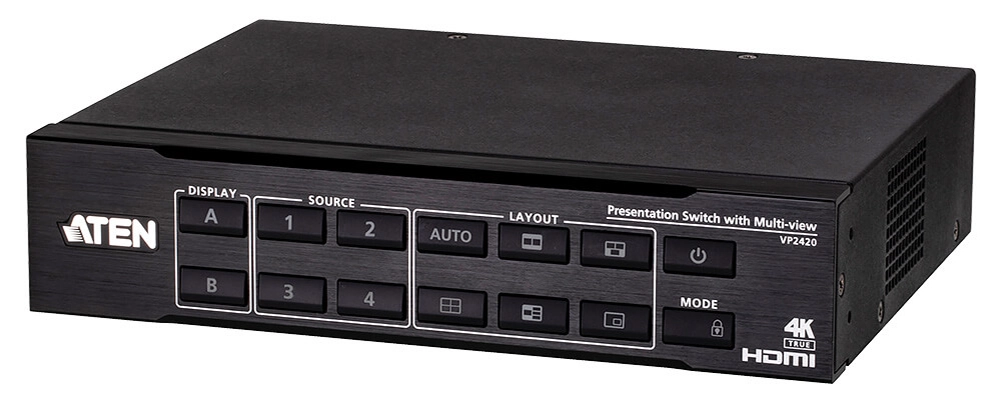

Пример: ATEN VP2420 — презентационный коммутатор с 4 входами HDMI и 2 выходами HDMI, поддерживающий полноэкранный режим, PiP, PbP, а также мультиоконное отображение на три или четыре источника.

• 2

  Многооконный вывод повышает эффективность совместной работы

Во многих переговорных требуется одновременно показать несколько источников: презентацию, видеоконференцию, аналитическую панель, документ или изображение с дополнительного ПК. В таких случаях обычного переключения «один источник — один экран» уже недостаточно.

Современный презентационный коммутатор позволяет выводить несколько источников на один дисплей одновременно. Это особенно полезно в следующих сценариях:
• ● сравнение версий документов;
• ● параллельный вывод презентации и видеосвязи;
• ● сопоставление таблиц, графиков и отчетов;
• ● отображение нескольких камер или рабочих станций;
• ● учебные и демонстрационные режимы.

Поддержка режимов отображения источников на экране «4 окна», «3 окна», «картинка-в-картинке» и «картинка рядом с картинкой» позволяет выбрать оптимальную компоновку изображения под конкретную задачу. Если устройство поддерживает автоматическое изменение раскладки при подключении или отключении источников, совещание проходит без пауз и ручной перенастройки.

Для системного интегратора это важное преимущество: одно устройство закрывает сразу несколько типовых задач отображения, которые иначе пришлось бы решать через отдельный видеопроцессор или более сложную матричную систему.

• 3

  Быстрое переключение источников сокращает простои

Одна из типовых проблем переговорных — потеря времени при переключении между ноутбуками, медиаплеерами, камерами и другими источниками. Пользователи переподключают кабели, меняют входы на дисплее, сталкиваются с повторной синхронизацией сигнала или временным отсутствием изображения.

Презентационный коммутатор сокращает эти задержки за счет централизованной коммутации входов и быстрого переключения между источниками. Участники могут подключать и отключать устройства без остановки встречи и без необходимости вмешательства ИТ-персонала.

Практический эффект:
• ● меньше пауз между выступающими;
• ● выше общая производительность встреч;
• ● меньше обращений в техподдержку;
• ● более стабильный пользовательский опыт в переговорной.

Если переговорная используется интенсивно и в ней часто меняются выступающие, такая функция особенно важна.



Пример: ATEN VP3520 — многофункциональный матричный презентационный коммутатор, объединяющий видеоматрицу, 4K-скейлер, HDBaseT-удлинитель и функции цифровой обработки звука в одном компактном корпусе для установки под столом или в стойке.

• 4

  Гибкая работа со звуком упрощает построение AV-системы

В переговорных разборчивый звук не менее важен, чем качественное видео. Недостаточно просто вывести изображение на экран — нужно еще корректно маршрутизировать аудиосигналы: на встроенную акустику дисплея, внешние усилители, потолочные динамики, DSP-процессор или систему видео-конференц-связи.

Презентационный коммутатор обычно поддерживает:

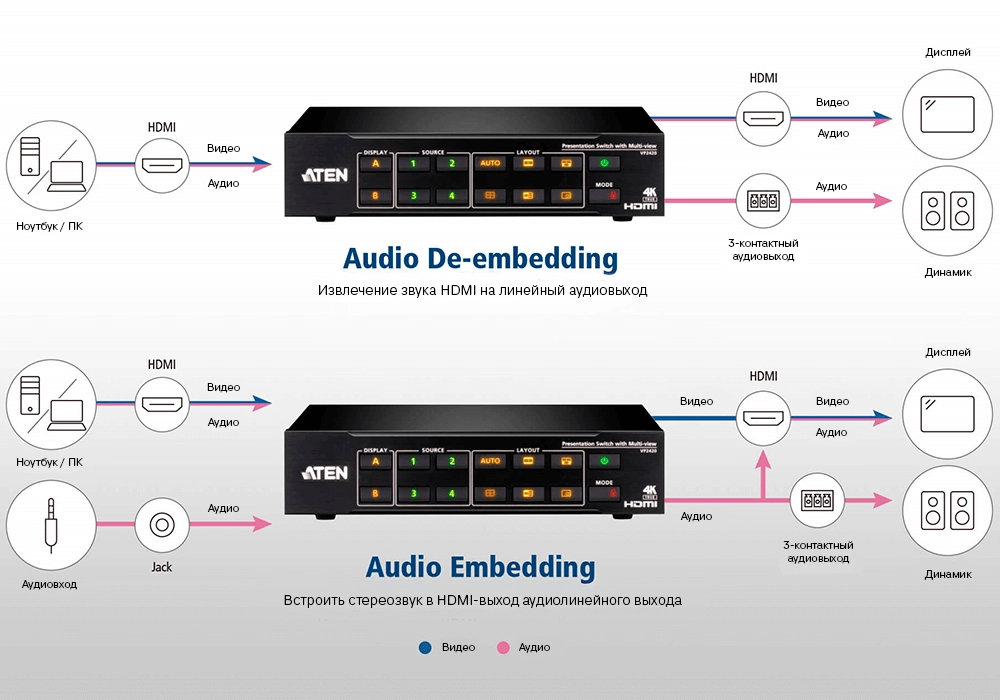

• ● эмбеддинг аудио — внедрение отдельного аудиосигнала в видеопоток;
• ● деэмбеддинг аудио — извлечение аудио из HDMI или другого AV-сигнала для отдельной обработки;
• ● выбор маршрута аудио независимо от видеотракта;
• ● интеграцию с внешними аудиосистемами.


Это особенно полезно в переговорных, где используются:
• ● внешние микрофонные массивы;
• ● DSP для эхоподавленияи маршрутизации;
• ● усилители и распределенные акустические системы;
• ● гибридные сценарии с локальными и удаленными участниками.

Для интегратора наличие нормальной аудиокоммутации в презентационном коммутаторе уменьшает число дополнительных устройств в тракте и упрощает архитектуру системы.



Пример: ATEN VP2420 поддерживает гибкую работу со звуком: отдельную подачу аудиодорожки в видеосигнал и извлечение аудио из видеосигнала для последующей обработки через усилители или акустические системы.

• 5

  Масштабируемость и интеграция в систему управления

Требования к переговорным со временем меняются: добавляются новые источники, второй дисплей, удаленные участники, средства записи, BYOD/BYOM-сценарии и централизованное управление. Поэтому важно, чтобы выбранное решение не ограничивало дальнейшее развитие помещения.

Презентационные коммутаторы обычно предусматривают:
• ● расширение числа используемых источников;
• ● подключение нескольких дисплеев;
• ● интеграцию в централизованные системы управления;
• ● управление с передней панели, через web-интерфейс, мобильное приложение, RS-232 или Ethernet.

Для интегратора это означает возможность встроить устройство в уже существующую AV-инфраструктуру без создания изолированного решения. Если в проекте применяются контроллеры ATEN, Crestron или Extron или собственная логика управления, наличие стандартных интерфейсов управления заметно упрощает внедрение.

Кроме того, такой подход снижает порог входа для конечных пользователей: базовые функции доступны из понятного интерфейса, а более сложная логика автоматизации остается на уровне системы управления.

Отдельно стоит отметить, что презентационные коммутаторы применимы не только в переговорных, но и в учебных аудиториях, лекционных залах и многофункциональных помещениях.

Почему презентационный коммутатор действительно нужен переговорной

Если смотреть с точки зрения эксплуатации, презентационный коммутатор — это не просто «коробка для переключения HDMI». Это центральный элемент локальной AV-коммутации, который решает сразу несколько задач:
• согласование источников и дисплеев;
• быстрое переключение между входами;
• многооконный вывод;
• обработка и маршрутизация аудио;
• интеграция в систему управления;
• подготовка переговорной к дальнейшему расширению.

Для небольших комнат это способ сделать использование техники простым и предсказуемым. Для крупных переговорных — возможность сократить количество отдельных устройств и упростить управление системой.

Если переговорная регулярно используется разными сотрудниками с разными устройствами, презентационный коммутатор обычно окупает себя не только функционально, но и организационно: меньше сбоев, меньше потерь времени, меньше ручных действий со стороны пользователей и технической поддержки.
