HDMI over IP: ключевые факторы, которые нужно знать перед внедрением

Содержание:

• Что такое HDMI over IP?
• HDMI over IP и AV over IP: в чём разница?
• Как работает HDMI over IP?
• Ключевые факторы перед внедрением HDMI over IP
• 1. Сетевой трафик: почему необходим управляемый коммутатор
• 2. Качество изображения: баланс между 4K и пропускной способностью
• 3. Тип компрессии определяет поведение всей системы
• 4. Задержка сигнала: что считать «реальным временем»
• 5. Питание и монтаж: почему PoE важен не только для удобства
• 6. Масштабирование: добавление экранов без замены матрицы
• 7. Видеостены: встроенная функциональность вместо внешних процессоров
• 8. Дальность передачи: как выйти далеко за пределы 100 метров
• 9. Управление: от физического пульта к программной маршрутизации
• Что ещё необходимо учитывать до внедрения
• Совместимость HDMI: HDCP, EDID, HDR и реальные режимы сигнала
• Аудио: встроенный звук — это ещё не вся звуковая архитектура
• Безопасность: AV over IP — это уже часть корпоративной IT-среды
• Практические рекомендации по развёртыванию HDMI over IP
• Типовые ошибки при внедрении HDMI over IP
• Сравнение с альтернативными способами передачи сигнала
• Заключение: подходит ли HDMI over IP именно вам?
• Часто задаваемые вопросы (FAQ)

На протяжении многих лет стандартным способом подключения ноутбука к телевизору, медиаплеера к проектору или источника сигнала к дисплею был надёжный кабель HDMI. Однако к 2026 году ограничения классической кабельной схемы стали очевидны: ограниченная длина линии, жёсткая привязка к физической матрице, сложность масштабирования и высокая стоимость модернизации.

В современных многодисплейных инсталляциях — от переговорных и торговых пространств до диспетчерских и видеостен — всё чаще требуется передавать аудио-/видеосигналы на большие расстояния, гибко маршрутизировать источники и быстро добавлять новые точки отображения. Именно здесь на первый план выходит HDMI over IP — технология, позволяющая передавать HDMI-сигнал по стандартной Ethernet-сети. Это один из самых распространённых классов решений в архитектуре AV over IP.

• 1

  Что такое HDMI over IP?

HDMI over IP — это технология передачи HDMI-сигнала через IP-сеть, при которой видеопоток и, как правило, сопутствующий аудиосигнал преобразуются в сетевые пакеты и доставляются через стандартную LAN-инфраструктуру к одному или нескольким приёмным устройствам.
В классической схеме коммутации центральным элементом выступает аппаратный матричный коммутатор, установленный в стойке и связанный с источниками и дисплеями отдельными физическими линиями. В системе HDMI over IP роль транспортной среды выполняет уже не выделенный набор AV-линий, а обычная Ethernet-сеть. Источник подключается к кодеру, кодер преобразует HDMI в IP-поток, сеть доставляет его до нужной точки, а декодер восстанавливает HDMI-сигнал на стороне дисплея.

Такой подход даёт сразу несколько преимуществ:

• увеличение дистанции передачи;
• более гибкую маршрутизацию;
• удобное масштабирование;
• снижение зависимости от фиксированной матричной архитектуры;
• возможность централизованного управления через ПО.

• 2

  HDMI over IP и AV over IP: в чём разница?

Эти термины часто используют как взаимозаменяемые, хотя между ними есть различие.

AV over IP — это широкое понятие, обозначающее передачу аудио- и видеосигналов по IP-сетям. В эту категорию входят различные архитектуры, кодеки, транспортные механизмы и платформы: от сжатых потоков в 1GbE-сетях до почти несжатых решений уровня 10GbE и выше.

HDMI over IP — это, по сути, частный случай AV over IP, где исходным интерфейсом служит именно HDMI. То есть HDMI over IP — это не отдельная философия, а один из наиболее распространённых форматов транспортировки AV-сигнала по сети.

Это различие важно на этапе выбора решения: не каждая система AV over IP одинаково подходит для digital signage, переговорных комнат, KVM-задач, видеостен или ситуационных центров.

• 3

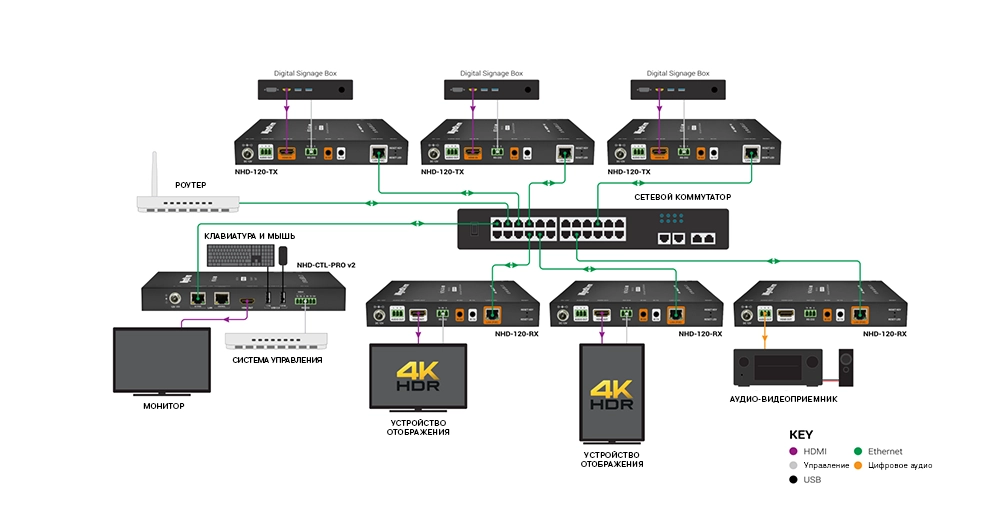

  Как работает HDMI over IP?

Если упростить, система состоит из трёх основных элементов:

• 1. Кодер (Encoder / Transmitter)

Кодер подключается к источнику сигнала — ПК, медиаплееру, камере, приставке, выходу матричного коммутатора или другому HDMI-источнику. Его задача — преобразовать HDMI-сигнал в поток данных, пригодный для передачи по IP-сети.

• 2. Сетевой коммутатор

Коммутатор выполняет функцию транспортной платформы и маршрутизации трафика. Именно через него потоки доставляются к нужным декодерам. В зависимости от архитектуры система может использовать unicast (однонаправленная передача), multicast (многоадресное вещание) или смешанный подход передачи данных.

• 3. Декодер (Decoder / Receiver)

Декодер принимает поток из сети, выполняет обратное преобразование в HDMI и передаёт его на дисплей, проектор, LED-контроллер или другое устройство отображения.

Как это работает на практике в офисе?

Для понимания принципа можно представить HDMI over IP как цифровой сервис трансляции:

• 1. кодер «переводит» HDMI-сигнал в IP-пакеты;
• 2. коммутатор распределяет их по сети;
• 3. декодер «переводит» поток обратно в HDMI.

В офисе это позволяет вывести сигнал с любого источника на любой экран без перекоммутации физических линий. В домашнем или полупрофессиональном сценарии — передать источник в удалённую комнату, на этаж или в другой сегмент здания. В коммерческой инсталляции — быстро строить многозонные системы распределения сигнала.

• 4

  Ключевые факторы перед внедрением HDMI over IP

1. Сетевой трафик: почему необходим управляемый коммутатор

Видео создаёт серьёзную нагрузку на сеть, особенно если речь идёт о 4K, множестве экранов или multicast-распределении. Поэтому для профессиональной системы HDMI over IP обычный неуправляемый коммутатор или бытовой роутер не подходят.

На практике обычно требуется управляемый Ethernet-коммутатор уровня Layer 2 или Layer 3 с поддержкой:

• VLAN для сегментации AV-трафика;
• IGMP Snooping для корректной работы multicast;
• IGMP Querier или внешнего multicast-контроля;
• достаточной пропускной способности uplink-портов;
• неблокирующей коммутационной матрицы;
• при необходимости — PoE/PoE+;
• QoS, если AV-трафик сосуществует с другими сервисами.

Если этого не учесть, видеотрафик может перегружать сеть, вызывать нестабильность у соседних сервисов и сам страдать от потерь, дрожания и некорректной multicast-обработки.

2. Качество изображения: баланс между 4K и пропускной способностью

Высокое разрешение почти всегда означает повышенные требования к каналу передачи. Однако современные платформы позволяют выбрать компромисс между качеством, задержкой и полосой пропускания.

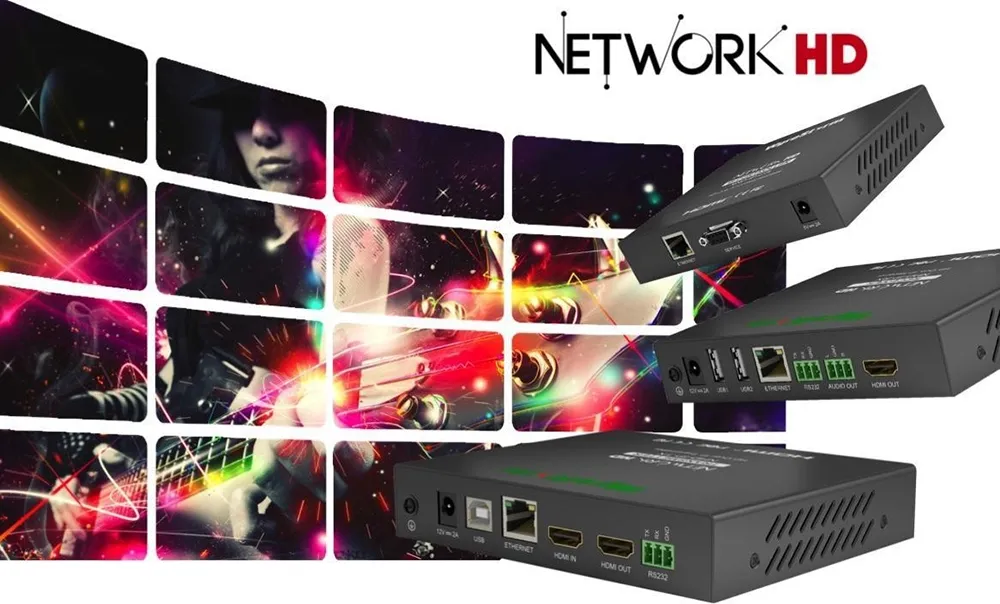

Например, серия NetworkHD 100 получила распространение благодаря масштабируемому сжатию и возможности работы в стандартных сетях 1GbE. Модель WyreStorm NHD-120-TX позволяет передавать 4K-видео по обычной гигабитной сети, используя эффективные кодеки H.264/H.265, что снижает требования к инфраструктуре и избавляет от необходимости сразу переходить на дорогостоящие 10-гигабитные магистрали.

Однако при проектировании важно понимать, что за термином «поддержка 4K» могут скрываться разные режимы:

• Разрешение и частота кадров: 4K30 или 4K60
• Дискретизация: 4:2:0 или 4:4:4
• Стандарты: SDR или HDR
• Разная глубина цвета

Поэтому качество изображения нужно оценивать не по одному маркетинговому тезису «поддерживает 4K», а по совокупности параметров: разрешение, частота кадров, цветовая субдискретизация, битность, HDR-совместимость и тип компрессии.

3. Тип компрессии определяет поведение всей системы

Один из важнейших вопросов при выборе HDMI over IP — какой именно тип сжатия используется. Именно тип кодека определяет, для чего система реально пригодна: для фонового видео, для презентаций, для прямого эфира или для точного операторского управления.

• H.264 / H.265

Подходят для систем digital signage (цифровые вывески), корпоративного ТВ, где важны экономия полосы пропускания, использование стандартной 1GbE-инфраструктуры и многозонное распределение контента.

Недостаток — более высокая задержка по сравнению с системами лёгкого или почти несжатого транспорта.

• JPEG 2000

Подходит там, где требуется меньшая задержка и высокая визуальная целостность. Часто используется в профессиональных средах, где важен баланс между качеством и задержкой.

• Минимальное сжатие / без сжатия AV over IP

Применяется в сценариях, критичных к задержке и точности передачи KVM, ситуационные центры, диспетчерские, видеопроизводство, премиальные видеостены и синхронные интерактивные среды.

Недостаток — очень высокие требования к полосе и, как правило, необходимость перехода к 10GbE или более производительной сетевой архитектуре.

4. Задержка сигнала: что считать «реальным временем»

Latency (задержка) — один из самых недооценённых параметров в AV over IP. Формулировка «низкая задержка» сама по себе малоинформативна, если не привязана к сценарию применения.

Где задержка не так критична:

• digital signage;
• фоновый контент;
• корпоративное телевидение;
• информационные панели.

Где задержка уже чувствительна:

• переговорные комнаты;
• презентации с одновременным локальным и удалённым отображением;
• спортивные трансляции в зоне присутствия зрителя.

Где задержка критична:

• диспетчерские и ситуационные центры;
• интерактивные системы;
• KVM;
• живые концерты;
• синхронные видеостены;
• медицинские и технологические рабочие места.

Для таких проектов нужно не просто искать систему с пометкой low latency, а запрашивать реальные показатели end-to-end latency и проверять, как они ведут себя в условиях конкретной топологии, нагрузки и числа промежуточных узлов.

5. Питание и монтаж: почему PoE важен не только для удобства

В профессиональных инсталляциях большое значение имеет аккуратность монтажа и минимизация количества локальных блоков питания. Поэтому поддержка PoE (Power over Ethernet) — один из практических плюсов HDMI over IP.

PoE позволяет сократить количество блоков питания за дисплеями, упростить кабельную инфраструктуру, ускорить монтаж, централизовать питание конечных точек и упростить резервирование через UPS на стороне коммутатора.

Но при проектировании необходимо учитывать бюджет мощности PoE-коммутатора. Если бюджет питания рассчитан неверно, часть устройств может работать нестабильно или вовсе не запуститься.

6. Масштабирование: добавление экранов без замены матрицы

Масштабируемость — ключевое преимущество IP-подхода. В классической HDMI-матрице число входов и выходов жёстко задано аппаратно. Если ресурсы исчерпаны, расширение обычно означает замену матричного коммутатора целиком.

В системе HDMI over IP логика другая: если требуется добавить ещё одну точку отображения, достаточно установить дополнительный декодер, подключить его к сети и включить в систему управления.

То же касается добавления нового источника — достаточно установить ещё один кодер. Такая архитектура особенно удобна для объектов, которые развиваются поэтапно: офисы, кампусы, отели, ритейл-сети, спортивные и развлекательные площадки.

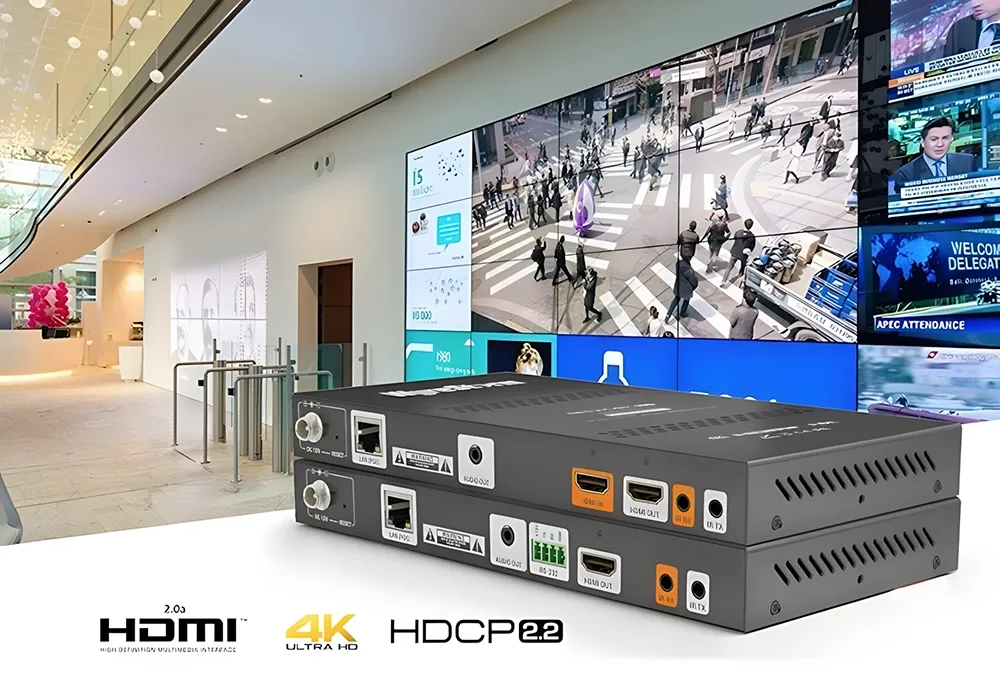

7. Видеостены: встроенная функциональность вместо внешних процессоров

Современные IP-платформы нередко поддерживают функции видеостены на уровне самих декодеров и системы управления. Это позволяет отказаться от отдельного процессора видеостены или существенно сократить его роль.

Например, NHD-120-RX поддерживает конфигурации видеостен до 16×16, что делает решение подходящим для коммерческих AV-инсталляций, где нужно объединить множество стандартных дисплеев в одно синхронизированное изображение.

Но при проектировании видеостены необходимо дополнительно учитывать:

• синхронность вывода;
• суммарную задержку;
• требования к масштабированию;
• нагрузку на сеть;
• поддержку bezel compensation (компенсация рамки панели);
• точность таймингов;
• совместимость с контролируемыми режимами дисплеев.

8. Дальность передачи: как выйти далеко за пределы 100 метров

В стандартной Ethernet-среде длина одного медного сегмента обычно ограничена 100 метрами. Но в отличие от традиционного HDMI, это не означает предельную дальность системы в целом.

В IP-архитектуре расстояние может наращиваться за счёт:

• каскадирования коммутаторов;
• распределённой сетевой архитектуры;
• использования оптических uplink-каналов;
• интеграции между этажами, зонами и зданиями через существующую инфраструктуру.

Поэтому реальная дальность передачи в системах HDMI over IP фактически определяется уже не интерфейсом HDMI, а сетевой архитектурой объекта.

9. Управление: от физического пульта к программной маршрутизации

Поскольку система находится в IP-среде, управление перестаёт быть привязанным к локальному ИК-пульту или аппаратной панели. Современные платформы предлагают:

• веб-интерфейсы;
• десктопное ПО;
• мобильные приложения;
• матричную маршрутизацию drag-and-drop;
• пресеты;
• интеграцию с системами автоматизации.

Компания WyreStorm, как один из заметных игроков в AV over IP, уже представила приложение Companion Control App как дополнение к приложению NetworkHD Touch, обеспечивающее прямое управление источниками в различных сценариях эксплуатации.

• 5

  Что ещё необходимо учитывать до внедрения

Совместимость HDMI: HDCP, EDID, HDR и реальные режимы сигнала

Это один из самых важных и часто упускаемых аспектов. Даже если система в целом «поддерживает HDMI», на практике нужно проверить:

• версию HDCP;
• совместимость с 4K60;
• поддержку HDR;
• цветовую модель 4:4:4 / 4:2:2 / 4:2:0;
• глубину цвета;
• управление EDID (формат метаданных, который дисплеи используют для передачи информации о своих технических возможностях источнику видеосигнала);
• поведение при подключении разных типов дисплеев.

Во многих проектах проблемы возникают не из-за сети как таковой, а именно из-за несогласования EDID, ограничений HDCP или различий в поддерживаемых режимах между источником, кодером, декодером и дисплеем.

Для стабильной системы управление EDID должно рассматриваться как обязательная часть проектирования, а не как второстепенная настройка.

Аудио: встроенный звук — это ещё не вся звуковая архитектура

Хотя HDMI over IP изначально ориентирован на транспорт HDMI-сигнала вместе с эмбедированным аудиосигналом, для полноты картины важно учитывать аудиоподсистему отдельно.

Нужно проверить:

• поддерживаются ли многоканальные аудиоформаты;
• возможно ли деэмбедирование аудио;
• есть ли отдельная маршрутизация аудио;
• как обрабатывается lip-sync (синхронизация движения губ с речью);
• какова дополнительная аудиозадержка;
• можно ли интегрировать систему с DSP, усилителями и распределённым аудио.

В переговорных, учебных пространствах, event-площадках и ситуационных центрах вопросы синхронизации и аудиомаршрутизации часто оказываются не менее важными, чем само видео.

Безопасность: AV over IP — это уже часть корпоративной IT-среды

Как только видеосистема начинает работать поверх сети, она становится частью общей цифровой инфраструктуры, а значит требует тех же подходов к безопасности, что и любой другой сетевой сервис.

Минимальный перечень мер:

• сегментация AV-устройств в отдельные VLAN;
• смена стандартных паролей;
• ограничение доступа к web-интерфейсам;
• обновление прошивок;
• контроль сервисных портов и протоколов;
• разграничение прав доступа;
• учёт multicast-домена;
• журналирование и мониторинг состояния устройств.

Для корпоративных инсталляций, объектов с удалённым доступом и распределённых площадок этот раздел уже нельзя считать факультативным.

• 6

  Практические рекомендации по развёртыванию HDMI over IP

При инсталляции высокопроизводительных устройств, таких как NHD-120-TX/RX, физическое подключение обычно не вызывает сложностей. Ниже в оригинальном материале приведена концептуальная схема того, как система WyreStorm серии NetworkHD 100 интегрируется в коммерческую среду.

Модель NHD-120-RX особенно эффективна в коммерческих проектах благодаря поддержке видеостен до 16×16, что позволяет объединить группу стандартных дисплеев в единое синхронизированное изображение большого формата.



• 7

  Типовые ошибки при внедрении HDMI over IP

На практике проблемы чаще возникают не из-за самой технологии, а из-за неправильного проектирования. Наиболее распространённые ошибки:

• использование неподготовленной офисной сети без сегментации;
• применение неуправляемых коммутаторов;
• отсутствие IGMP Querier в multicast-среде;
• неправильный расчёт uplink-пропускной способности;
• недооценка задержки в интерактивных сценариях;
• игнорирование HDCP и EDID;
• отсутствие резерва по PoE;
• выбор решения по принципу «поддерживает 4K», без анализа реальных режимов;
• отсутствие мониторинга и централизованного управления;
• смешивание AV-трафика с критичными IT-сервисами без политики QoS и VLAN.

• 8

  Сравнение с альтернативными способами передачи сигнала

• Обычный HDMI подходит для коротких дистанций и простых точка-точка соединений. Прост в реализации, но плохо масштабируется.
• HDMI-матрица эффективна в небольших и средних инсталляциях с фиксированным количеством входов и выходов. Менее гибка при расширении.
• HDBaseT является хорошим вариантом для передачи «точка-точка» и некоторых матричных задач, особенно при передаче сигнала на средние расстояния по витой паре. Но архитектурно менее гибок, чем полноценный IP-подход.
• HDMI over IP / AV over IP – наиболее оправдан в масштабируемых системах, многозонных объектах, распределённых инфраструктурах и инсталляциях с потребностью в программной маршрутизации.
• SDVoE и другие высокопроизводительные AV over IP-платформы подходят для задач с минимальной задержкой и высоким качеством, но предъявляют существенно более жёсткие требования к сети и бюджету.

Заключение: подходит ли HDMI over IP именно вам?

Если речь идёт об одном телевизоре в небольшой комнате и дистанция невелика, обычного HDMI-кабеля вполне достаточно. Если же необходимо передавать сигнал на большие расстояния, распределять контент по нескольким помещениям, гибко маршрутизировать источники, добавлять новые экраны без замены центрального оборудования, строить видеостены или интегрировать AV-систему в общую цифровую инфраструктуру, то HDMI over IP становится одним из самых логичных и перспективных вариантов.

HDMI over IP особенно выигрывает там, где система не статична, а развивается во времени. Но принимать решение стоит не по рекламному тезису «видео по сети», а по инженерным критериям: допустимая задержка, тип компрессии, требования к качеству изображения, готовность сети, совместимость HDMI-режимов, уровень резервирования, безопасность и перспектива масштабирования.

Именно в этом случае HDMI over IP перестаёт быть просто модной технологией и становится полноценной архитектурой современной AV-коммутации.

Часто задаваемые вопросы (FAQ)

Можно ли передавать HDMI over IP по существующей сети Wi‑Fi?

Технически в отдельных любительских сценариях это возможно, но для профессионального применения не рекомендуется. Видео высокой чёткости требует стабильной, предсказуемой и защищённой полосы, которую обеспечивает проводной Ethernet. Wi‑Fi может приводить к нестабильности, задержкам и артефактам.

Поддерживает ли HDMI over IP разрешение 4K?

Да, многие современные платформы поддерживают 4K. Но важно уточнять, о каком именно режиме идёт речь: 4K30 или 4K60, HDR или SDR, 4:4:4 или 4:2:0, а также какой кодек используется и какую пропускную способность это требует.

Какова максимальная дальность передачи?

Для одного сегмента Ethernet по медной линии обычно действует ограничение 100 метров. Но за счёт каскадирования коммутаторов, использования оптоволоконных магистралей и распределённой сетевой архитектуры общая дальность в практическом смысле почти не ограничена.

Можно ли использовать HDMI over IP в существующей корпоративной сети?

Да, но только после оценки сетевой инфраструктуры. Нужно проверить производительность коммутаторов, поддержку multicast, возможность сегментации, политику безопасности, PoE-бюджет и влияние AV-трафика на другие сервисы.

Подходит ли HDMI over IP для KVM и интерактивных систем?

Подходит не любая система, а только та, чья архитектура и кодек обеспечивают действительно низкую задержку. Для KVM, диспетчерских и других интерактивных задач нужно особенно внимательно выбирать платформу.
