AV-over-IP: как работает распределение видеосигнала по сети

• Содержание:

• Что такое Video Distribution?
• Как проходит сигнал: пять простых шагов
• Два подхода Lumens: OIP-N и OIP-D
• Где применять OIP-N, а где OIP-D?
• OIP-N и OIP-D: сравнение серий
• Как выбрать архитектуру: пять вопросов
• Что важно предусмотреть при проектировании сети?
• Типовые архитектуры: от простой системы до большой сети
• Что получает заказчик от AV over IP?
• На что следует обратить внимание перед проектированием системы
• Заключение

Представьте переговорную комнату, учебный корпус или диспетчерский центр, где десятки источников должны отображаться на множестве экранов. В традиционной AV-системе для этого часто приходится строить сложную матрицу соединений. AV over IP меняет сам принцип: видеосигналы превращаются в сетевые потоки и начинают передаваться по обычной IP-инфраструктуре.

В результате источники и экраны перестают быть жёстко привязанными друг к другу. Их можно добавлять, распределять и перенастраивать через сеть. Именно этот подход лежит в основе решений Lumens OIP-N и OIP-D.

• Что такое Video Distribution?

Распределение одного или нескольких AV-источников между несколькими точками назначения через IP-сеть. В отличие от традиционной HDMI-матрицы, AV-over-IP заменяет фиксированную матрицу входов и выходов сетевыми коммутаторами.

Это особенно важно в крупных системах. Если количество источников или дисплеев меняется, не нужно перестраивать всю коммутацию по принципу «каждый вход — каждый выход». Новые устройства могут подключаться к сети и становиться частью общей архитектуры.

Из чего состоит система AV over IP?

• Как проходит сигнал: пять простых шагов

• 1. Создание источника. HDMI-устройство или нативное IP-устройство формирует AV-сигнал.
• 2. Кодирование / поток. Не-IP-источник преобразуется кодером в сетевой поток. Если устройство уже умеет выдавать RTSP / NDI HX, отдельный кодер для него не нужен.
• 3. Передача по IP. Поток проходит через Ethernet-коммутатор и становится доступен другим устройствам сети.
• 4. Маршрутизация. ПО или контроллер определяет, на какой декодер должен поступить выбранный источник.
• 5. Декодирование. Декодер восстанавливает HDMI / USB или другой выходной сигнал и передаёт его на конечное устройство.

Таким образом, базовая логика выглядит так:

ИСТОЧНИК → ЭНКОДЕР → IP-СЕТЬ → МАРШРУТИЗАЦИЯ → ДЕКОДЕР → ДИСПЛЕЙ

• Два подхода Lumens: OIP-N и OIP-D

Lumens предлагает две архитектуры распределения, рассчитанные на разные приоритеты. OIP-N ориентирован на сжатые стандартные IP-потоки, низкую сетевую нагрузку и открытую интеграцию. OIP-D — на специализированную AVoIP-передачу с ультранизкой задержкой, высоким качеством изображения и функциями, важными для KVM и видеостен (Video Wall).

• OIP-N: открытая архитектура с низкой сетевой нагрузкой

OIP-N использует стандартные сжатые потоки RTSP и NDI HX. Благодаря этому архитектура может объединять собственные кодеры OIP с нативными IP-источниками, которые уже умеют выдавать совместимый поток.

• OIP-N40E кодирует HDMI-источники в RTSP, NDI HX2 или NDI HX3 до 1080p60.
• OIP-N60D декодирует RTSP / NDI HX AV в HDMI до 2160p60.

Оба устройства также поддерживают интегрированные функции, включая USB Extension (USB-удлинение).

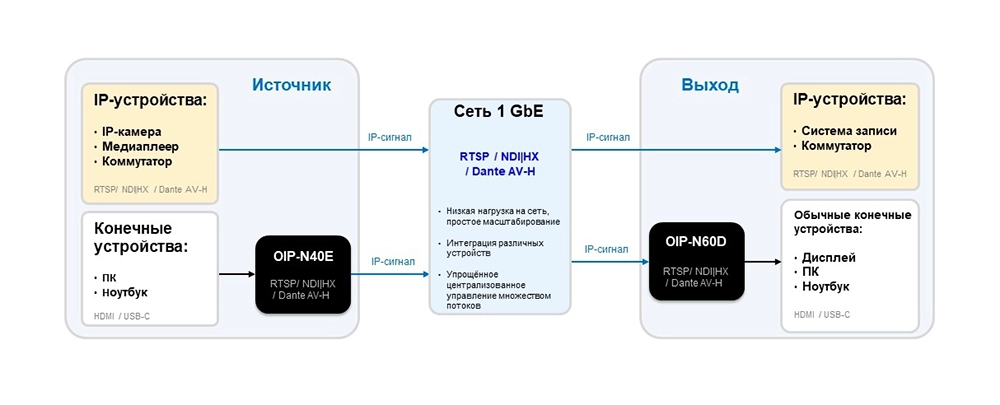

Схема 1. Архитектура OIP-N: нативные IP-источники и обычные HDMI/USB-источники могут работать в одной сети.

Почему сжатые потоки важны для больших систем?

NDI HX и RTSP используют сжатие, например H.264 / H.265, поэтому нагрузка от отдельного потока существенно ниже, чем в AVoIP-архитектурах класса 1 Гбит/с. На типичной гигабитной LAN это позволяет строить системы с большим количеством источников и декодеров.

Однако низкая нагрузка на отдельный поток не означает бесконечную ёмкость сети. При проектировании необходимо учитывать разрешение, частоту кадров, настройки кодирования, суммарный трафик и пропускную способность внутренней шины коммутатора.

Открытая интеграция: не только устройства Lumens

Один из ключевых принципов OIP-N — возможность интеграции совместимых сторонних источников. ПО Lumens Routing Switcher может предварительно просматривать RTSP и NDI HX и назначать потоки от кодеров или IP-камер декодерам OIP-N.

Поэтому в единой архитектуре могут рассматриваться IP-камеры, медиаплееры и серверы, системы записи и стриминга, производственные видеомикшеры и другие AV-устройства, если они выдают совместимый поток RTSP / NDI HX. Перед включением стороннего устройства необходимо подтвердить кодек, разрешение и фактическую совместимость.

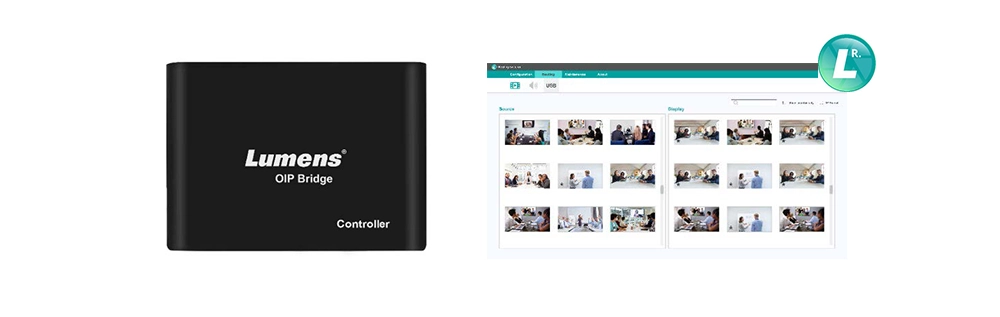

Централизованный мониторинг и переключение

ПО Lumens Routing Switcher позволяет централизованно просматривать RTSP / NDI-источники, быстро переключать выходы декодеров OIP-N и организовывать мультипросмотр до 18 IP-потоков. Это удобно там, где оператору необходимо видеть и управлять большим количеством источников.

• OIP-D: когда важнее всего задержка и качество

OIP-D использует специализированную архитектуру кодеров и декодеров. OIP-D40E/D рассчитан на 1080p60, а OIP-D50E/D — на 4K. В стандартной сети 1Gb Ethernet система обеспечивает ультранизкую задержку порядка 1–2 кадров.

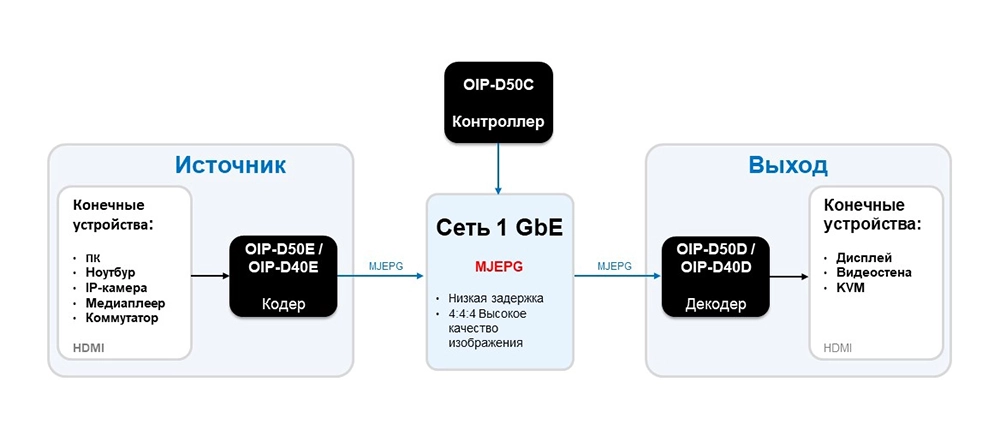

Схема 2. OIP-D: специализированные кодеры/декодеры и центральное управление через OIP-D50C.

OIP-D50: 4K, 4:4:4, KVM и видеостены

OIP-D50E / OIP-D50D предназначены для приложений, где важны 4K, высокое качество изображения и работа в реальном времени. Они поддерживают 4K30 4:4:4, KVM, видеостены и матричное переключение с централизованным управлением через OIP-D50C.

OIP-D40: Full HD с ультранизкой задержкой

OIP-D40E / OIP-D40D предназначены для распределения видео Full HD. Они поддерживают 1080p60, ультранизкую задержку, видеостены и подходят для HD-систем, где разрешение 4K или функции KVM не требуются.

OIP-D50C — центральный контроллер

OIP-D50C централизованно управляет кодерами и декодерами OIP-D, матричным переключением, видеостенами и KVM серии D50. Веб-интерфейс позволяет просматривать источники и назначать их дисплеям или группам дисплеев методом перетаскивания.

• Где применять OIP-N, а где OIP-D?

• OIP-N и OIP-D: сравнение серий

• Как выбрать архитектуру: пять вопросов

• 1. Источник уже выдаёт RTSP / NDI HX?
• Если да, в первую очередь стоит рассмотреть прямую интеграцию с OIP-N.
• 2. Какое разрешение нужно от HDMI-источника?
• OIP-N40E кодирует HDMI до 1080p60. Если требуется кодирование HDMI 4K, следует рассматривать OIP-D50 или другой 4K IP-источник.
• 3. Насколько критична задержка?
• Для общего мониторинга, распределения, записи/стриминга и информационных систем подходит OIP-N. Для KVM, управления в реальном времени и ультранизкой задержки — OIP-D.
• 4. Насколько важно качество изображения?
• Если нужны 4:4:4, визуально без потерь качества или высокоточное отображение интерфейса и текста, приоритетом становится OIP-D50.
• 5. Как будет выполняться маршрутизация?
• OIP-N использует ПО Lumens Routing Switcher; OIP-D — OIP-D50C или стороннюю систему управления.

• Что важно предусмотреть при проектировании сети?

• Типовые архитектуры: от простой системы до большой сети

OIP-N особенно интересен в проектах, где уже существует IP-инфраструктура и есть несколько различных типов источников. Например, IP-камера может подключаться к сети напрямую по совместимому RTSP / NDI HX, тогда как обычный ПК или HDMI-плеер подключается через OIP-N40E. На стороне отображения OIP-N60D декодирует нужный поток и выводит его на дисплей.

Важное преимущество такой архитектуры — отсутствие обязательного соединения «один кодер с одним декодером». Нативные IP-источники могут непосредственно входить в распределительную сеть, что уменьшает количество преобразующих устройств и упрощает управление крупными многoисточниковыми системами.

• Что получает заказчик от AV over IP?

• Масштабируемость — источники и конечные устройства можно добавлять в существующую сетевую архитектуру.
• Гибкая маршрутизация — один источник можно направлять к нужному декодеру без перестройки физической матрицы.
• Интеграция — OIP-N позволяет объединять устройства Lumens и совместимые сторонние RTSP / NDI HX-источники.
• Централизованное управление — Routing Switcher или OIP-D50C позволяют управлять распределением сигналов из единой точки.
• Выбор под задачу — OIP-N ориентирован на открытую малополосную архитектуру, OIP-D — на низкую задержку, качество, KVM и видеостены.

• На что следует обратить внимание перед проектированием системы

• 1. Перечислить все источники, точки назначения и требуемые разрешения.
• 2. Определить, какие источники предоставляют нативный RTSP / NDI HX, а для каких потребуется OIP-кодер.
• 3. Проверить необходимость HDMI 4K, 4:4:4, KVM или задержки 1–2 кадра.
• 4. Определить способ маршрутизации, управления и работы с видеостенами.
• 5. Рассчитать суммарную пропускную способность и проверить сетевые коммутаторы.
• 6. Проверить PoE-бюджет для устройств, которые будут питаться по PoE.
• 7. Для крупных систем заранее спланировать VLAN, QoS и мультикаст.
• 8. Проверить совместимость сторонних RTSP / NDI HX-источников по кодеку, разрешению, частоте кадров и аудио.

• Заключение

AV over IP превращает распределение видеосигнала из фиксированной схемы коммутации в гибкую сетевую архитектуру. Источник создаёт сигнал, кодер при необходимости превращает его в IP-поток, сеть доставляет поток в нужную точку, система управления определяет маршрут, а декодер восстанавливает сигнал для дисплея или другого AV-устройства.

В экосистеме Lumens выбор между OIP-N и OIP-D определяется не только разрешением.

OIP-N делает ставку на стандартные сжатые протоколы, низкую нагрузку и открытую интеграцию. OIP-D — на специализированную передачу с задержкой порядка 1–2 кадров, высокое качество, 4K, KVM и видеостены. Поэтому правильный выбор начинается с анализа сценария, источников, требований к задержке, качеству и сетевой инфраструктуре.

Техническое примечание. Конкретный масштаб системы необходимо проверять для каждого проекта с учётом разрешения, частоты кадров, настроек кодирования, суммарного трафика и пропускной способности коммутаторов. Для сторонних RTSP / NDI HX-источников также требуется фактическая проверка совместимости.
