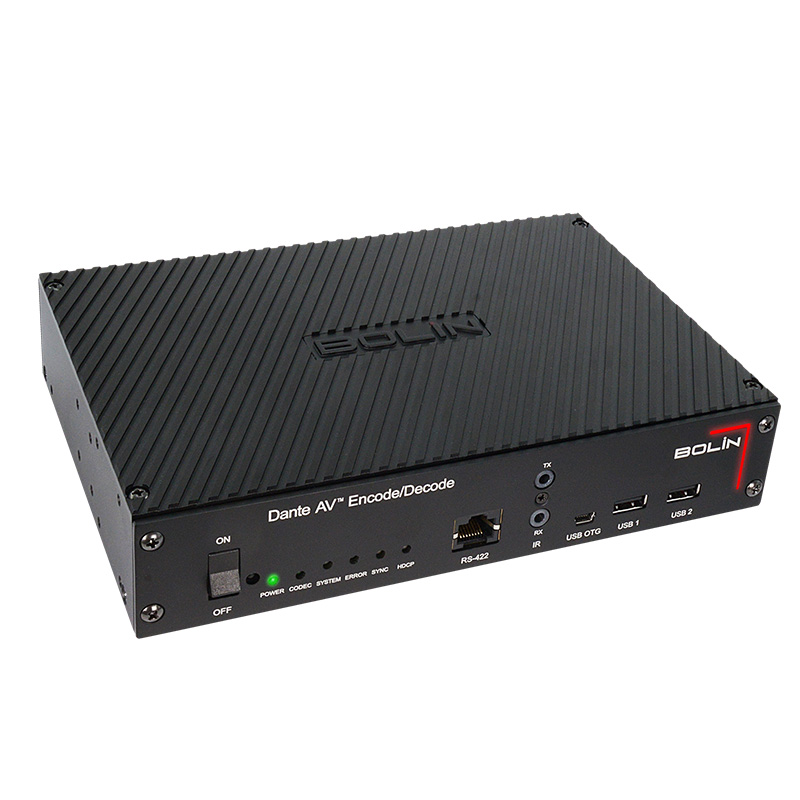

Bolin D20S
Bolin D20S-01
Bolin D20S-02
Bolin D20S-03
Bolin D20S-04
Bolin D20S-05
Bolin D20S -06
Bolin D20S-07
Bolin D20S-08
Bolin D20S-09
Bolin D20S-10
Bolin D20S-11
Bolin D20S-12
Bolin D20S
Bolin D20S-01
Bolin D20S-02
Bolin D20S-03
Bolin D20S-04
Bolin D20S-05
Bolin D20S -06
Bolin D20S-07
Bolin D20S-08
Bolin D20S-09
Bolin D20S-10
Bolin D20S-11
Bolin D20S-12
Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.

Модели (Трансиверы Bolin серии D20 ):


D20S


---

Устройство Bolin серии D20 можно запрограммировать как кодер или декодер. Серия D20 — это одноканальные сетевые трансиверы AV-over-IP, которые полностью совместимы с аудиоустройствами Dante в сети Dante для источников HDMI с разрешением до 4K60Hz 4096 x 2160, со встроенным звуком и управлением движением PTZ-камеры через IP- или ИК-проход. Они обеспечивают потоковую передачу аудио- и видеосигналов через стандартную гигабитную сеть. Модели D20S/D20H в качестве декодеров выводят видео основной полосы частот, либо HDMI, либо 12G SDI, для работы в профессиональных AV-приложениях.

Трансивер поддерживает усовершенствованный высококачественный способ сжатия видео без потерь JPEG2000, оптимизированный для форматов YUV4:4:4 и ProAV, а также совместим с HDCP 2.2, что обеспечивает сверхнизкую задержку со 100% синхронизацией аудио-видео при использовании кодера и декодера Dante AV.

  • Сверхнизкая задержка
  • Высококачественное изображение до 4K60
  • Синхронизация губ, 100% синхронизация видео и аудио

Сеть Dante

  • Совместимость с более чем 3000 существующих продуктов, поддерживающих Dante
  • Нет необходимости заменять сетевую инфраструктуру – Dante AV работает с уже установленным сетевым оборудованием 1 Гбит/с
  • Единое управление звуком и видео с камеры с помощью знакомого инструмента — Dante Controller
  • Полная совместимость с существующими приложениями экосистемы Dante: House of Worship, Video Conferencing, Live Production, Broadcast, Live Performance, Hospitality, Stadium, Sports Bar, Corporate, Education.

Bolin D20H / D20S | Характеристики

Общие характеристики

  • Настраивается как кодер или декодер путем обновления прошивки
  • Видео в режиме реального времени со сверхнизкой задержкой по IP-сети
  • Видео 4K60 4:4:4 по стандартной сети Gigabit Ethernet
  • Использование в качестве декодера — обеспечивает выход HDMI 2.0 и/или 12G-SDI
  • Настраиваемая задержка звука для облегчения управления синхронизацией губ
  • Поддерживает одноадресную и многоадресную рассылку для 8 аудиопотоков и 1 видеопотока
  • Полная поддержка аудио- и видеопротоколов Dante
  • Поддерживается контроллером Dante
  • Полностью синхронизированные по времени и раздельно маршрутизируемые аудио- и видеопотоки
  • Визуально идеальное видео с использованием эффективного для сети кодека JPEG2000
  • Простое управление PTZ-камерой по протоколу Visca Over IP и последовательный/ИК через IP
  • Шифрование HDCP 2.2 (сеть HDCP 2.3)
  • Поддержка EDID
  • Работает в сети 1 Гбит/с — нет необходимости заменять сетевую инфраструктуру
  • Компактная конструкция с возможностью монтажа на поверхность или в стойку


Bolin D20H / D20S - Трансивер DanteAV серии Bolin D20 передает видео 4K60 4:4:4

Трансивер DanteAV серии Bolin D20 передает видео 4K60 4:4:4 по стандартной гигабитной IP-сети со сверхнизкой задержкой и без потерь качества. Являясь частью семейства Dante, используя стандартные сетевые коммутаторы и кабели CAT5e UTP, трансивер D20 обеспечивает высокопроизводительную маршрутизацию виртуальной видеоматрицы для видеоприложений Dante 4K (т. е. требовательных конференц-залов и классных комнат). Трансивер серии D20 обеспечивает полноценную видеосъемку 4K60 в режиме реального времени для мультимедийных презентаций, видеоконференций и прямой трансляции с камеры.

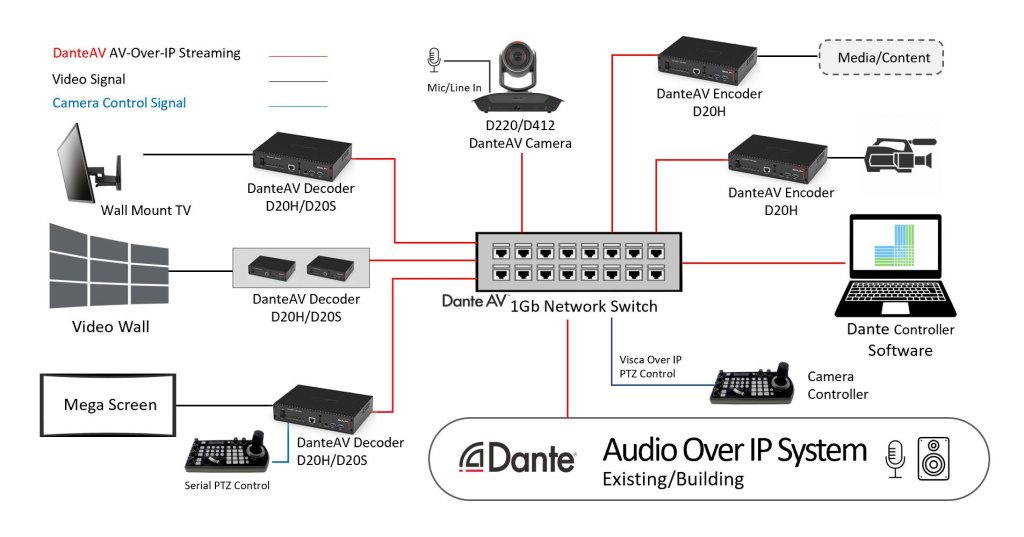

Bolin D20H / D20S- Полная интеграция с Dante Ecosystem

Полная интеграция с Dante Ecosystem

Трансивер в качестве автономной конечной точки кодера/декодера Dante AV работает с другими конечными точками Dante или Dante AV через платформу Dante audio over IP, используя стандартную сеть 1 Гбит/с. Благодаря богатому набору интерфейсов управления Dante, поддержке протокола Dante Device Protocol, мостового соединения пакетов, шифрования аудио, видео и HDCP, а также профессионального встроенного масштабирования трансивер D20 может легко подключаться к продукту Dante AV с сетевым управлением в растущую экосистему Dante AV.

Полная интеграция с Dante Ecosystem | Bolin D20H / D20S

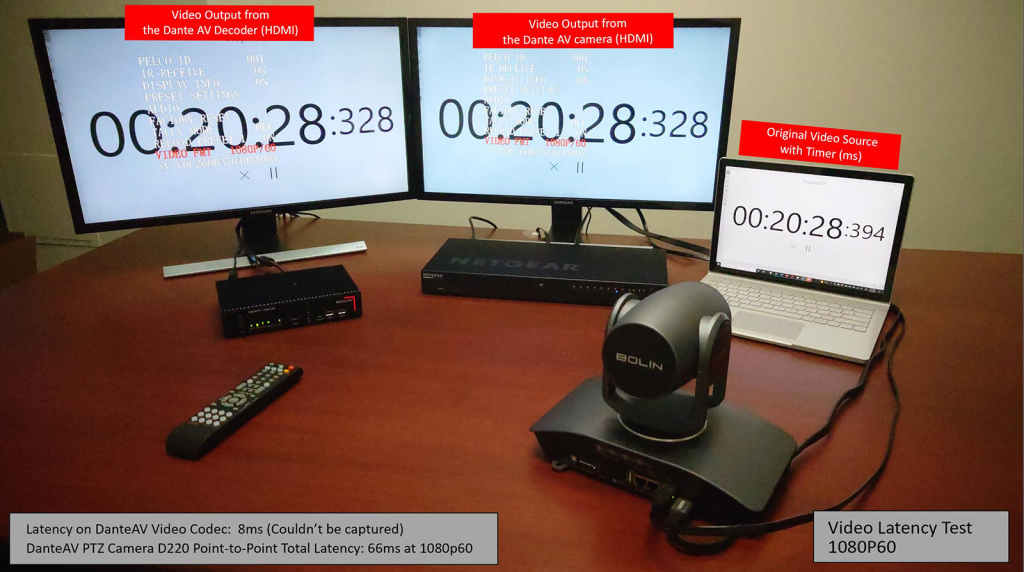

Изображение без потерь с чрезвычайно малой задержкой

Кодер/декодер Dante AV серии D20 включает оптимизированную для ProAV версию популярного кодека JPEG2000 в FPGA, который обеспечивает идеальное изображение без потерь до 4K60/UHD 4:4:4 с задержкой кодека <10 мс.


Bolin D20H / D20S - Изображение без потерь с чрезвычайно малой задержкой

100% синхронизация видео и аудио

Трансивер D20 Dante AV поддерживает синхронизацию видео и аудио с точностью до микросекунды, назначая единые сетевые часы, которые всегда синхронизируют видео со звуком независимо от количества конечных точек в сети Dante, устраняя проблемы с синхронизацией губ.

Bolin D20H / D20S - 100% синхронизация видео и аудио

Маршрутизация многоэкранного видеоизображения

Как декодер с возможностями Unicast/Multicast, D20 принимает сигнал от PTZ-камеры DanteAV или кодера и подает его на устройство отображения через выход HDMI и/или 12G-SDI. С помощью программного обеспечения Dante Controller декодер может быстро и легко переключаться между несколькими конечными точками DanteAV, включая камеры или кодировщики в сети, без необходимости в коммутационных панелях или матричных коммутаторах для отображения видео на любом количестве экранов и предоставления видео для видео маршрутизатора система для использования.


Bolin D20H / D20S

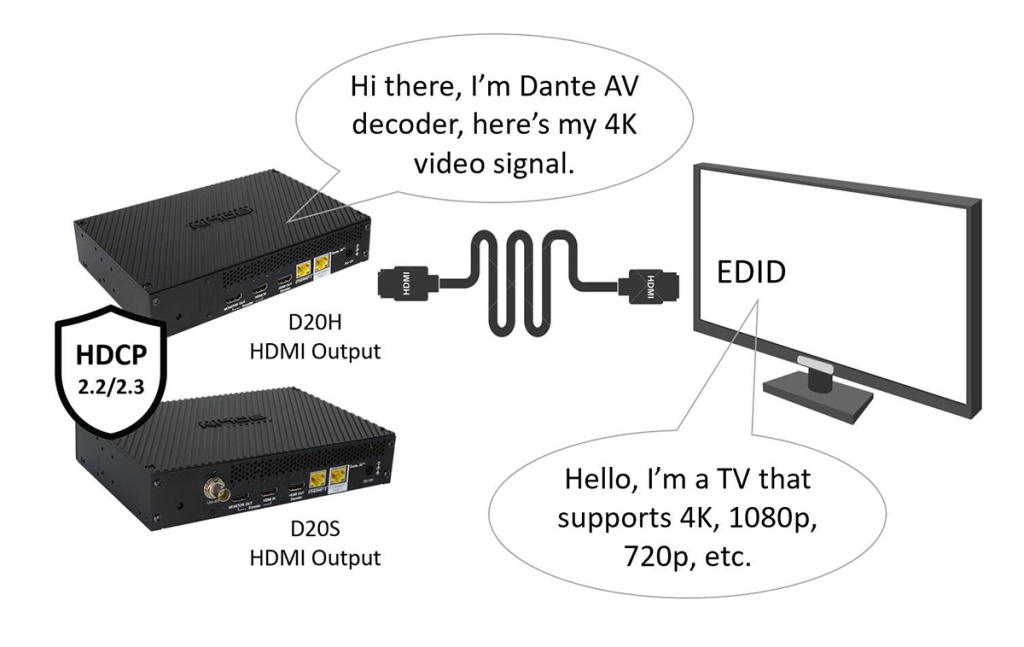

Выход HDMI и SDI

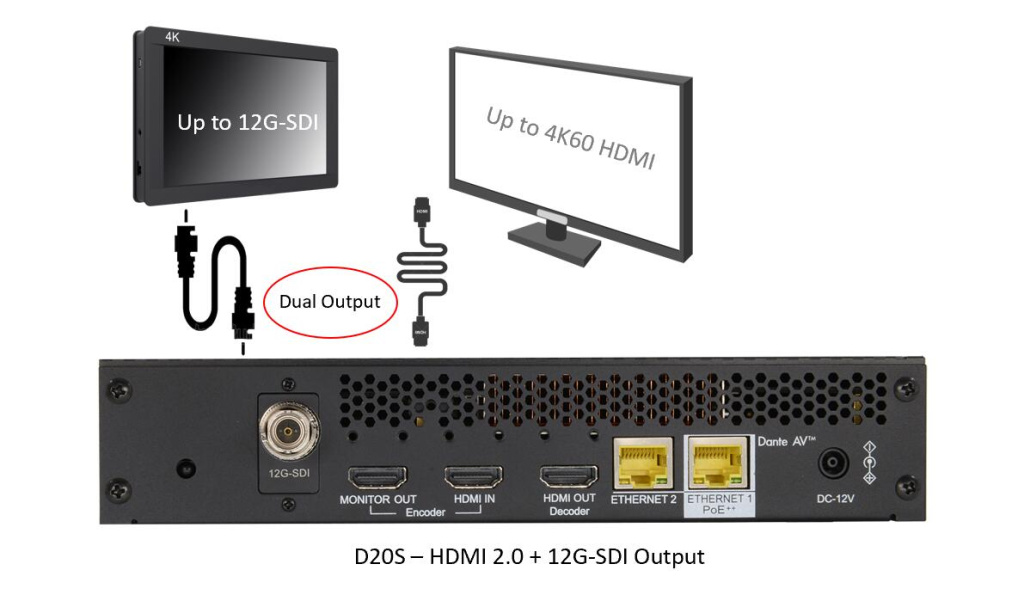

При использовании в качестве декодера приемопередатчик серии D20 имеет две модели: D20H с выходом HDMI и D20S с выходами HDMI и SDI. D20S представляет собой встроенный видеопроцессор SDI для преобразования сигнала HDMI, декодированного Dante AV, в сигнал SDI (до 12G-SDI) для приложений ProAV и широковещательного видео.


Bolin D20H / D20S - Выход HDMI и SDI

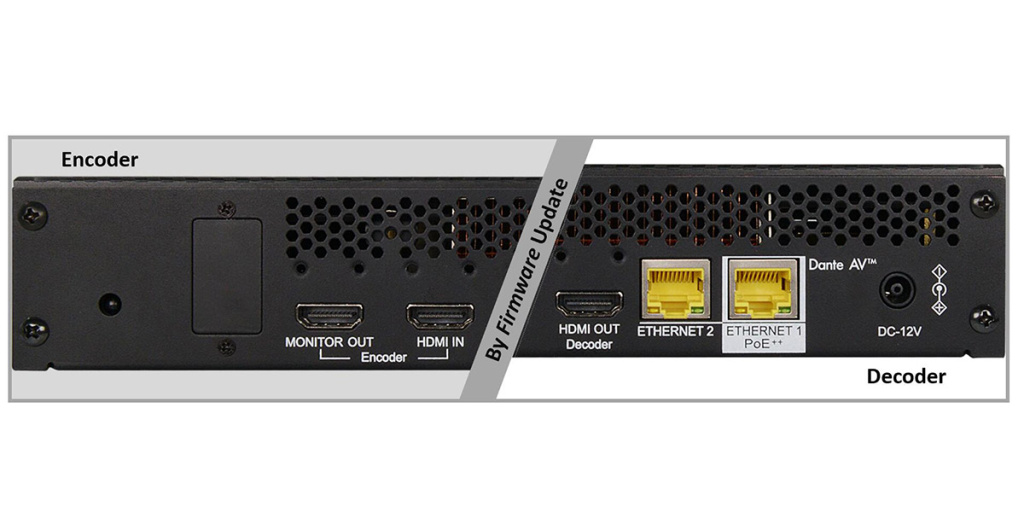

Настраиваемый кодер/декодер

Трансивер D20H и D20S Dante AV можно настроить как отдельный кодер или декодер с помощью обновления прошивки. Для полного решения кодирования/декодирования вам понадобятся два отдельных устройства.

Уникальная прошивка для программирования в качестве энкодера или декодера доступна на сайте Bolin по ссылке ниже или при запросе у бренд-менеджера Bolin Татьяны Кривой (t.krivaya@h-t.media). Обращайтесь!

Bolin D20H / D20S

Выход HDMI со встроенным высококачественным скалером 4K60 4:4:4

Серия D20 передает декодированные изображения для вывода через HDMI 2.0/12G-SDI. Встроенный высокопроизводительный механизм масштабирования обеспечивает понижение масштаба до закодированного источника для широкого спектра разрешений 4K, UHD, HD, чтобы соответствовать различным возможностям и требованиям источников, дисплеев, кодеков и другого оборудования.

Форматы передачи аудио: Dante Audio over IP

поддерживает стандартные сетевые аудиопотоки, совместимые с Dante, от кодировщиков и аудиоинтерфейсов. Полученный аудио поток Dante можно комбинировать с видео, а затем выводить через выход HDMI/SDI.

Внедрение шифрования HDCP 2.3

Соответствует последней спецификации HDCP 2.2 для защиты цифрового контента с высокой пропускной способностью. Позволяет потокам защищенного контента передаваться между аутентифицированными устройствами. HDCP 2.3 по сети (HDCP без потока SDI).

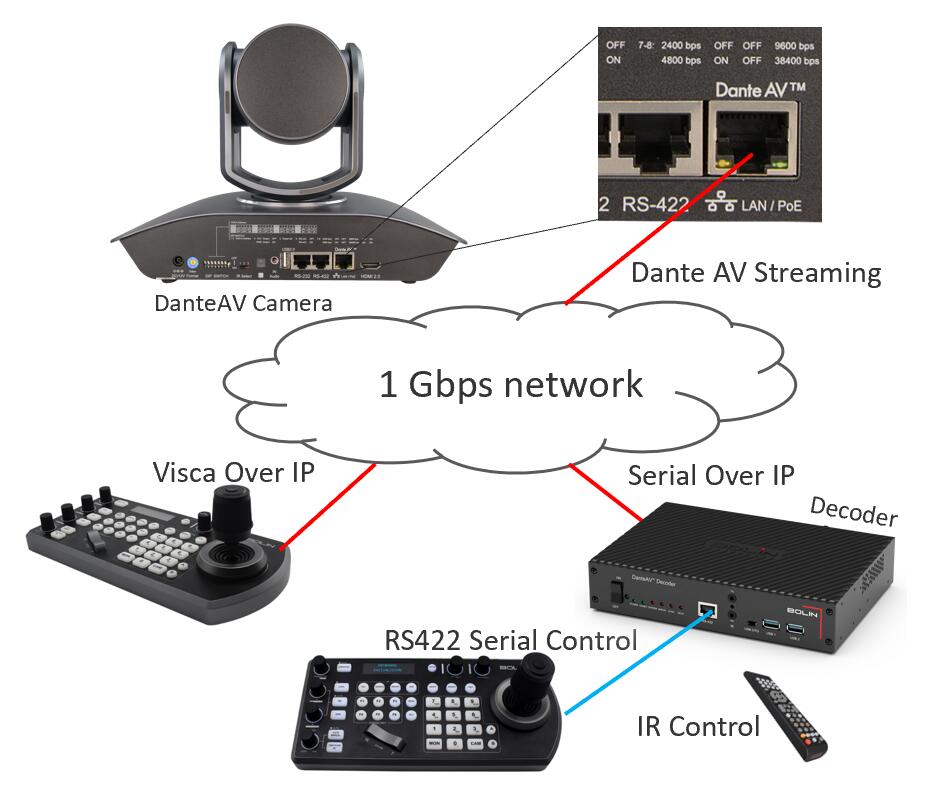

Управление устройствами

Серия D20, прошитая в качестве декодера, имеет встроенный последовательный интерфейс (RS-422), который можно использовать для подключения джойстика PTZ через последовательный Dante /ИК-канал для управления подключенным дисплеем, камерой PTZ или другими устройствами.
В сочетании с PTZ-камерой Bolin D412/D220 Dante AV управление IP-камерой PTZ доступно через сеть Dante AV.


Bolin D20H / D20S - Управление устройствами

Поддержка Dante Controller

Полная настройка, контроль и мониторинг устройства удобно осуществляется с помощью Dante Controller, который предоставляет стандартные функции Dante, такие как автоматическое обнаружение устройств и настройка.

Сетевое подключение

Приемопередатчик серии D20 оснащен двумя портами RJ-45 1000BASE-T, которые можно использовать для передачи видео по сети Gigabit Ethernet. Порт 1 для основного подключения к сети Dante и порт 2 можно использовать для последовательного подключения других конечных точек. Порт 1 также может получать питание от POE++, совместимого с IEEE 802.3bt (POE+ IEEE 802.3at совместимый в обратном направлении).

USB HID и USB OTG

USB-управление через IP, которое можно переключать и маршрутизировать вместе с AV-сигналом или отдельно через систему управления, позволяет использовать USB-мышь и/или клавиатуру для управления удаленным компьютером через сеть Dante. USB On The Go (OTG) для клавиатуры и мыши.

Простая установка

Компактный корпус серии D20 с безопасным замком HDMI легко устанавливается на плоскую поверхность или на направляющую стойки (одинарную или двойную), DIN-рейку и легко помещается за настенным или потолочным плоскопанельным телевизором, над проектором, под столешницей или внутри кафедры, тележки AV или шкафа для оборудования.

Технические характеристики

Наименование

D20S

Партномер

D20S

Энкодер: видеовыход D20H – HDMI
D20S – HDMI
Декодер: видеовыход D20H – HDMI
D20S – HDMI и SDI
Кодер/декодер
Энкодер/декодер Устройство можно настроить для работы в качестве энкодера или декодера путем обновления прошивки/программного обеспечения. Устройство не способно одновременно работать и как кодер, и как декодер.
Видеокодек
  • Оптимизированная версия кодека JPEG2000 в FPGA, лицензия IntoPIX
  • Интерфейс управления Dante API
Разрешение видео
  • До 4096x2160@60Гц
  • RGB 4:4:4 при 8 бит
  • YCbCr 4:4:4 при 8 бит
  • YCbCr 4:2:2 при 8/10/12 бит
Глубина цвета 8, 10, 12 бит
Формат аудио Dante Audio over IP
Битрейт 200 - 800 Мбит/с
Видео трансляция Unicast или Multicast
Защита от копирования Вход/выход HDCP 2.2, HDCP 2.3 по сети
Протокол управления Visca serial control over IP, Visca-Over-IP
Задержка 0,5 кадра (например, 2160p @ 60 Hz задержка составит < 8 мс между энкодером и декодером)
Примечание. Общая задержка может увеличиться в зависимости от конфигурации сети
Пропускная способность 4kp60 10 бит 4:2:2; 500-600 Мбит/с, результаты могут отличаться в зависимости от конфигурации сети и настроек управления
1080p60 10 бит 4:2:2; 150-250 Мбит/с, результаты могут отличаться в зависимости от конфигурации сети и настроек управления
Поддержка экосистемы Dante Мгновенная совместимость с существующими продуктами с поддержкой Dante в сети Dante; Унифицированное управление аудио и видео с помощью инструментов Dante Controller
Видео
Видео
  • Встроенное шифрование/дешифрование HDCP для видео
  • Рекомендуемая максимальная скорость передачи данных 800 Мбит/с
  • Форматы передачи видео: Dante Video over IP
  • Поддержка HDR
  • Проходной выход монитора HDMI
HDMI ВХОД (при использовании устройства в качестве энкодера)
  • Формат: HDMI 2.0
  • Поддерживаемые разрешения: 4096x2160p, 3840x2160p, 1920x1080p, 1920x1200, 1600x1200, 1280x720p, 1280x1024, 1024x768, 800x600, 720x576p, 720x480p, 640x480
  • Частота кадров: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
  • Цветовое пространство: RGB, YCbCr
  • Глубина цвета: 8, 10, 12 бит
  • Цветовая субдискретизация: 4:4:4, 4:2:2, 4:2:0
MONITOR ВЫХОД (при использовании устройства в качестве энкодера)
  • Формат: HDMI 2.0
  • Поддерживаемые разрешения: 4096x2160p, 3840x2160p, 1920x1080p, 1920x1200, 1600x1200, 1280x720p, 1280x1024, 1024x768, 800x600, 720x576p, 720x480p, 640x480
  • Частота кадров: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
  • Цветовое пространство: RGB, YCbCr
  • Глубина цвета: 8, 10, 12 бит
  • Цветовая субдискретизация: 4:4:4, 4:2:2, 4:2:0
  • Embedded Audio over HDMI: No
HDMI ВЫХОД (при использовании устройства в качестве декодера)
  • Формат: HDMI 2.0
  • Поддерживаемые разрешения: 4096x2160p, 3840x2160p, 1920x1080p, 1920x1200, 1600x1200, 1280x720p, 1280x1024, 1024x768, 800x600, 720x576p, 720x480p, 640x480
  • Частота кадров: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
  • Цветовое пространство: RGB, YCbCr
  • Глубина цвета: 8, 10, 12 бит
  • Цветовая субдискретизация: 4:4:4, 4:2:2, 4:2:0
SDI ВЫХОД (при использовании устройства в качестве декодера) – параметры только для модели D20S
  • Формат: 12G-SDI
  • Защита HDCP: не выводится, если исходное видео защищено HDCP
  • Поддерживаемые разрешения: 4096x2160p, 3840x2160p, 1920x1080p, 1920x1200, 1600x1200, 1280x720p, 1280x1024, 1024x768, 800x600, 720x576p, 720x480p, 640x480
  • Частота кадров: 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 Hz
  • Цветовое пространство: YCbCr
  • Глубина цвета: 8, 10, 12 бит
  • Цветовая субдискретизация: 4:2:2, 4:2:0
  • Стандарты: SMPTE 292(1.5Gb/s), SMPTE 424, SMPTE 425-A(3Gb/s), SMPTE 2081, SMPTE 2082 With SMPTE352 SDI Metadata Supported
Аудио
Форматы передачи аудио
  • До восьми каналов с частотой 44,1 / 48 / 88,2 или 96 кГц. Аудиоканалы с источником HDCP ограничены 48 кГц
  • Dante Audio over IP
  • Встроенный звук HDMI 7.1
  • Высококачественный аудиосигнал с низким уровнем джиттера и встроенным тактовым генератором
Битовая глубина 24, 16 and 32 bits per audio sample
Типы входных сигналов (при использовании устройства в качестве энкодера)
  • Встроенное аудио через HDMI: до 8 каналов для Dante
  • Частота дискретизации: от 32 000 до 192 000, PCM24
  • Диапазон преобразования ASRC: от 1:8 до 8:1
  • Задержка ASRC: 80 выборок (1,6 мс при 48 кГц)
Типы выходных сигналов (при использовании устройства в качестве декодера)
  • Встроенное аудио через HDMI: 2 канала от DANTE
  • Частота дискретизации: 48K и 96K, PCM24 (24, 16 и 32 бита)
  • Встроенный 8-канальный асинхронный преобразователь частоты дискретизации
Подключения
Ethernet основной разъем Стандартный Ethernet 1 Гбит/с
Автоматическое переключение, автоматическое согласование, автоматическое обнаружение, полный/полудуплекс, настройка и управление через Dante Controller
ETHERNET 1 POE IEEE 802.3ab compliant 1000BASE-T Ethernet port
IEEE 802.3bt Type 3 compliant, PoE++ Class 6 (60W)
ETHERNET 2 IEEE 802.3ab compliant 1000BASE-T Ethernet port
HDMI вход (энкодер) HDMI 2.0 Type A connector, female; HDMI digital video/audio input
HDMI MONITOR выход (энкодер) HDMI 2.0 Type A connector, female; HDMI digital video/audio output
HDMI выход (декодер) HDMI 2.0 Type A connector, female; HDMI digital video/audio output
SDI выход – параметры только для модели D20S BNC, 75 Ом
USB 1, USB 2 (декодер)
  • Разъем USB типа A, гнездо
  • USB-порт расширителя сигнала для подключения мыши, клавиатуры
  • Доступная мощность: 100 мА при 5 В постоянного тока
USB OTG совместимость Host computer Mouse (Dante AV transmitter)
IR TX, IR RX
  • RS-422 совместимость с протоколом управления Visca для PTZ камер
  • RJ45
  • Протокол управления: VISCA
Прием ИК-сигнала PTZ камеры Спереди и сзади
LED индикатор
  • Питание от платы и активное состояние
  • Активность видеокодека
  • Состояние системы
  • Состояние работы программного обеспечения
  • Dante Clock Slave, статус синхронизации
  • Статус HDCP
HDMI HDCP 2.3, EDID
Питание IEC60130-10 (JEITA standard RC-5320A) TYPE4 DC power connector; 12VDC 4A power input
Network DanteAV
Сеть Работает на модуле DanteAV
Стандартный Ethernet 1 Гбит/с
Аудиопоток x 15 потоков / 8 каналов на поток (unicast и multicast)
Видеопоток x 1 поток / 1 канал на поток (unicast и multicast)
Аппаратное добавление отметки времени, поддержка воспроизведения с точностью до семпла
Основные параметры
Потребляемая мощность
  • D20H – При 4K60: 28 Вт
  • D20S – При 4K60: 40 Вт
PoE D20H – PoE++, IEEE 802.3bt Type 3 class 6 compliant
D20S – PoE++, IEEE 802.3at Type 3 class 6 compliant
Блок питания
  • Вход: 1,5 А максимум при 100-240 В переменного тока, 50/60 Гц
  • Выход: 4 А при 12 В постоянного тока
  • 12V DC IN имеет приоритет над Ethernet 1 POE. Ethernet 1 POE станет активным через долю секунды после отключения 12V DC IN
Температура хранения -40 до 100℃
Рабочая температура 0° до 40° C
Влажность 10% до 90% (без конденсации)
Рассеивание тепла Регулируемая скорость вентилятора охлаждения, 3 уровня
Акустический шум NC35 или менее, переменная с регулировкой скорости охлаждающего вентилятора
Соответствие нормативным требованиям CE, FCC Part 15 Class B digital device
Размеры 216,5 x 148,35 x 44 мм (ДxШxВ)
Масса 1,3 кг
Корпус
Шасси Металл, черная отделка, поверхность с рассеиванием тепла, охлаждение вентилятором; отверстия сзади и по бокам
Крепление В комплекте: надежное крепление кабеля HDMI, поверхностное крепление к ТВ-дисплею, базовое крепление Дополнительно: 19-дюймовое крепление в одинарной стойке, 19-дюймовое крепление в двойную стойку, крепление на DIN-рейку
