Системы AV-коммутации ATEN

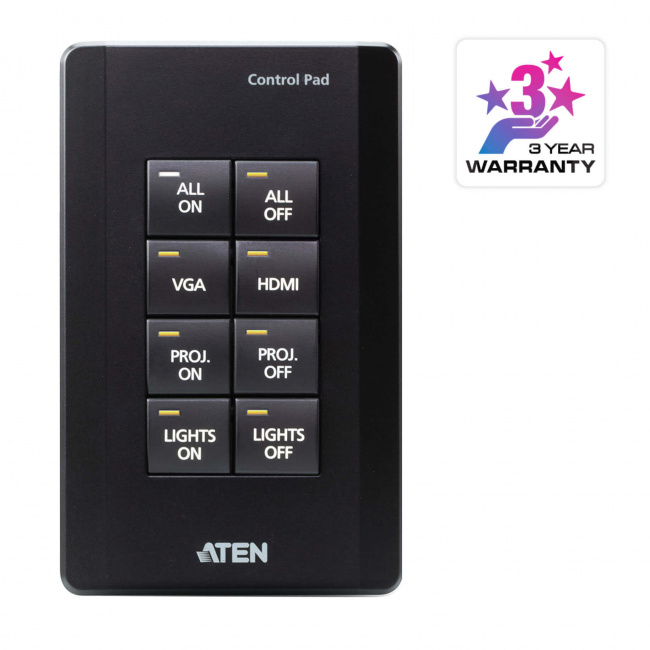

8-кнопочный контроллер управления (стандарт US, 1 Gang, цвет черный)

VK01001

Aten VK01001 - 8-кнопочный контроллер управления (стандарт US, 1 Gang, черный)
Aten VK01001-01
Aten VK01001-02
Aten VK01001-03
Aten VK01001-04
Aten VK01001 - 8-кнопочный контроллер управления (стандарт US, 1 Gang, черный)
Aten VK01001-01
Aten VK01001-02
Aten VK01001-03
Aten VK01001-04
Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.

Доступно исполнение в черном или белом цвете


Цвет черный
VK01001


Краткие характеристики

  • Полностью настраиваемая 8-кнопочная панель управления, объединяющая в себе контроллер системы и блок клавиш;
  • Поддерживает различные интерфейсы подключения: 2 x порта RS-232, 2 x релейных канала, 1 x цифровой канал ввода, 1 x порт Ethernet;
  • 14 комбинаций компоновки, содержащие от 4 до 8 кнопок;
  • Простота настройки параметров системы с помощью веб-интерфейса.

Устройство VK01001, представляет собой полностью настраиваемую 8-кнопочную панель управления, которая в качестве единого решения, объединяет в себе контроллер системы и блок клавиш (клавиатуру). VK0100 является решением, готовым к использованию и предназначенным для управления конференц-залом или учебной аудиторией малого/среднего размера. Он позволяет легко подключать устройства, а затем выполнить настройку с помощью интуитивно понятного программного конфигуратора VK6000. Для удовлетворения требований большей части возможностей применения, как функции кнопок, так и их расположение могут быть гибко настроены.

Система управления оборудованием, разработанная компанией ATEN, является, управляемой на основе Ethernet-подключения системой, которая соединяет все аппаратные устройства, находящиеся в помещении и позволяет без особых усилий организовать централизованное управление ими. Кнопочный контроллер VK0100 не только играет роль основного контроллера системы, соединяющего все аппаратные устройства, но также выступает в качестве интерфейса управления с настраиваемыми кнопками и компоновкой.

Гибкость, заложенная при разработке этого односекционного (one-gang) кнопочного контроллера, позволяет с легкостью конструктора Lego создать 14 различных комбинаций, содержащих от 4 до 8 кнопок. При подключении к локальной сети, пользователи, используя программное обеспечение VK6000, без затруднений смогут настроить необходимое им управление любым подключенным устройством при помощи данного контроллера. Являясь комбинированным и сразу же готовым к использованию решением, кнопочный контроллер VK0100 позволит Вам получить мгновенное и интеллектуальное управление любым устройством в помещении.


Пример компоновки кнопок


Aten VK01001 пример компоновки кнопок

Определяемое пользователем расположение кнопок на панели позволяет создавать 14 различных комбинаций, содержащих от 4 до 8 кнопок. В приведенном выше примере отображены 10 наиболее часто используемых.


Комплектация

  • 1x VK01001 8-кнопочный контроллер
  • 1x комплект кнопок
  • 6x клеммных разъемов
  • 1x настенная лицевая панель
  • 1x руководство пользователя

Топологическая схема


Система управления Aten VKO100 - Топологическая схема

VK0100-AT 8-кнопочный контроллер

  • Поддерживает различные интерфейсы подключения:
    1. 2 x порта RS-232
    2. 2 x релейных канала
    3. 1 x цифровой канал ввода
    4. 1 x порт Ethernet
  • Полностью настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
  • Поддерживает KNX IP для построения систем управления
  • Совместимость с Telnet, TCP, UDP, HTTP, HTTPS, ONVIF и PJLink
  • Поддерживает резервное копирование файлов проекта 1
  • Простота настройки параметров системы с помощью веб-интерфейса
  • Поддерживает подключение по протоколу SSH для мониторинга данных2
  • Светодиодная индикация соединения и состояния оборудования
  • Двухцветные светодиоды для четкой индикации в условиях низкой освещенности
  • Оснащен возможностью подключения резервного питания - по Ethernet и через источник постоянного тока 5 В (дополнительно)
  • Индивидуальный сервис гравировки кнопок

Программный конфигуратор VK6000

  • Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса;
  • Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и ПК3;
  • Поддерживает ПО ControlAssist, позволяющее управлять персональным компьютером 4;
  • Встроенный генератор базы данных для установки драйвера устройства и полного управления устройствами;
  • Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst;
  • Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия;
  • Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в контроллер VK0100.

    Примечание:

  1. 1. Каждый контроллер управления компании ATEN может создавать резервные копии одного файла проекта.
  2. 2. Протокол SSH может использоваться для наблюдения за приемом/передачей данных кнопочной панели управления.
  3. 3. Для управления с мобильного устройства требуется дополнительная лицензия.
  4. 4. Подробнее о поддерживаемых действиях по управлению ПК смотрите в руководстве пользователя системы управления оборудованием ATEN.

Технические характеристики

Наименование

VK01001

Партномер

VK01001-AT

Дополнительные клавиши Настраиваемые 14 комбинаций компоновки, содержащие от 4 до 8 кнопок
Последовательный
  • 2 x программируемых двунаправленных порта RS-232 (2 x 3-полюсных разъема клеммной колодки);
    – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
    – Бит данных: 8 (по умолчанию) или 7;
    – Стоповый бит: 1 (по умолчанию) или 2;
    – Четность: Нет (по умолчанию), четный или нечетный
Реле
  • 2 x канала релейной линии (2 x 2-полюсных разъема клеммной колодки);
  • Нормально разомкнутые, изолированные реле;
  • Допустимая мощность на контактах: макс. 24 В постоянного тока, 1A
Вводы/выводы
  • 1 x цифровой канал ввода (1 x 2-полюсных разъем клеммной колодки);
    – Режим VDC
    Диапазон входного напряжения: от 0 до 5В постоянного тока;
    Программируемый диапазон: от 1 до 5В постоянного тока;
    – Режим сухого контакта
    Повышение 2k Ом до + 5В постоянного тока
Ethernet
  • 1 x гнездо RJ-45, 10/100Base-T;
  • Поддерживаемые протоколы: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH;
  • Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию:
  • IP-адрес: 192.168.0.60;

    Маска подсети: 255.255.255.0

Переключатели ID контроллера: 1 x 16-сегментный переключатель
Кнопка сброса 1 x полуутопленная кнопка
Энергопотребление DC5V:1.1W:5BTU;
DC48V:1.375W:6BTU
Температура и влажность Рабочая температура:       0 – 50°C;
Температура хранения: –20 – 60°C;
Влажность:                           0 - 80% рт. ст. без образования конденсата.
Физические свойства Корпус:   пластмассовый;
Масса:    0,14 кг;
Размеры (Ш х В х Д), см: 7.06 x 4.84 х 11.63
