Системы AV-коммутации ATEN

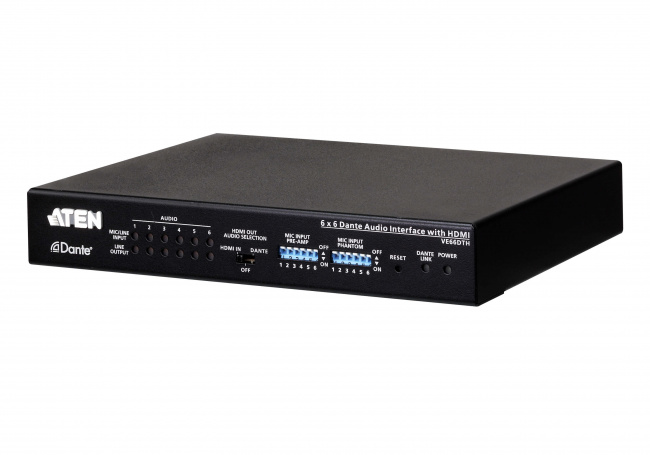

6 x 6 звуковой интерфейс Dante с HDMI

VE66DTH

ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI -01
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI  -02
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI - 03
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI - 04
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI -01
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI  -02
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI - 03
ATEN VE66DTH - 6 x 6 звуковой интерфейс Dante с HDMI - 04
Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.

ОБЗОР:

Устройство VE66DTH компании ATEN, это звуковой интерфейс с шестью входами и шестью выходами, использующий транспортную систему Dante (Digital Audio Network Through Ethernet) и оборудованный HDMI. Применение Dante™, как наиболее популярного решения для создания аудиосетей, разработанного компанией Audinate, позволяет устройству VE66DTH передавать через стандартную IP-сеть несжатые цифровые аудиосигналы с практически нулевой задержкой. Устройство VE66DTH через сеть Dante передает и принимает до 6 каналов входа и выхода звука. Входа звука могут одновременно поддерживать различные подключения – как линейный вход, так и динамический, а также конденсаторный микрофоны. Вместе с этим устройство может обеспечить 48В фантомного питания для конденсаторных микрофонов. Благодаря встроенной функции PoE (питание через Ethernet) VE66DTH может быть запитано по Ethernet-кабелю от совместимого PSE-устройства (power sourcing equipment, оборудование-источник питания). Кроме того, устройство VE66DTH предоставляет гибкие возможности по извлечению и встраиванию звука. Оно может извлечь стерео аудиосигналы из HDMI-потока в сетевую систему Dante и встраивать аудиосигналы из Dante-облака в HDMI-вывод.

 Устройство VE66DTH предназначено для широкого спектра сред, таких как конференц-центры, концертные залы, развлекательные заведения или для других вариантов использования, в которых требуется внедрение профессиональных аудиоустройств на базе Dante для расширенного и гибкого применения аудио/видео, передаваемого по сети. Улучшенная производительность системы, сокращение количества кабелей и многое другое позволят пользователям VE66DTH извлечь выгоду при использовании его в группах оборудования любого размера.

4k_black
С помощью стандартных интернет-протоколов устройств, обеспечивающих технологическую поддержку Данте
HDMI
RoHS
*

Ключевые характеристики:

  • Поддержка сетевого звукового интерфейса Dante™ - комплексного решения для аудио сетей, обеспечивая передачу несжатого многоканального звука по стандартным Ethernet-сетям с близкой к нулю задержкой и идеальной синхронизацией
  • Объединяет в одной аудиосистеме Dante до 6 каналов сбалансированного моно-звука с линейного/микрофонного входов, поддерживая динамические и конденсаторные микрофоны
  • Обеспечивает фантомное питание 48 В для конденсаторных микрофонов
  • Поддержка AES67
  • Простота в использовании и настройке - пользователь может использовать «Dante Controller» для облегченной настройки
  • Передает из сети Dante на линейные выходы аудиосистемы до 6 каналов сбалансированного моно-звука
  • Поддержка ввода HDMI 2.0 с соответствием HDCP 2.2 - может извлечь стерео аудиосигналы из входного HDMI-потока в сетевую систему Dante
  • Поддерживает локальный вывод HDMI 2.0 - VE66DTH может встраивать звук из Dante-облака в HDMI-вывод
  • Поддержка функции PoE - питание может подаваться по Ethernet-кабелю от совместимого PSE-устройства

Комплектация

  • 1x звуковой интерфейс Dante с HDMI VE66DTH
  • 6x 5-контактных клеммных разъемов
  • 4x подкладки под ножки
  • 1x набор для установки
  • 1x адаптер питания
  • 1x руководство пользователя

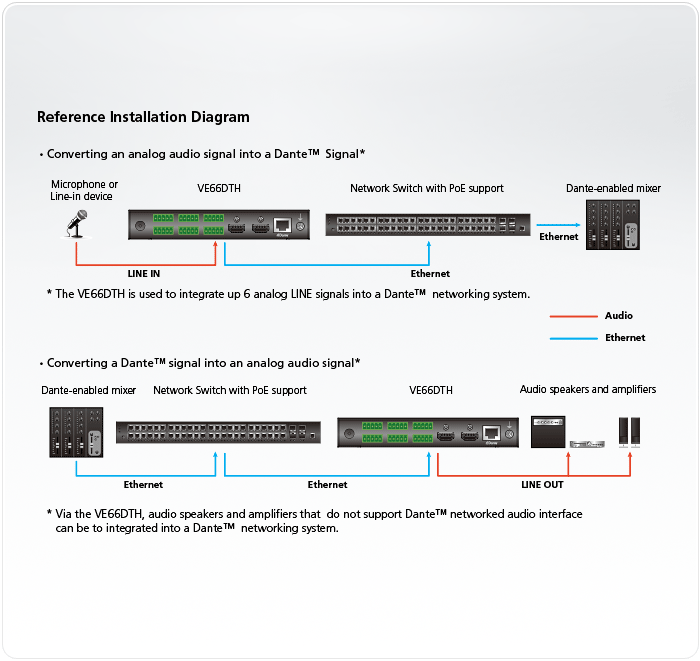

Топологическая схема:

Топологическая схема VE66DTH

Технические характеристики

Наименование

VE66DTH

Партномер

VE66DTH-AT-G

Аудиовходы (Интерфейсы)
Линейный/Микрофонный вход:
3 x 5-полюсных 3.5 мм разъема с невыпадающими винтами;
Аналоговый моно, сбалансированный

Импеданс: >6.8кОм несбалансированный; >13.6 кОм сбалансированный
Максимальный уровень: 0dBV (1Vrms)
Микрофонный предусилитель: +40 дБ, сбалансированный
Фантомное питание: + 48 В, 10 мА
HDMI вход: HDMI стереозвук
Аудиовыходы (Интерфейсы)
Линейный выход: 3 x 5-полюсных 3.5 мм разъема с невыпадающими винтами;
Аналоговый моно, сбалансированный
Импеданс 50 Ом несбалансированный, 100 Ом сбалансированный
Максимальный уровень: 0dBV (1Vrms)
HDMI выход: HDMI стереозвук
Аудио
Вход 8 аудиоканалов (6 аналоговых входов и 1 стереозвук HDMI)
Выход 8 аудиоканалов (6 аналоговых выходов и 1 стереозвук HDMI, встраиваемый через HDMI/Dante)
Видеовход[
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Макс. расстояние 1.8 м
Видеовыход
Интерфейсы 1 x гнездо HDMI тип А (черного цвета)
Импеданс 100 Ώ
Видео
Макс. разрешение до 4096 x 2160 / 3840 x 2160 при 60Hz (4:4:4)
Соответствие HDMI 2.0 (3D, Deep Color, 4K); 4K HDR Совместимость с HDCP 2.2;
Управление
Ethernet 1 x гнездо RJ-45 (серебристого цвета) через систему Dante
Переключатели
Выбор видеовывода 1 x ползунковый переключатель - выбор HDMI-аудиовыхода (от HDMI in / Dante / Off)
Выбор 6 x DIP-переключателей - предусилитель микрофонного входа (ON/OFF)
Phantom power 6 x DIP-переключателей - Фантомное питание микрофонного входа (ON/OFF)
Сброс параметров 1 x кнопка
Разъемы
Питание
1 x разъем для подключения источника постоянного тока
или
1 x гнездо RJ-45 (серебристого цвета), функция POE
От устройства к устройству 1 x гнездо RJ-45 через систему Dante
Энергопотребление
значение
DC5V:8.9W:41BTU
DC48V:11.1W:52BTU
Температура и влажность
Рабочая температура 0-40°C
Температура хранения -20 - 60°C
Влажность 0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус Металлический
Масса 0,85 кг
Размеры (Ш х В х Д), см. 15.49 x 2.88 х 17.42 (см.)

Видео:

Обзор ATEN VE66DTH - эмбеддер, деэмбеддер и конвертер HDMI в Dante

Алексей Костиков и Павел Шемякин обсуждают интересную новинку и показывают как она легко и непринуждённо конвертирует, эмбеддирует и деэмбеддирует HDMI в Dante и Dante в HDMI.
