Архитектурный лючок Cable Cubby 500 линейки Series/2 для подключения аудио и видео, удалённого управления и питания переменного тока, цвет чёрный, без блока питания AC

Cable Cubby 500

Cable Cubby® 500 – это модульный архитектурный лючок Extron с монтажом в мебель для подключений аудио, видео и питания. Лючок вмещает один блок питания AC или AC+USB и включает в комплект монтажные крепления для модулей сматывания кабелей Retractor, AV‑кабелей или архитектурных адаптерных панелей (АAP). Cable Cubby 500 CCB обеспечивает удалённый выбор входа на коммутаторах Extron с портами «сухих» контактов. Запатентованная модульная конструкция лючка позволяет устанавливать или обслуживать кабели и панели AAP через его верхнюю часть. Для оперативной установки Cable Cubby 500 оборудован интегрированной системой фиксаторов, которая быстро закрепляет лючок на поверхности мебели без использования дополнительных деталей или инструментов. Доступны блоки питания для США, Европы и других крупных рынков. Cable Cubby 500 выпускается в чёрном анодированном напылении или полированном алюминии.

Конструкция Cable Cubby 500 имеет ряд уникальных, удобных для интегратора особенностей, разработанных Extron для оперативной сборки и инсталляции. Встроенная система фиксаторов быстро закрепляет лючок на поверхности мебели без использования инструментов. Просто поместите лючок в проём, подтяните фиксатор к поверхности, а затем, поверните крепёжный механизм, чтобы закрепить лючок на месте. Амортизатор крышки обеспечивает мягкое, бесшумное использование для гармоничной работы в конференц-залах и залах заседаний класса «High-end». В комплект Cable Cubby 500 входят стандартные крепления для подключений для установки до трёх модулей Retractor, двух панелей AAP или до четырёх AV‑кабелей. Опоры для AV‑подключений можно разместить слева или справа от выбранного блока питания AC.

Запатентованная модульная конструкция лючка позволяет устанавливать или обслуживать кабели и панели AAP через верхнюю часть лючка после его инсталляции. Сквозная опора для кабелей имеет уникальный дизайн с круглыми отверстиями с прорезью, который упрощает проводку кабелей, устраняя необходимость в отдельных кольцах для кабелей. Блоки питания переменного тока доступны для США, Европы и других мировых рынков. Большинство блоков питания переменного тока серии AC 100 оборудованы двумя неотключаемыми электророзетками. Розетка универсального стандарта совместима с различными типами вилок. Для поддержки всё более широкого применения смартфонов и планшетных ПК в аудио‑ и видеосистемах опциональные блоки питания AC+USB серии AC 200 предлагают одну или две электророзетки, а также две USB-розетки 5 В постоянного тока c общей мощностью 2,1 A / 10,5 Вт для зарядки этих мобильных устройств. Лючки Cable Cubby Series/2 внесены в реестр UL/c‑UL и соответствует стандарту CE. Кроме этого, предлагаются шаблоны для установки и другие аксессуары.

Лючок Cable Cubby 500 CCB оборудован кнопками для удобного управления коммутаторами и другими устройствами Extron с портами управления по «сухим» контактам. Три полированные кнопки из нержавеющей стали приподняты над поверхностью панели для удобства использования и тактильной обратной связи; для визуальной индикации каждая кнопка подсвечивается кольцом LED. Можно легко выбрать входы с помощью Cable Cubby 500 CCB без использования кнопок управления непосредственно на передней панели коммутатора. Доступна индивидуальная гравировка для удобства идентификации функций переключения.

Программа создания лючков Cable Cubby Series/2 Builder - это интерактивный инструмент, который предлагает пользователям пошаговый процесс выбора модулей питания AC, AV‑подключений, кабелей и монтажных аксессуаров. В процессе создания дизайна Cable Cubby автоматически составляется спецификация материалов. Когда всё готово, конфигуратор позволит вам проверить спроектированный лючок и внести любые последние изменения перед размещением заказа (необходимо иметь учётную запись Дилера).


Прилагаемые аксессуары

Монтажные крепления Вместимость Количество
Опора для подключений 1 рамка для AAP или сквозная панель для кабелей 1
Рамка для AAP 2 одноместные панели AAP 1
Сквозная панель для кабелей 4 AV-кабеля 1
Комплект для поддержки Retractor 3 модуля Retractor 1

Технические характеристики

  • Вмещает один блок питания AC или AC+USB для Series/2 плюс три модуля Retractor, четыре AV‑кабеля или две архитектурные адаптерные панели АAP
  • Запатентованная модульная конструкция для быстрой сборки и удобства обслуживания — AV‑подключения можно устанавливать или обслуживать через верхнюю часть лючка после его инсталляции
  • Комплект для поддержки Retractor, сквозная панель для кабелей и опора для панели AAP входят в комплект; сами модули Retractor, кабели и панели AAP продаются отдельно
  • Cable Cubby 500 CCB оборудован тремя приподнятыми кнопками для удобства управления коммутаторами и другими устройствами Extron с портами «сухих» контактов — приподнятые кнопки легко нажимаются, позволяя выбрать входы на коммутаторе, расположенном в другой части помещения, без использования кнопок управления на его передней панели
  • Блоки питания AC и AC+USB для США, Европы и других стран — большинство блоков питания переменного тока AC оборудованы двумя неотключаемыми розетками. Блоки питания AC+USB предлагают одну или две электророзетки и две USB-розетки.
  • Система сматывания кабелей Retractor, доступная в качестве опции, поддерживает большинство типов сигналов аудио, видео и данных
  • Комплект для поддержки Retractor вмещает три модуля сматывания кабелей Retractor Series/2 или Retractor Series/2 XL
  • Розетка универсального стандарта совместима с различными типами вилок
  • Лючок Cable Cubby 500 US соответствует реестру UL/c-UL
  • Все лючки Cable Cubby 500 соответствуют стандарту CE
  • Работают с кабелями Show Me для системы TeamWork — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
  • Модель стандарта США включает присоединённый шнур питания длиной 2,9 м

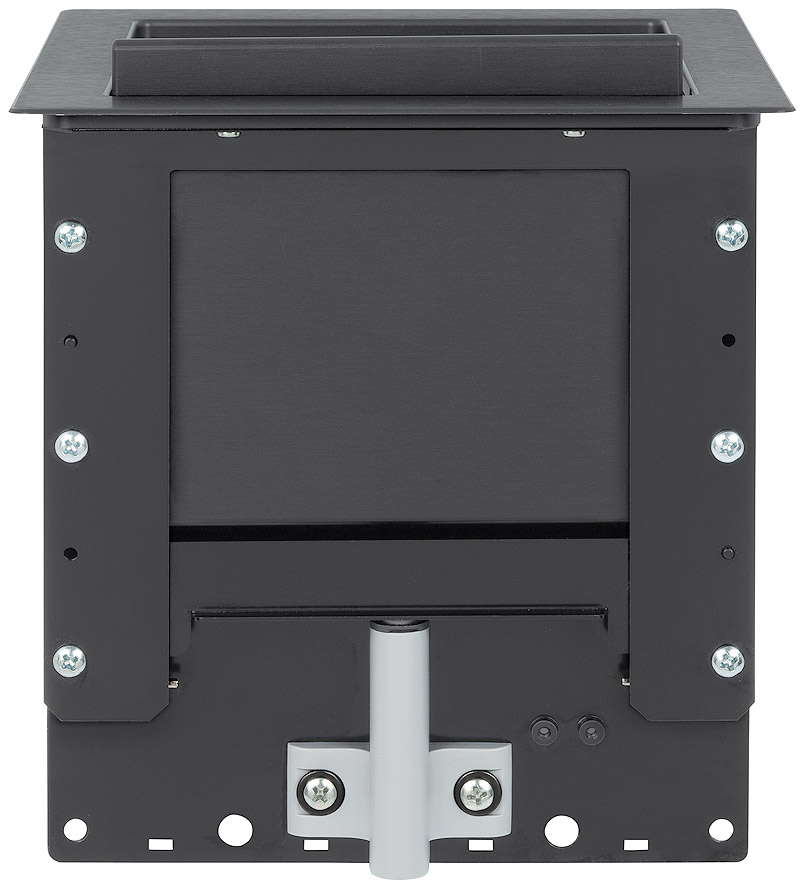

  • Встроенные боковые фиксаторы закрепляют лючок на поверхности мебели — Cable Cubby может быть закреплён на месте без использования дополнительных деталей или инструментов.

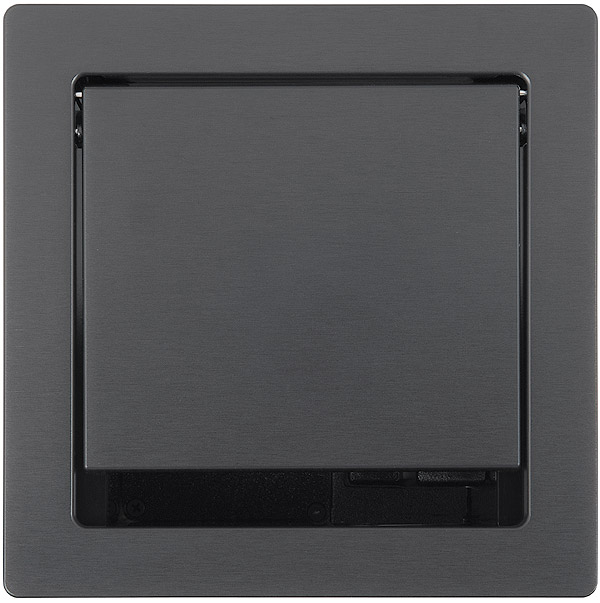

  • Верхняя поверхность доступна в чёрном анодированном напылении или полированном алюминии
  • Доступна индивидуальная гравировка лючка Cable Cubby 500 CCB для удобства идентификации функций переключения
  • Доступен шаблон для установки, номер по каталогу - 70‑1048‑80
    Номер по каталогу шаблона для установки Cable Cubby 500 CCB - 70‑1049‑80
  • Программа создания лючков Cable Cubby Builder — интуитивный онлайн-инструмент для подбора лючка, определения стоимости, а также выбора кабелей и вариантов подключений.
  • Размеры лючка Cable Cubby 500: 15,6 см (длина) x 15,6 см (ширина); Размеры лючка Cable Cubby 500 CCB: 19,2 см (длина) x 15,6 см (ширина)

Информация для заказа

  • Cable Cubby 500 - Чёрный - с блоком питания AC для США / партномер 60-1404-02
  • Cable Cubby 500 - Чёрный - без блока питания AC / партномер 70-1045-02
  • Cable Cubby 500 - Полированный алюминий - без блока питания AC / партномер 70-1045-08
  • Cable Cubby 500 CCB - Чёрный, с тремя кнопками - без блока питания AC / партномер 70-1125-02

Схема AV-системы

Cable Cubby 500 Схема Cable Cubby 500 Схема2
Система TeamWork Cable Cubby 500 Схема3

Технические характеристики

Наименование

Cable Cubby 500

Партномер

70-1045-08
